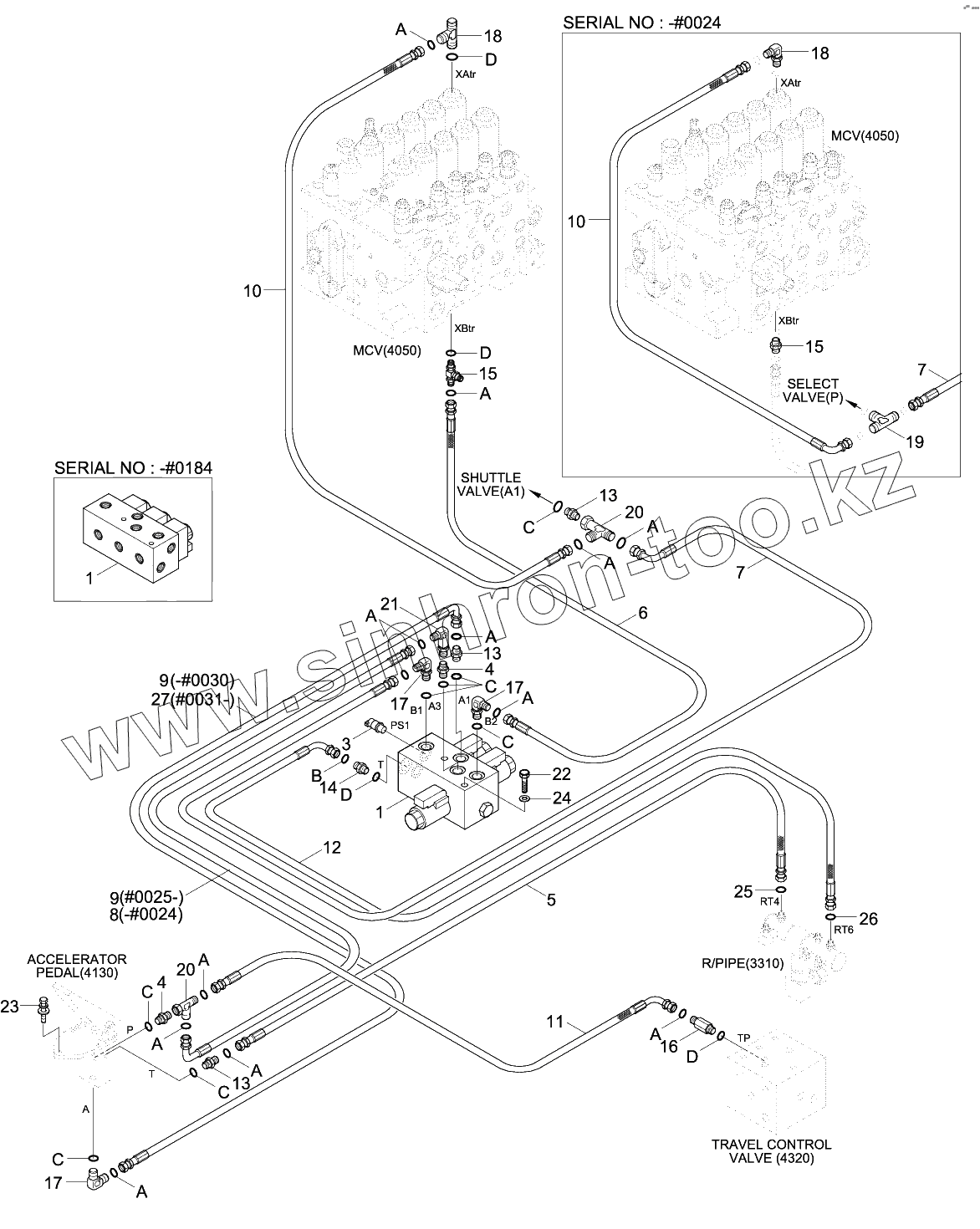

Каталог запасных частей к технике: Hyundai R210W-9. POWER TRAIN HYD PIPING (1-WAY PEDAL)

Тип техники

Марка

Модель

Схема

1

1

10

10

11

12

13

13

13

14

15

15

16

17

17

17

18

18

19

20

20

21

22

23

24

25

26

27

3

4

4

5

6

7

7

8

9

9

A

A

A

A

A

A

A

A

A

A

A

A

B

C

C

C

C

C

C

D

D

D

D

Позиция на иллюстрации	Заводской номер детали		Название детали
1	31Q4-20142		3-Cartridge Valve
1	31Q4-20143		3-Cartridge Valve
10	X420-042022		Hose Assy-Orfs 0x90
10	X400-042018		Hose Assy-Synf, Orfs
11	X420-042048		HOSE ASSY-ORFS 0X90
11	X420-042049		HOSE ASSY-ORFS 0X90
12	X420-062043		HOSE ASSY-ORFS 0X90
12	P930-062043		Hose Assy-Orfs 0x90
13	X500-110001		CONNECTOR-ORFS
13	X500-110001		CONNECTOR-ORFS
14	X500-110002		CONNECTOR-ORFS
15	X500-110013		CONNECTOR-ORFS
15	X820-065151		Tee-R/Type, Orfs
16	X511-106513		Connector-Long,Orfs
17	X520-110001		ELBOW-90,ORFS
18	X520-110012		ELBOW-90,ORFS
18	X810-065151		TEE-B/TYPE,ORFS
19	X820-045151		TEE-R/TYPE,ORFS
20	X840-515151		Tee-R/Type, Swivel, Orfs
20	X840-515151		Tee-R/Type, Swivel, Orfs
21	X850-515100		ELBOW-90 SWIVEL,ORFS
22	S015-080906		BOLT-HEX
23	S035-062026		BOLT-W/WASHER
24	S403-08100B		WASHER-PLAIN
24	S403-08200B		WASHER-PLAIN
25	S621-011001		O-RING
26	S621-012001		O-RING
27	X420-042008		HOSE ASSY-ORFS 0X90
3	31Q8-40510		Sensor-Pressure
3	31Q4-40610		SENSOR-PRESSURE
4	31N6-25060		FILTER-LAST GUARD
4	31N6-25060		FILTER-LAST GUARD
5	X400-042040		Hose Assy-Synflex, Orfs
5	P910-042040		Hose Assy-Orfs 0x0
6	X400-042054		Hose Assy-Synf Orfs
7	X400-042056		Hose Assy-Synf,Orfs
7	X420-042054		HOSE ASSY-ORFS 0X90
8	X420-042006		Hose Assy-Orfs 0x90
9	X420-042007		HOSE ASSY-ORFS 0X90
9	X420-042007		HOSE ASSY-ORFS 0X90
9	X420-042007		HOSE ASSY-ORFS 0X90
A	S621-011001		O-RING
B	S621-012001		O-RING
C	S631-011004		O-RING
D	S631-014004		O-RING
