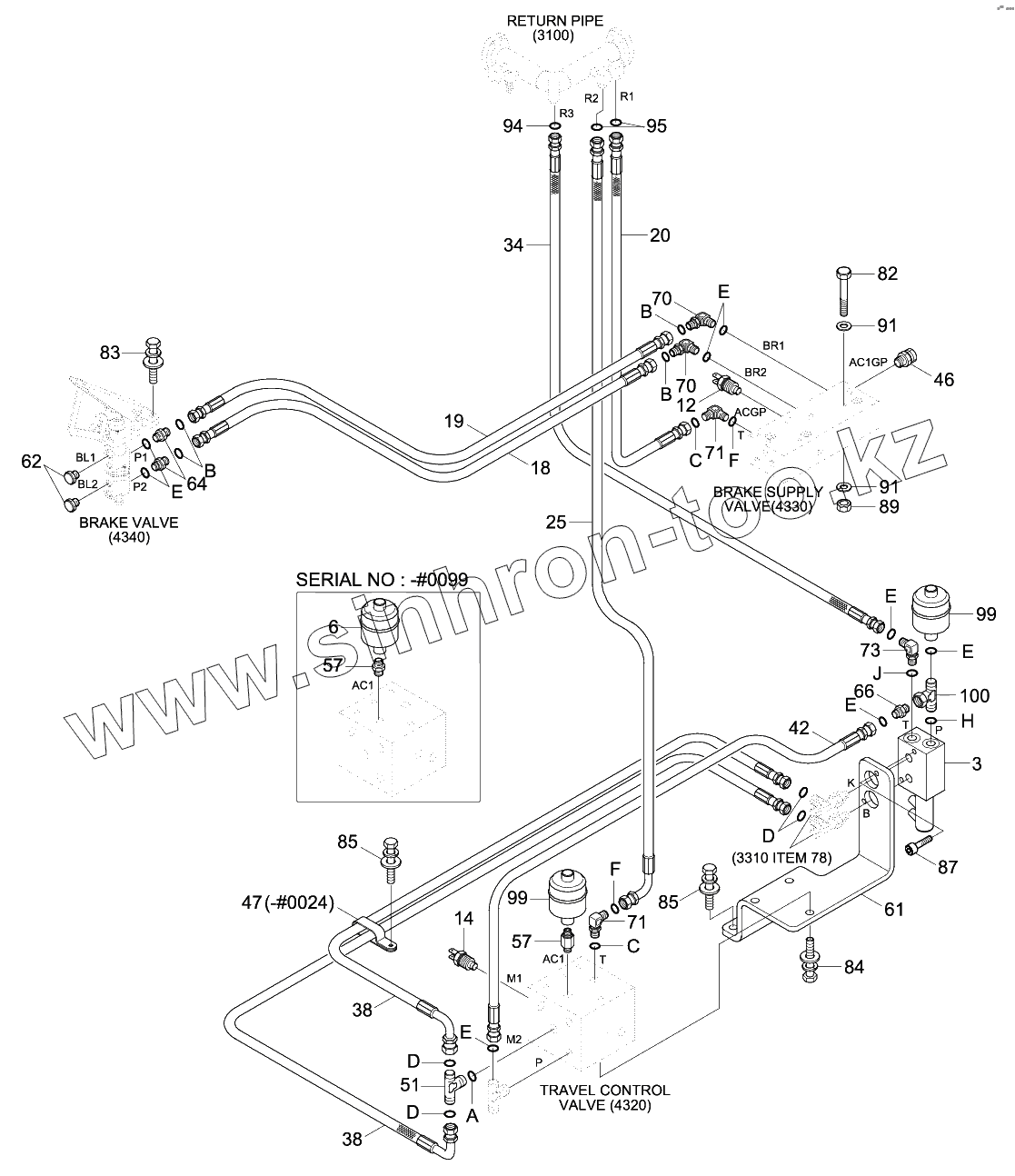

Каталог запасных частей к технике: Hyundai R210W-9. POWER TRAIN HYD PIPING 3

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
100
12
14
18
19
20
25
3
34
38
38
42
46
47
51
57
57
6
61
62
64
66
70
70
71
71
73
82
83
84
85
85
87
89
91
91
94
95
99
99
A
B
B
B
C
C
D
D
D
E
E
E
E
E
E
F
F
H
J
Позиция на иллюстрации Заводской номер детали Название детали
100 31N4-22330 Tee-R/Type,Swivel
12 31Q4-40570 Sensor-Pressure
12 31Q4-40670 SENSOR-PRESSURE
14 31Q8-40520 Sensor-Pressure
14 31Q4-40620 SENSOR-PRESSURE
18 P910-066061 HOSE ASSY-ORFS 0X0
19 P910-066062 HOSE ASSY-ORFS 0X0
20 P910-082016 Hose Assy-Orfs 0x0
25 P930-082009 Hose Assy-Orfs 0x90
3 31N4-30130 Tcv Valve
34 X400-062020 HOSE ASSY-SYNF,ORFS
38 X420-042008 HOSE ASSY-ORFS 0X90
42 X400-062008 HOSE ASSY-SYNF,ORFS
46 31EK-11130 COUPLING-SCREW
47 31L7-10260 Clamp-Tube
51 31N6-24120 Tee-Shuttle
57 31N6-30120 Connector
57 31Q6-30160 Connector-Long
6 31EC-02190 Accumulator
6 31EC-02190 Accumulator
61 31Q6-30110 BRACKET
62 P220-110103 PLUG-HEX
64 X500-110002 CONNECTOR-ORFS
66 X500-210005 Connector-Orfs
70 X520-110002 ELBOW-90,ORFS
71 X520-110003 ELBOW-90,ORFS
73 X520-210004 Elbow-90,Orfs
82 S017-100856 Bolt-Hex
83 S035-083026 BOLT-W/WASHER
84 S037-103026 BOLT-W/WASHER
85 S037-123026 BOLT-W/WASHER
87 S109-080406 BOLT-SOCKET
89 S205-10100B NUT-HEX
91 S403-10100B WASHER-PLAIN
91 S403-10200B WASHER-PLAIN
94 S621-012001 O-RING
95 S621-014001 O-RING
99 31E3-3187 Accumulator
99 31E3-3187 Accumulator
A S631-011004 O-RING
B S631-014004 O-RING
C S631-018004 O-RING
D S621-011001 O-RING
E S621-012001 O-RING
F S621-014001 O-RING
H Y161-016001 O-Ring
J Y161-018001 O-Ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
