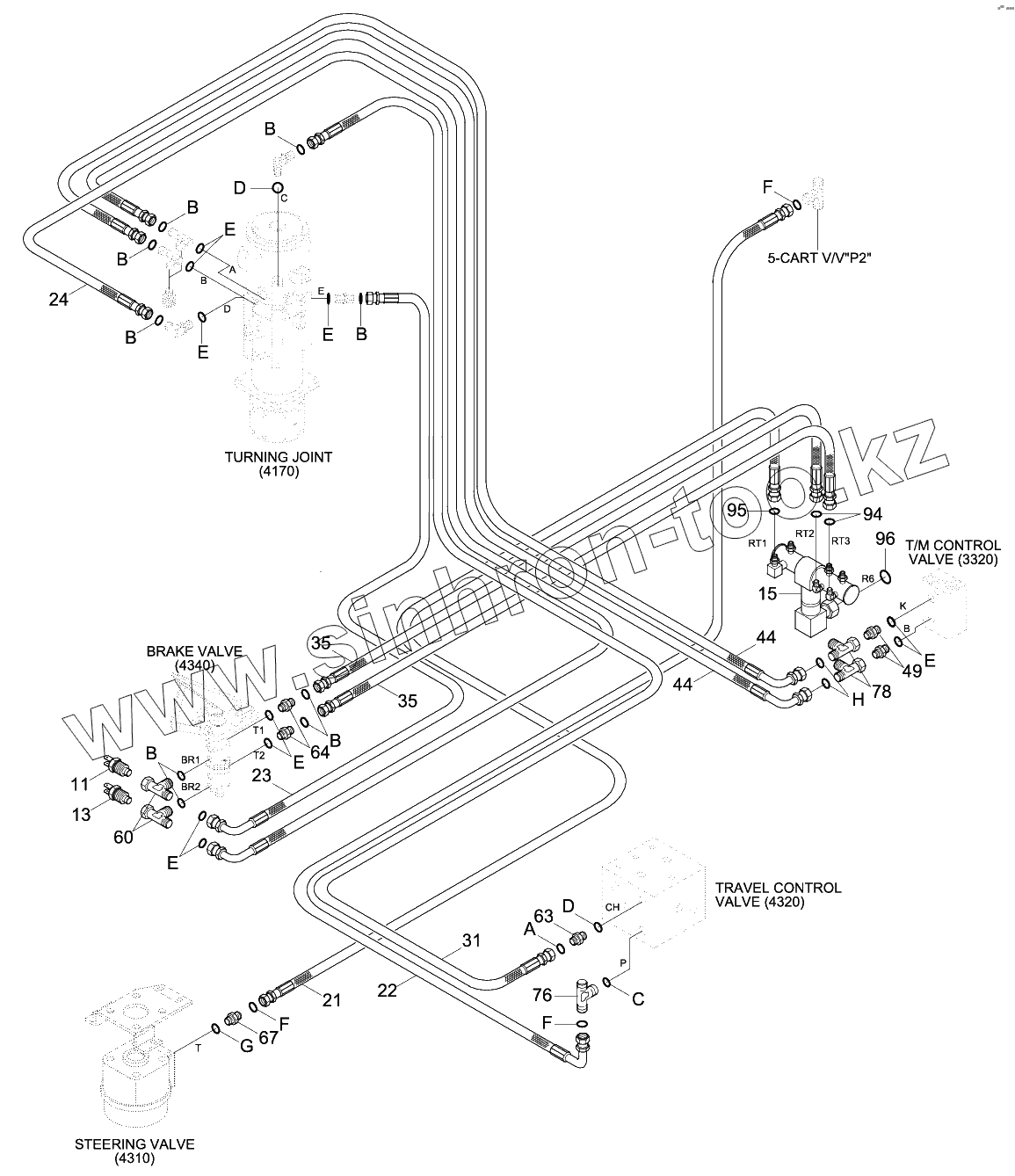

Каталог запасных частей к технике: Hyundai R210W-9. POWER TRAIN HYD PIPING 2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
11
13
15
21
22
23
24
31
35
35
44
44
49
60
63
64
67
76
78
94
95
96
A
B
B
B
B
B
B
B
C
D
D
E
E
E
E
E
E
F
F
F
G
H
Позиция на иллюстрации Заводской номер детали Название детали
102 X530-110012 ELBOW-45,ORFS
104 31N5-30040 Tee
11 31Q4-40560 Switch-Pressure
11 31Q4-40660 SWITCH-PRESSURE
13 31Q8-40510 Sensor-Pressure
13 31Q4-40610 SENSOR-PRESSURE
15 31Q6-30130 PIPE WA
21 P910-082040 HOSE ASSY-ORFS 0X0
22 P920-082057 HOSE ASSY-ORFS 0X45
23 P930-066034 HOSE ASSY-ORFS 0X90
24 P930-063044 HOSE ASSY-ORFS 0X90
31 X400-042040 Hose Assy-Synflex, Orfs
35 X400-062040 HOSE ASSY-SYNF,ORFS
35 P910-062040 Hose Assy-Orfs 0x0
44 X420-062051 HOSE ASSY-ORFS 0X90
46 31EK-11130 COUPLING-SCREW
49 31N4-31280 Connector
60 31Q6-30040 Tee-B/Type,Orfs
63 X500-110001 CONNECTOR-ORFS
64 X500-110002 CONNECTOR-ORFS
64 X500-110002 CONNECTOR-ORFS
67 X500-310003 Connector-Orfs
70 X520-110002 ELBOW-90,ORFS
76 X820-085253 Tee-R/Type,Orfs
78 X840-525152 TEE-R/TYPE,SWIVEL,ORFS
94 S621-012001 O-RING
95 S621-014001 O-RING
96 S621-021001 O-RING
A S631-011004 O-RING
B S631-014004 O-RING
C S631-018004 O-RING
D S621-011001 O-RING
E S621-012001 O-RING
F S621-014001 O-RING
G S611-016001 O-Ring
H Y161-016001 O-Ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
