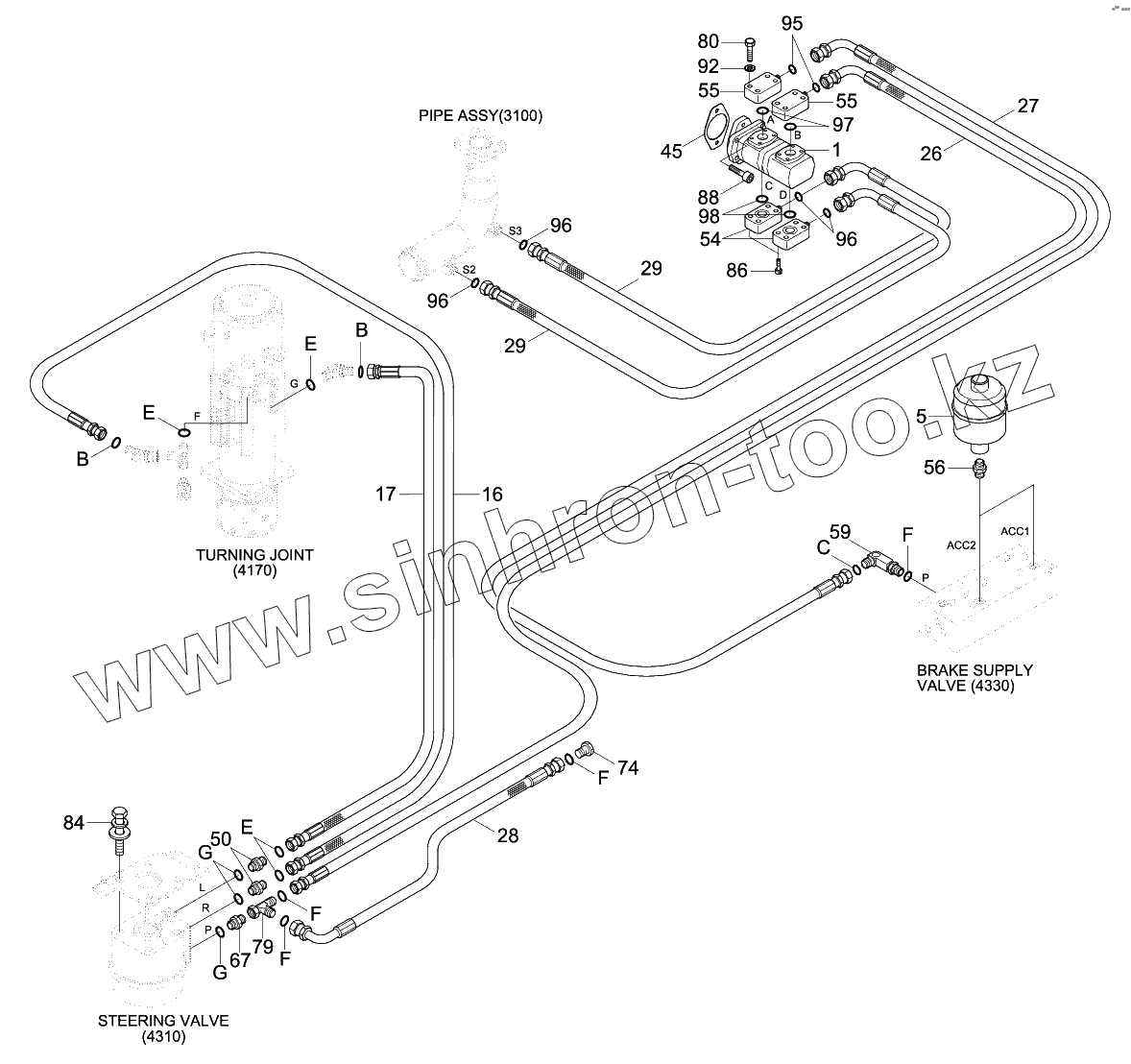

Каталог запасных частей к технике: Hyundai R210W-9. POWER TRAIN HYD PIPING 1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
16
17
26
27
28
29
29
45
5
50
54
55
55
56
59
67
74
79
80
84
86
88
92
95
96
96
96
97
98
B
B
C
E
E
E
F
F
F
F
G
G
Позиция на иллюстрации Заводской номер детали Название детали
1 31N6-30020 PUMP-POWER TRAIN
1 31Q6-30020 PUMP-POWER TRAIN
101 X530-110002 Elbow-45,Orfs
103 X860-525200 ELBOW-45,SWIVEL,ORFS
104 31N5-30040 Tee
16 P910-066045 HOSE ASSY-ORFS 0X0
17 P910-066033 HOSE ASSY-ORFS 0X0
26 P930-085070 HOSE ASSY-ORFS 0X90
27 P930-085081 HOSE ASSY-ORFS 0X90
28 P930-087008 Hose Assy-Orfs 0x90
29 P933-162032 HOSE ASSY-ORFS 0X90
45 154916 GASKET-GEAR PUMP
46 31EK-11130 COUPLING-SCREW
5 81L1-0003 Accumulator
50 31N5-30050 Connector
54 31N6-30071 FLANGE-CONNECTOR
55 31N6-30081 FLANGE-CONNECTOR
56 31N6-30110 Connector
59 31N8-40310 Elbow-90,Orfs,Long
67 X500-310003 Connector-Orfs
74 X700-100104 Plug-Orfs
79 X840-535353 Tee-R/Type,Swivel,Orfs
80 S015-060406 BOLT-HEX
84 S037-103026 BOLT-W/WASHER
86 S109-060556 BOLT-SOCKET
88 S109-100306 BOLT-SOCKET
92 S411-060006 WASHER-SPRING
95 S621-014001 O-RING
96 S621-021001 O-RING
97 S631-022004 O-RING
98 S631-025004 O-Ring
B S631-014004 O-RING
C S631-018004 O-RING
E S621-012001 O-RING
F S621-014001 O-RING
G S611-016001 O-Ring
1-1 ZTAV-00035 Seal Kit
1-1 XKAG-00017 Seal Kit
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
