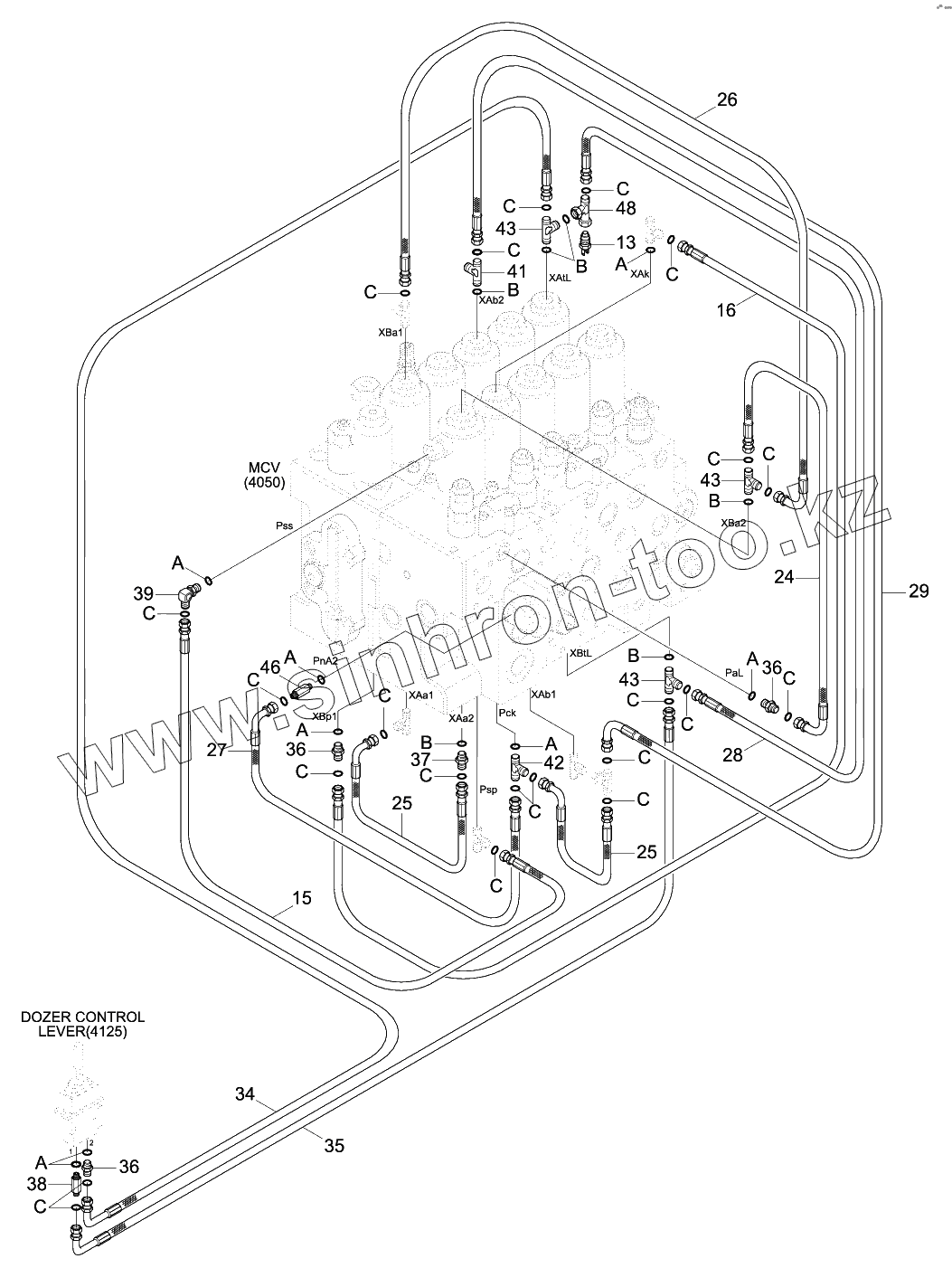

Каталог запасных частей к технике: Hyundai R210W-9. PILOT HYD PIPING (CONTROL 3)

Тип техники

Марка

Модель

Схема

13

15

16

24

25

25

26

27

28

29

34

35

36

36

36

37

38

39

41

42

43

43

43

46

48

A

A

A

A

A

A

A

B

B

B

B

B

C

C

C

C

C

C

C

C

C

C

C

C

C

C

C

C

C

C

C

C

Позиция на иллюстрации	Заводской номер детали		Название детали
13	31E5-40540		Switch-Pressure
15	X400-042020		Hose Assy-Synf, Orfs
16	X400-042022		HOSE ASSY-SYNF,ORFS
24	X420-042007		HOSE ASSY-ORFS 0X90
25	X420-042008		HOSE ASSY-ORFS 0X90
26	X420-042010		HOSE ASSY-ORFS 0X90
27	X420-042016		HOSE ASSY-ORFS 0X90
28	X420-042022		Hose Assy-Orfs 0x90
29	X420-042026		HOSE ASSY-ORFS 0X90
34	X420-042054		HOSE ASSY-ORFS 0X90
35	X420-042062		Hose Assy-Orfs 0x90
36	X500-110001		CONNECTOR-ORFS
37	X500-110013		CONNECTOR-ORFS
38	X511-104513		CONNECTOR-LONG,ORFS
39	X520-110001		ELBOW-90,ORFS
41	X810-045151		Tee-B/Type, Orfs
42	X820-045151		TEE-R/TYPE,ORFS
43	X820-065151		Tee-R/Type, Orfs
46	31N8-40100		CONNECTOR-LONG,ORFS
48	31Q6-20250		TEE-SHUTTLE
A	S631-011004		O-RING
B	S631-014004		O-RING
C	S621-011001		O-RING
