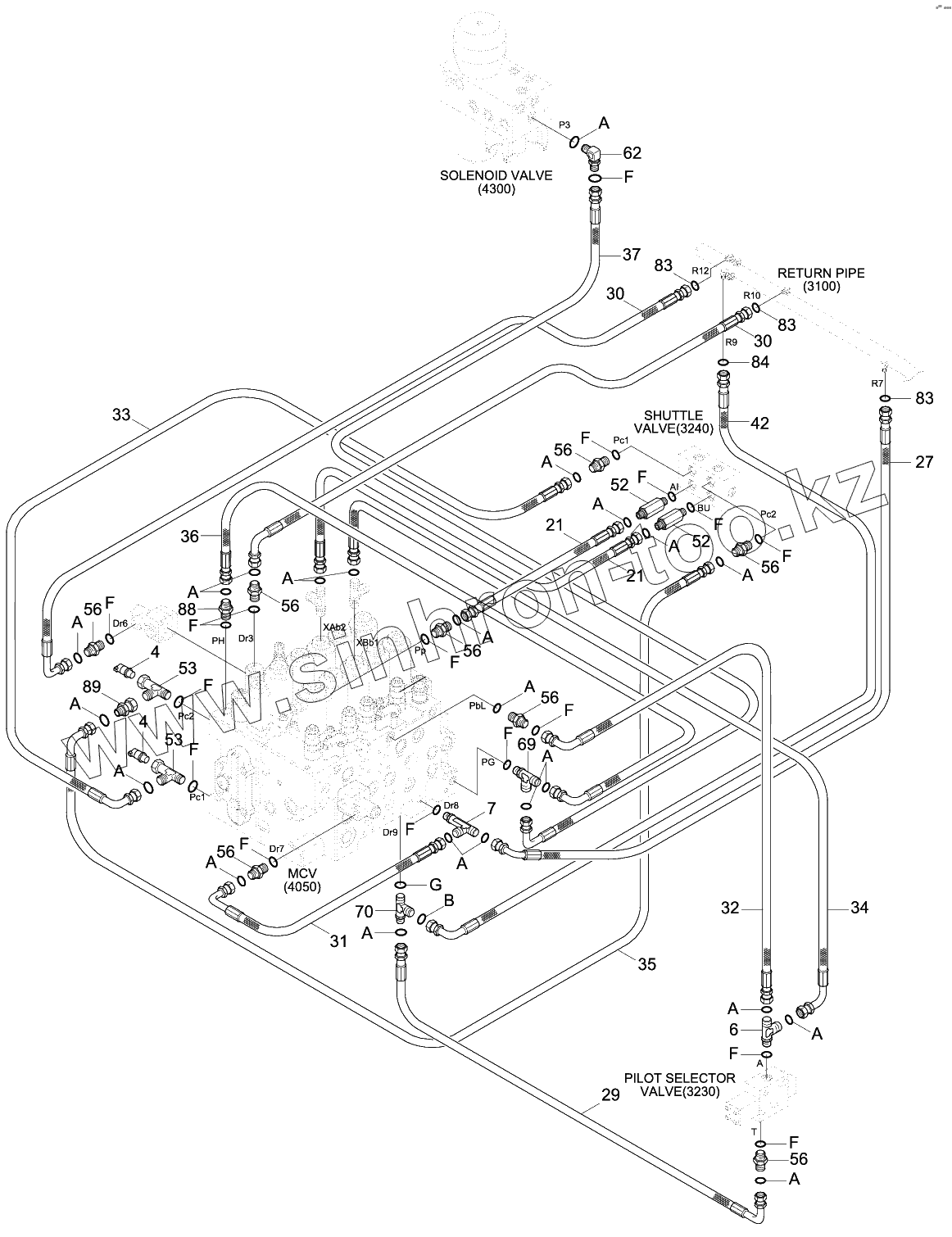

Каталог запасных частей к технике: Hyundai R210W-9. PILOT HYD PIPING (BASE 3, -#0024)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
21
21
27
29
30
30
31
32
33
34
35
36
37
4
4
4
42
52
52
53
53
56
56
56
56
56
56
56
56
6
62
69
7
70
83
83
83
84
88
89
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
B
F
F
F
F
F
F
F
F
F
F
F
F
F
F
F
F
G
Позиция на иллюстрации Заводской номер детали Название детали
21 X400-042026 Hose Assy-Synflex, Orfs
27 X410-042007 Hose Assy-Orfs 0x45
29 X420-042007 HOSE ASSY-ORFS 0X90
30 X420-042008 HOSE ASSY-ORFS 0X90
31 X420-042010 HOSE ASSY-ORFS 0X90
32 X420-042015 Hose Assy-Orfs 0x90
33 X420-042017 HOSE ASSY-ORFS 0X90
34 X420-042018 Hose Assy-Orfs 0x90
35 X420-042019 Hose Assy-Orfs 0x90
36 X420-042020 Hose Assy-Orfs 0x90
37 X420-042037 Hose Assy-Orfs 0x90
4 31Q8-40510 Sensor-Pressure
42 X420-062018 HOSE ASSY-ORFS 0X90
52 31N8-40100 CONNECTOR-LONG,ORFS
53 31NB-20130 TEE-RUN TYPE/TEST
56 X500-110001 CONNECTOR-ORFS
6 31Q6-20180 Tee-Shuttle
62 X520-110001 ELBOW-90,ORFS
69 X820-045151 TEE-R/TYPE,ORFS
7 31N4-22150 Tee-Long, Orfs
70 X820-065251 TEE-R/TYPE,ORFS
83 S621-011001 O-RING
84 S621-012001 O-RING
88 X500-110013 CONNECTOR-ORFS
89 31E5-11110 ADAPTER
A S621-011001 O-RING
B S621-012001 O-RING
F S631-011004 O-RING
G S631-014004 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
