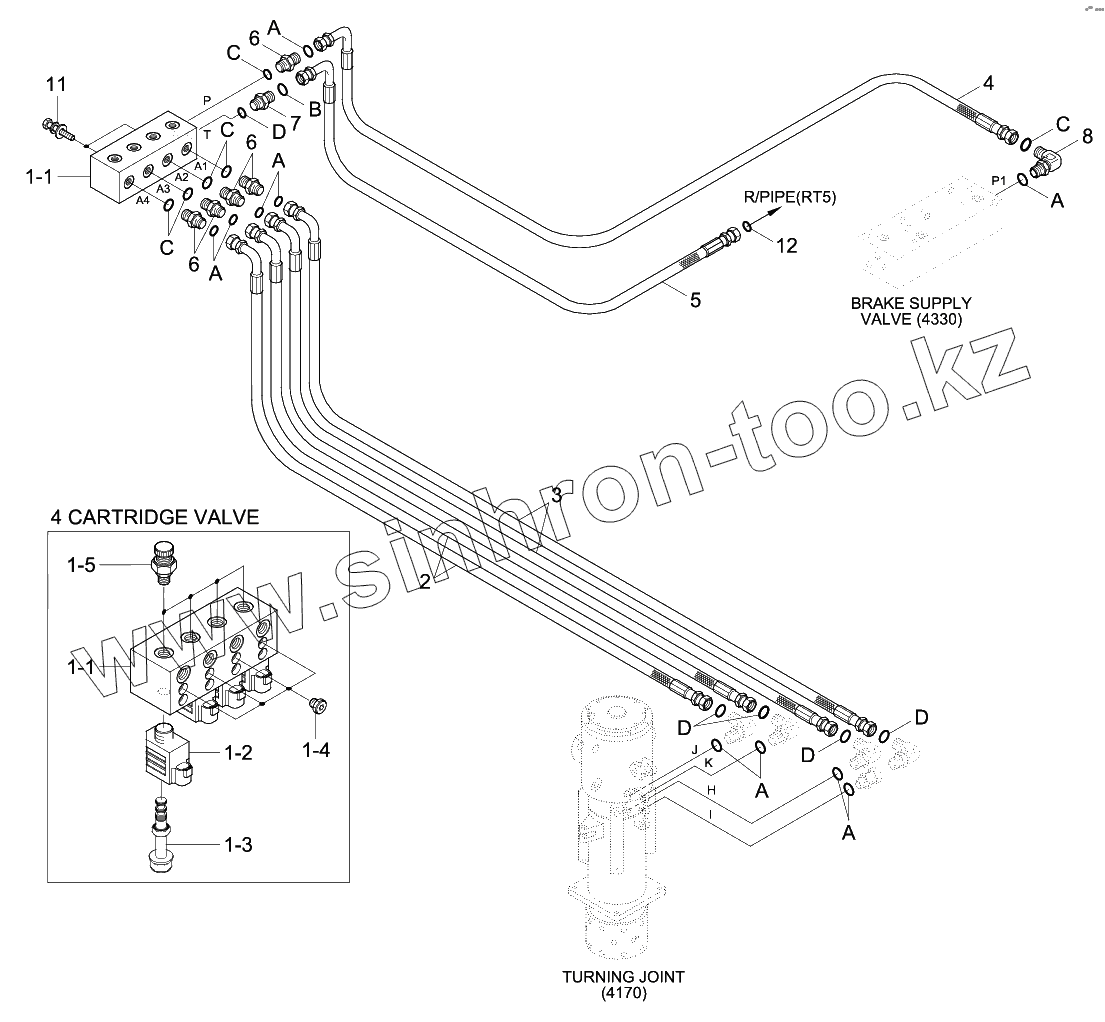

Каталог запасных частей к технике: Hyundai R210W-9. PILOT HYD PIPING (4 OUTRIGGER)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1-1
1-1
1-2
1-3
1-4
1-5
11
12
2
3
4
5
6
6
6
7
8
A
A
A
A
A
A
B
C
C
C
C
D
D
D
D
Позиция на иллюстрации Заводской номер детали Название детали
1 31Q4-20051 4 CARTR VLV-OUTRIGGER
1-1 2-A1054-07-1 BODY
1-2 XKBL-00003 Valve-Solenoid
1-3 XKBL-00004 COIL
1-4 XKBL-00057 Plug-Wrench
1-5 XKBL-00006 Overload-Manual
11 S037-102526 BOLT-W/WASHER
11 S037-102526 BOLT-W/WASHER
12 S621-012001 O-RING
13 31EK-30130 Connector-Long
13 31EK-30130 Connector-Long
2 P930-043013 HOSE ASSY-ORFS 0X90
3 P930-043012 HOSE ASSY-ORFS 0X90
4 P930-043064 HOSE ASSY-ORFS 0X90
5 X420-062042 HOSE ASSY-ORFS 0X90
5 P930-062042 Hose Assy-Orfs 0x90
6 X500-110001 CONNECTOR-ORFS
7 X500-110002 CONNECTOR-ORFS
8 X520-110001 ELBOW-90,ORFS
9 X520-110012 ELBOW-90,ORFS
A S621-011001 O-RING
A S621-011001 O-RING
B S621-012001 O-RING
B S621-012001 O-RING
C S631-011004 O-RING
C S631-011004 O-RING
D S631-014004 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
