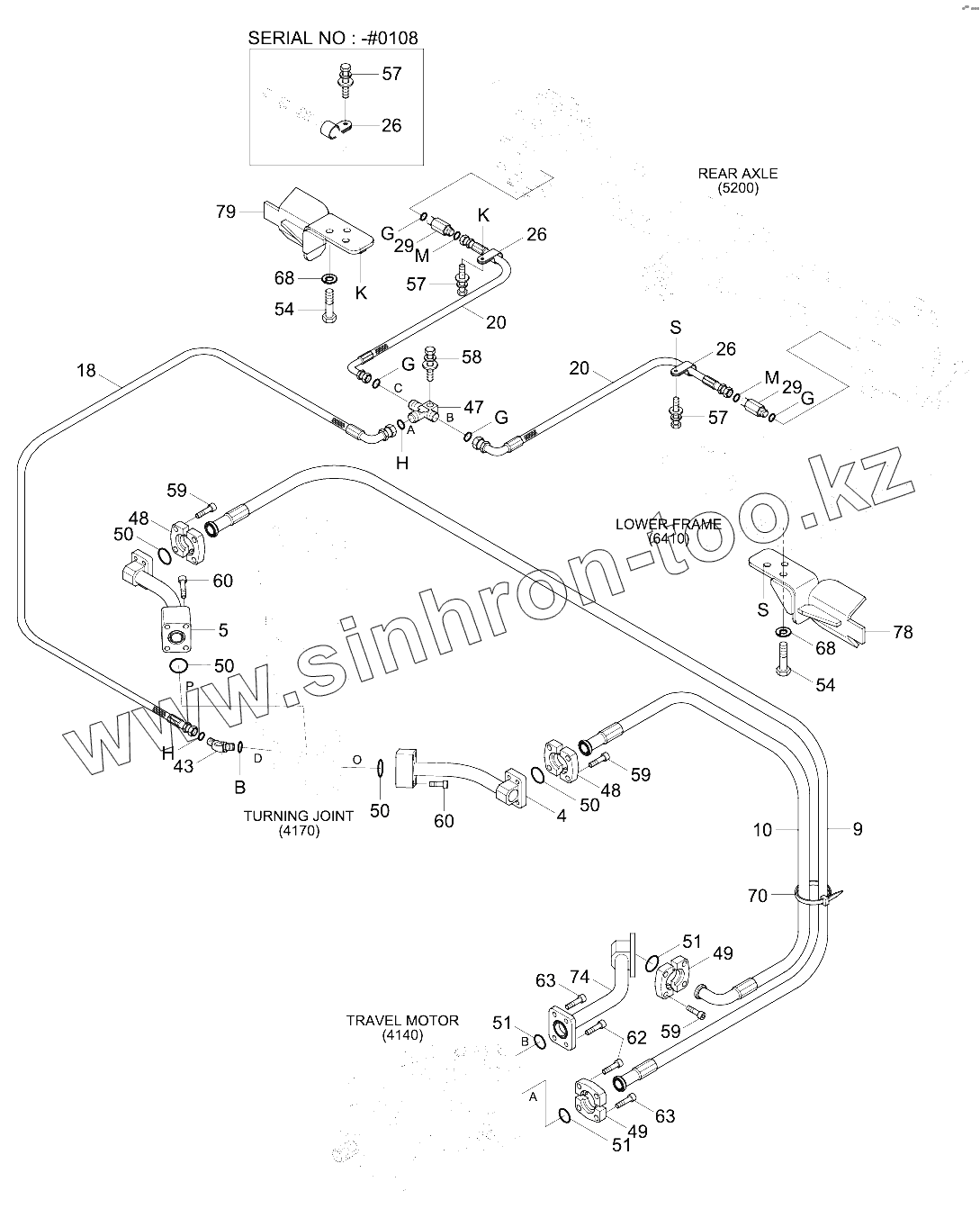

Каталог запасных частей к технике: Hyundai R210W-9. LOWER HYD PIPING 3 (#0285-)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
10
18
20
20
26
26
26
29
29
4
43
47
48
48
49
49
5
50
50
50
50
51
51
51
54
54
57
57
57
58
59
59
59
60
60
62
63
63
68
68
70
74
78
79
9
B
G
G
G
G
H
H
M
M
Позиция на иллюстрации Заводской номер детали Название детали
10 P703-168317 HOSE ASSY-FLG 0X90
18 P923-063036 HOSE ASSY-ORFS 0X45
20 P923-043020 Hose Assy-Orfs 0x45
26 31L7-10190 CLAMP-TUBE
29 31N6-41170 Connector-Long,Orfs
4 31Q6-41021 PIPE WA
43 X530-110002 Elbow-45,Orfs
47 31N5-41030 Tee-Mountingg
48 P173-160104 FLANGE-HYD,SPLIT
49 31NA-12070 FLANGE-HYD,SPLIT
5 31Q6-41031 PIPE WA
50 Y171-024004 O-RING
51 Y171-027004 O-RING
51 Y171-027004 O-RING
54 S017-16055D Bolt-Hex
57 S037-102026 BOLT-W/WASHER
58 S037-103526 BOLT-W/WASHER
59 S109-100306 BOLT-SOCKET
60 S109-100406 BOLT-SOCKET
62 S109-140456 BOLT-SOCKET
63 S109-141306 BOLT-SOCKET
68 S411-160006 WASHER-SPRING
70 S552-102370 Clamp-Band
74 31Q6-41160 PIPE WA
78 31Q6-41200 COVER-LH
79 31Q6-41300 COVER-RH
9 31Q6-41150 HOSE ASSY-FLG 0X90
9 31Q6-41151 HOSE ASSY-FLG0X90
B S631-014004 O-RING
G S621-011001 O-RING
H S621-012001 O-RING
M Y161-014001 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
