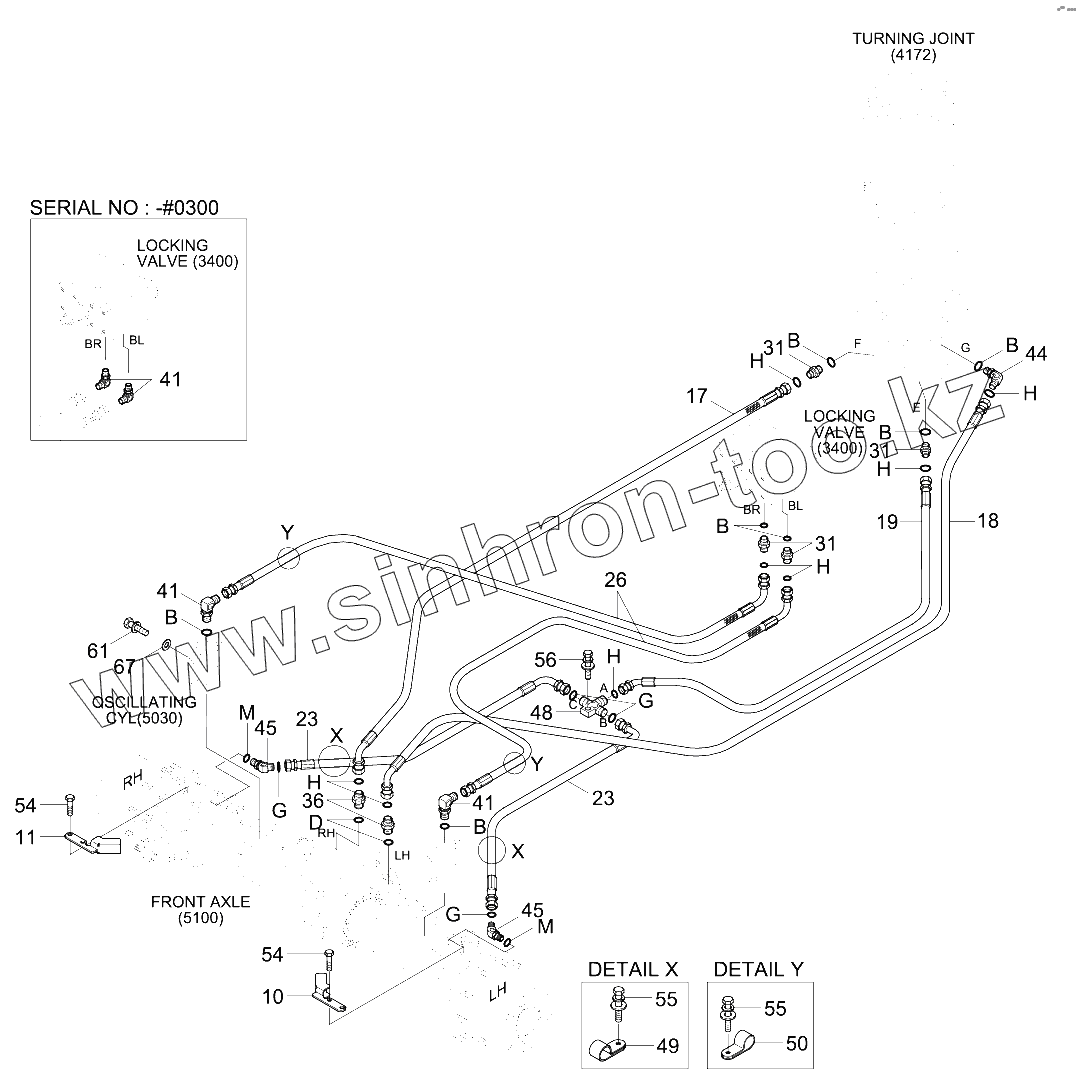

Каталог запасных частей к технике: Hyundai R210W-9. LOWER HYD PIPING 2 (#0286-)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
10
11
17
18
19
23
23
26
31
31
31
36
41
41
41
44
45
45
48
49
50
54
54
55
55
56
61
67
B
B
B
B
B
B
D
G
G
G
H
H
H
H
H
H
M
M
Позиция на иллюстрации Заводской номер детали Название детали
10 31Q6-41400 COVER-LH
11 31Q6-41500 COVER-RH
17 P923-066032 HOSE ASSY-ORFS 0X45
17 P923-066033 HOSE ASSY-ORFS 0X45
18 P923-066034 HOSE ASSY-ORFS 0X45
19 P923-063023 HOSE ASSY-ORFS 0X45
23 P933-043024 Hose Assy-Orfs 0x90
26 P933-067026 HOSE ASSY-ORFS 0X90
31 X500-110002 CONNECTOR-ORFS
31 X500-110002 CONNECTOR-ORFS
36 X500-210006 Connector-Orfs
41 X520-110002 ELBOW-90,ORFS
41 X520-110002 ELBOW-90,ORFS
44 X530-110002 Elbow-45,Orfs
45 X530-210001 Elbow-45,Orfs
48 31N5-41030 Tee-Mountingg
49 31L7-10190 CLAMP-TUBE
50 31L7-10200 CLAMP-TUBE
54 S017-20060D BOLT-HEX
55 S037-102026 BOLT-W/WASHER
56 S037-103526 BOLT-W/WASHER
61 S018-22075D Bolt-Hex
67 S441-220006 Washer-Hardened
B S631-014004 O-RING
D S631-024004 O-RING
G S621-011001 O-RING
H S621-012001 O-RING
M Y161-014001 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
