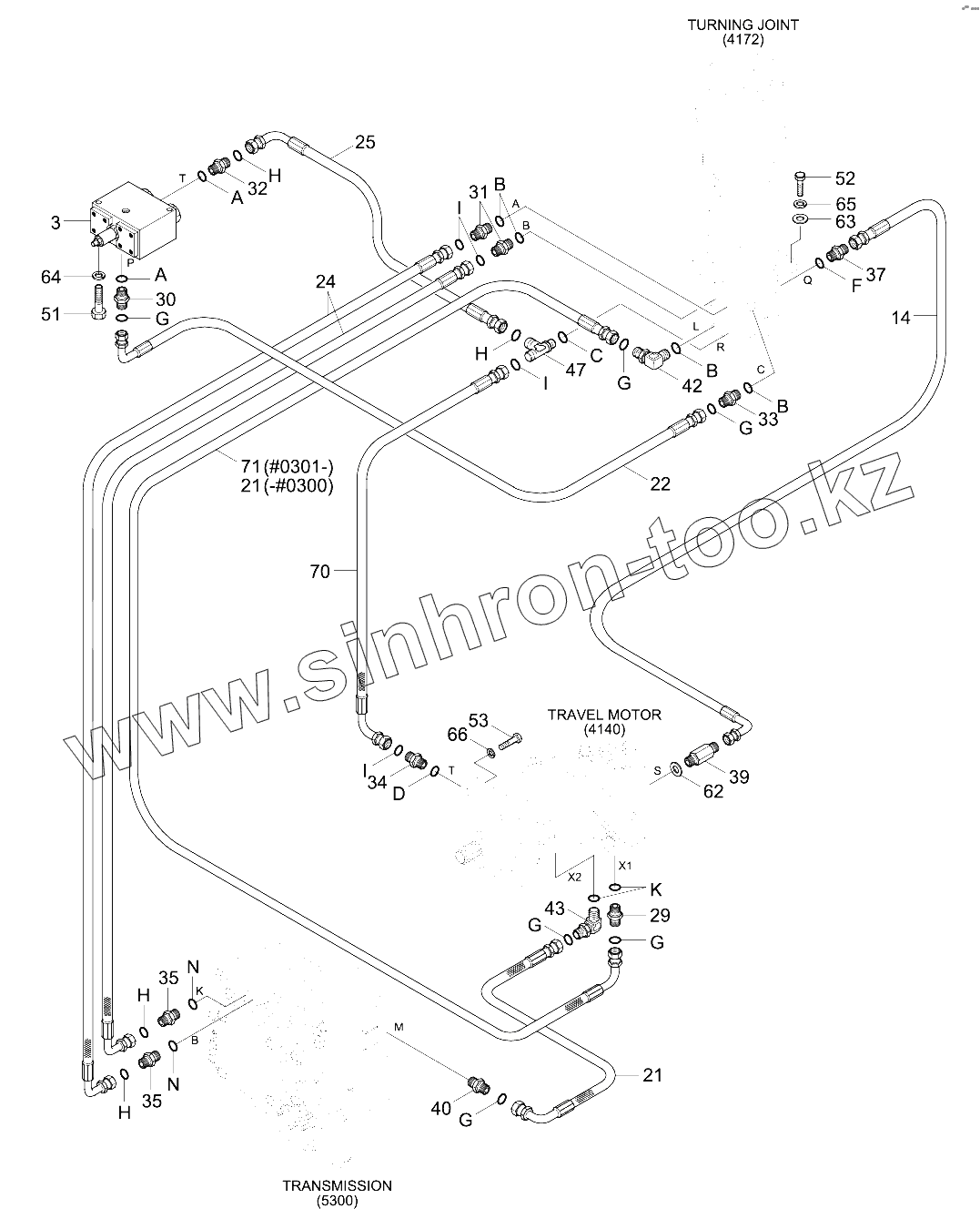

Каталог запасных частей к технике: Hyundai R210W-9. LOWER HYD PIPING 1 (#0286-)

Тип техники

Марка

Модель

Схема

K

N

N

14

21

21

22

24

25

29

3

30

31

32

33

34

35

35

37

39

40

42

43

47

51

52

53

62

63

64

65

66

70

71

A

A

B

B

B

C

D

F

G

G

G

G

G

G

H

H

H

H

I

I

I

Позиция на иллюстрации	Заводской номер детали		Название детали
K	X621-014001		ED-RING
N	Y161-016001		O-Ring
14	P623-162016		HOSE ASSY-THD 0X90
21	P933-042015		Hose Assy-Orfs 0x90
21	P933-042015		Hose Assy-Orfs 0x90
22	P933-042016		Hose Assy-Orfs 0x90
24	P933-062012		HOSE ASSY-ORFS 0X90
25	P933-062016		HOSE ASSY-ORFS 0X90
29	X300-314001		CONNECTOR-ORFS
3	31Q4-43610		Valve-Locking
30	X500-110001		CONNECTOR-ORFS
31	X500-110002		CONNECTOR-ORFS
32	X500-110011		CONNECTOR-ORFS
33	X500-110013		CONNECTOR-ORFS
34	X500-110017		Connector-Orfs
35	X500-210005		Connector-Orfs
37	P010-110021		CONNECTOR
39	31Q6-41181		CONNECTOR-LONG
40	31Q6-41140		CONNECTOR-ORFS
42	X520-110012		ELBOW-90,ORFS
43	X520-210001		Elbow-90,Orfs
47	X820-085352		Tee-R/Type,Orfs
51	S015-080806		Bolt-Hex
52	S017-120706		BOLT-HEX
53	S017-16055D		Bolt-Hex
62	P392-270000		Washer-Copper
63	S403-12200B		WASHER-PLAIN
64	S411-080006		WASHER-SPRING
65	S411-120006		WASHER-SPRING
66	S411-160006		WASHER-SPRING
70	P933-082009		HOSE ASSY-ORFS 0X90
71	P933-042013		Hose Assy-Orfs 0x90
A	S631-011004		O-RING
B	S631-014004		O-RING
C	S631-018004		O-RING
D	S631-024004		O-RING
F	S631-038004		O-RING
G	S621-011001		O-RING
H	S621-012001		O-RING
I	S621-014001		O-RING
X621-014001	X621-014001		ED-RING
Y161-016001	Y161-016001		O-Ring

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
