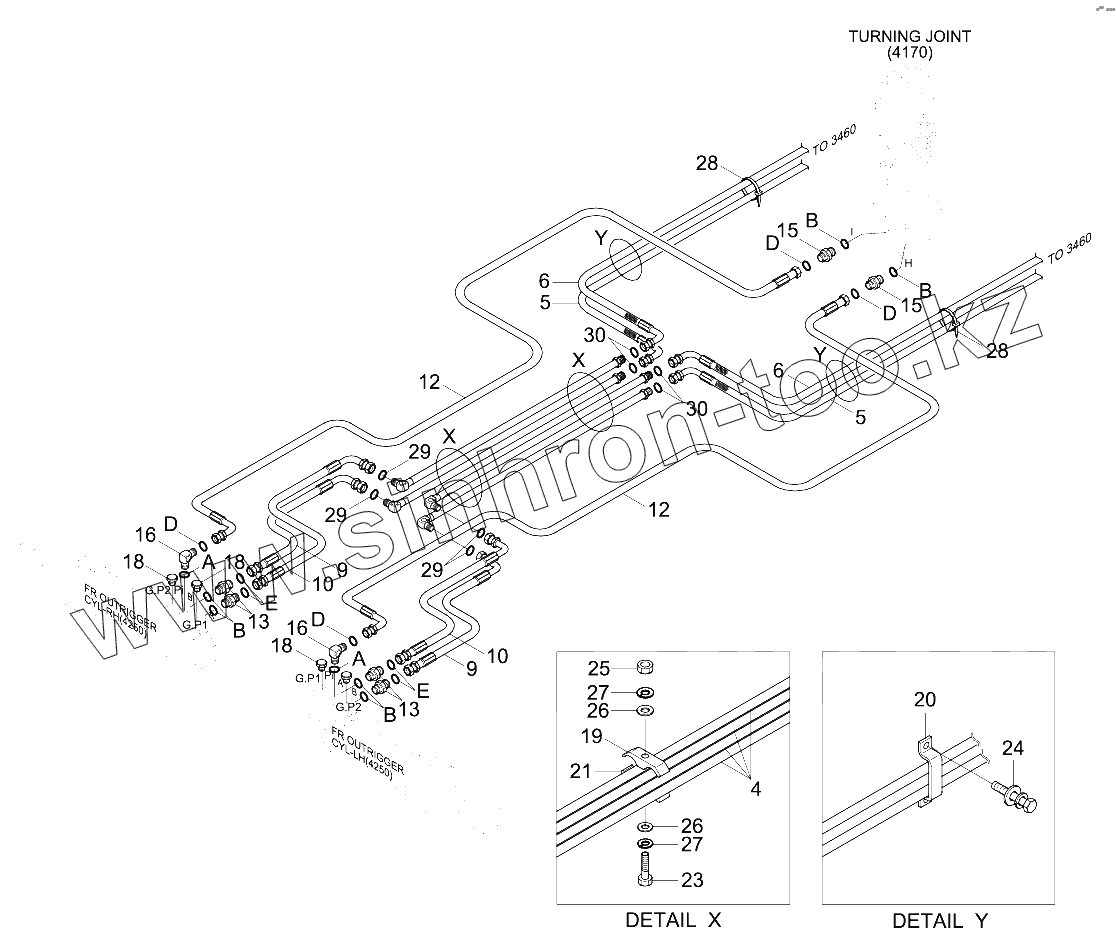

Каталог запасных частей к технике: Hyundai R210W-9. FRONT OUTRIGGER HYD PIPING (-#0285)

Тип техники

Марка

Модель

Схема

10

10

12

12

13

13

15

15

16

16

18

18

18

19

20

21

23

24

25

26

26

27

27

28

28

29

29

29

30

30

4

5

5

6

6

9

9

A

A

B

B

B

B

D

D

D

D

E

E

Позиция на иллюстрации	Заводской номер детали		Название детали
HYDPIPING	HYDPIPING		HYD PIPING
HYDPIPING	HYDPIPING		HYD PIPING
10	P933-067013		Hose Assy-Orfs 0x90
12	P923-043050		HOSE ASSY-ORFS 0X45
13	X500-110002		CONNECTOR-ORFS
15	X500-110013		CONNECTOR-ORFS
16	X520-110001		ELBOW-90,ORFS
18	P220-110102		Plug-Hex
19	31E4-3030		Clamp-Pipe
20	31EM-45320		CLAMP-HOSE
21	31EK-70490		Spacer-Clamp
21	31E4-31430		Spacer-Clamp
23	S017-101206		Bolt-Hex
23	S017-101056		BOLT-HEX
24	S037-102026		BOLT-W/WASHER
25	S205-10100B		NUT-HEX
26	S403-10100B		WASHER-PLAIN
27	S411-100006		WASHER-SPRING
28	S552-102370		Clamp-Band
29	S621-012001		O-RING
30	S621-014001		O-RING
4	31Q6-70060		PIPE ASSY
5	P923-087033		HOSE ASSY-ORFS 0X45
6	P920-087032		HOSE ASSY-ORFS 0X45
9	P933-067011		HOSE ASSY-ORFS 0X90
A	S631-011004		O-RING
B	S631-014004		O-RING
D	S621-011001		O-RING
E	S621-012001		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
