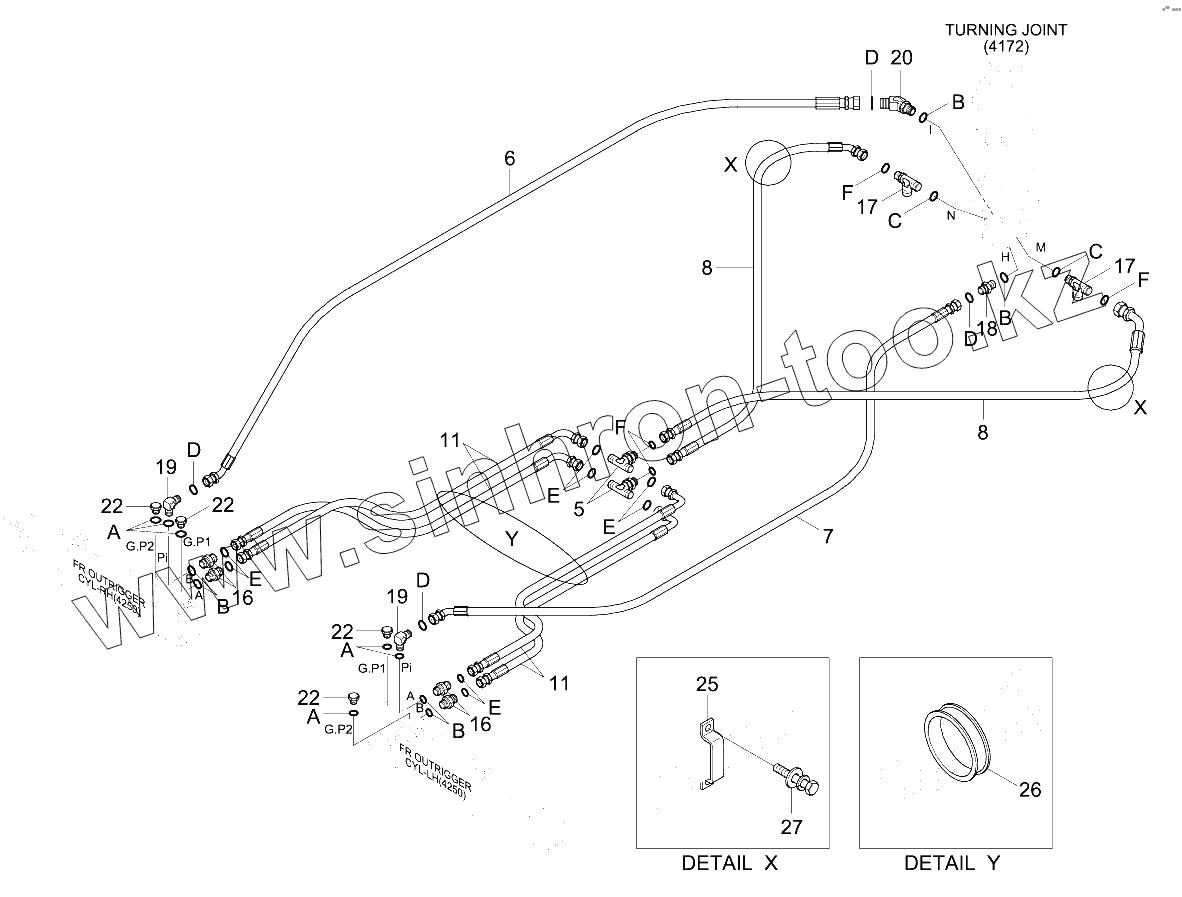

Каталог запасных частей к технике: Hyundai R210W-9. FRONT OUTRIGGER HYD PIPING (#0286-)

Тип техники

Марка

Модель

Схема

11

11

16

16

17

17

18

19

19

20

22

22

22

22

25

26

27

5

6

7

8

8

A

A

A

B

B

B

B

C

C

D

D

D

D

E

E

E

E

F

F

F

Позиция на иллюстрации	Заводской номер детали		Название детали
11	P933-067021		HOSE ASSY-ORFS 0X90
16	X500-110002		CONNECTOR-ORFS
17	X820-085353		Tee-R/Type, Orfs
18	X500-110013		CONNECTOR-ORFS
19	X520-110001		ELBOW-90,ORFS
20	X530-110012		ELBOW-45,ORFS
22	P220-110102		Plug-Hex
25	31EM-45320		CLAMP-HOSE
26	S760-111812		GROMMET
27	S037-102026		BOLT-W/WASHER
5	31Q4-43180		Tee
6	P923-043051		HOSE ASSY-ORFS 0X45
7	P923-043050		HOSE ASSY-ORFS 0X45
8	P923-087030		HOSE ASSY-ORFS 0X45
A	S631-011004		O-RING
B	S631-014004		O-RING
C	S631-018004		O-RING
D	S621-011001		O-RING
E	S621-012001		O-RING
F	S621-014001		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
