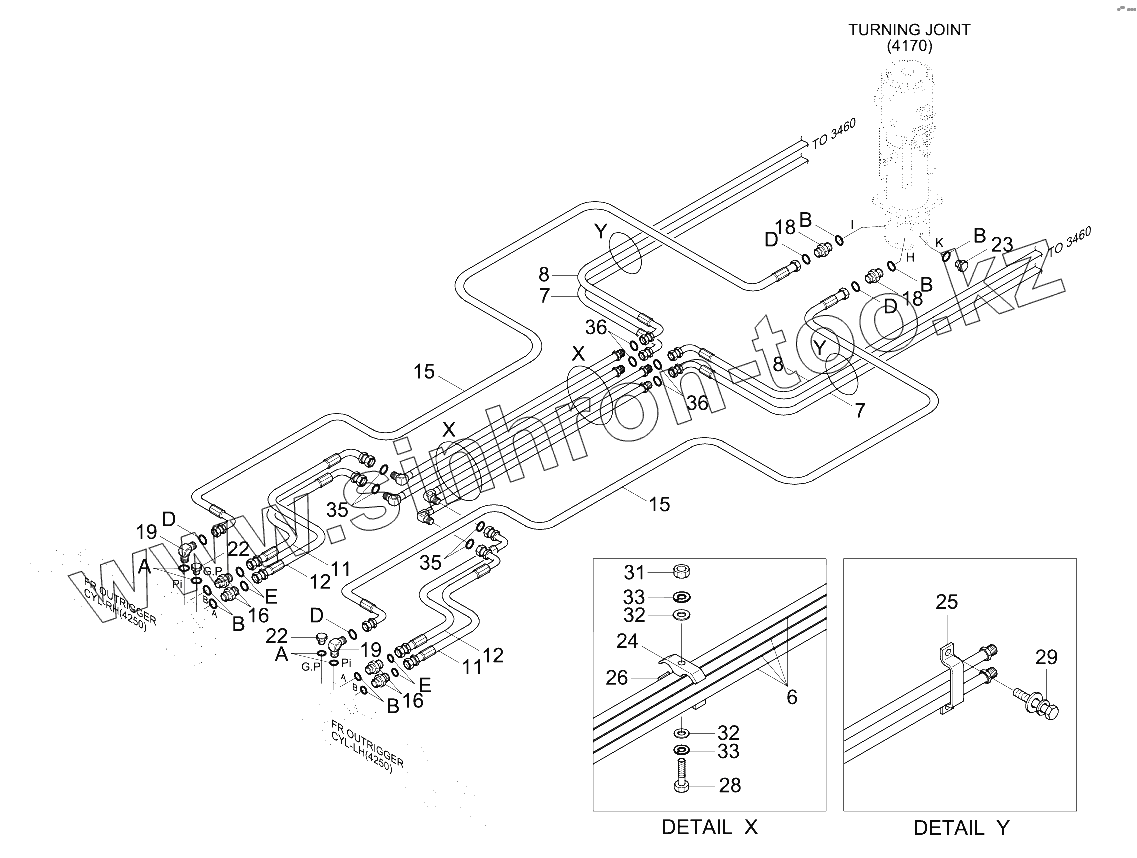

Каталог запасных частей к технике: Hyundai R210W-9. FRONT OUTRIGGER HYD PIPING (#0285-)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
11
11
12
12
15
15
16
16
18
18
19
19
22
22
23
24
25
26
28
29
31
32
32
33
33
35
35
36
36
6
7
7
8
8
A
A
B
B
B
B
B
D
D
D
D
E
E
Позиция на иллюстрации Заводской номер детали Название детали
11 P933-067011 HOSE ASSY-ORFS 0X90
12 P933-067013 Hose Assy-Orfs 0x90
15 P923-043050 HOSE ASSY-ORFS 0X45
16 X500-110002 CONNECTOR-ORFS
18 X500-110013 CONNECTOR-ORFS
19 X520-110001 ELBOW-90,ORFS
22 P220-110102 Plug-Hex
23 P220-110103 PLUG-HEX
24 31E4-3030 Clamp-Pipe
25 31EM-45320 CLAMP-HOSE
26 31EK-70490 Spacer-Clamp
26 31E4-31430 Spacer-Clamp
28 S017-101206 Bolt-Hex
28 S017-101056 BOLT-HEX
29 S037-102026 BOLT-W/WASHER
31 S205-101006 NUT-HEX
32 S403-10100B WASHER-PLAIN
33 S411-100006 WASHER-SPRING
35 S621-012001 O-RING
36 S621-014001 O-RING
6 31Q6-70060 PIPE ASSY
7 P923-087033 HOSE ASSY-ORFS 0X45
8 P920-087032 HOSE ASSY-ORFS 0X45
A S631-011004 O-RING
B S631-014004 O-RING
D S621-011001 O-RING
E S621-012001 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
