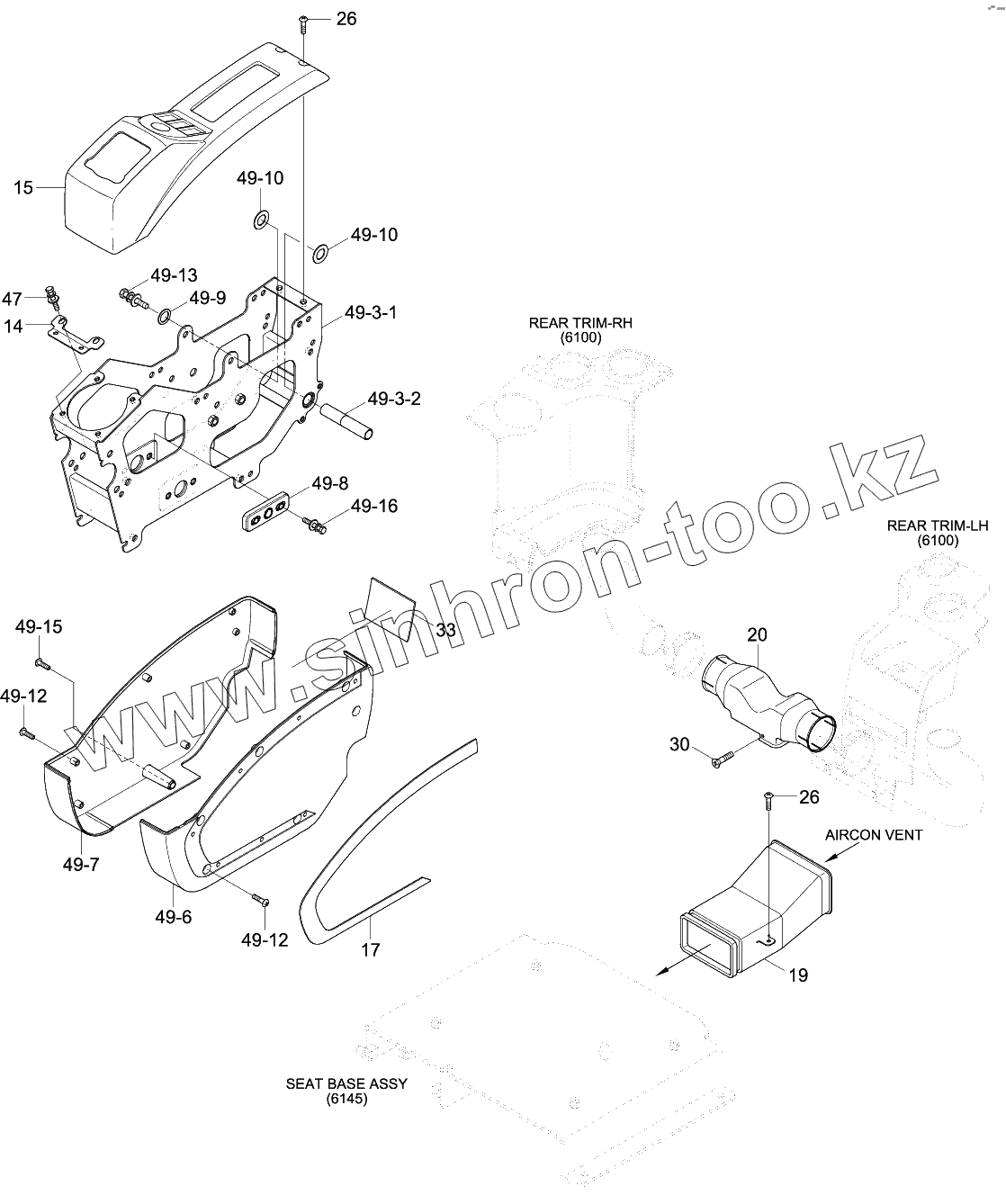

Каталог запасных частей к технике: Hyundai R210W-9. CONSOLE BOX (RH, #0258-)

Тип техники

Марка

Модель

Схема

14

15

17

19

20

26

26

30

33

47

49-10

49-10

49-12

49-12

49-13

49-15

49-16

49-31

49-32

49-6

49-7

49-8

49-9

Позиция на иллюстрации	Заводской номер детали		Название детали
14	71Q6-21610		BRACKET-CONSOLE UP
15	71Q6-22070GG		CONSOLE COVER-UP,RH
17	71Q6-22031		CONSOLE COVER-TRIM
19	71Q6-22590		DUCT-SEAT
20	71Q6-22280		DUCT-VENT
26	S002-06015B		SCREW-TRUS HEAD
30	S151-050106		SCREW-TAPPING
33	71Q8-22670		PROTECTOR
33	71Q8-22671		PROTECTOR
47	S035-061526		BOLT-W/WASHER
49	71Q8-22500		MIDDLE PLATE SUB ASSY
49-10	71Q8-22250		SHIM-CONSOLE
49-12	S002-06010B		SCREW-TRUS HEAD
49-13	S037-102016		BOLT-W/WASHER
49-15	S151-040156		SCREW-TAPPING
49-16	S035-081556		BOLT-W/WASHER
49-3	71Q8-22230		FRAME ASSY-RH
49-31	71Q8-21340		CENTER FRAME WA
49-32	S731-020020		BUSHING-DU
49-6	71Q8-23580		CONSOLE COVER-LH
49-7	71Q8-22050		CONSOLE COVER-RH
49-8	71Q8-22210		HOUSING
49-9	71Q8-22240		SHIM-ROUND

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
