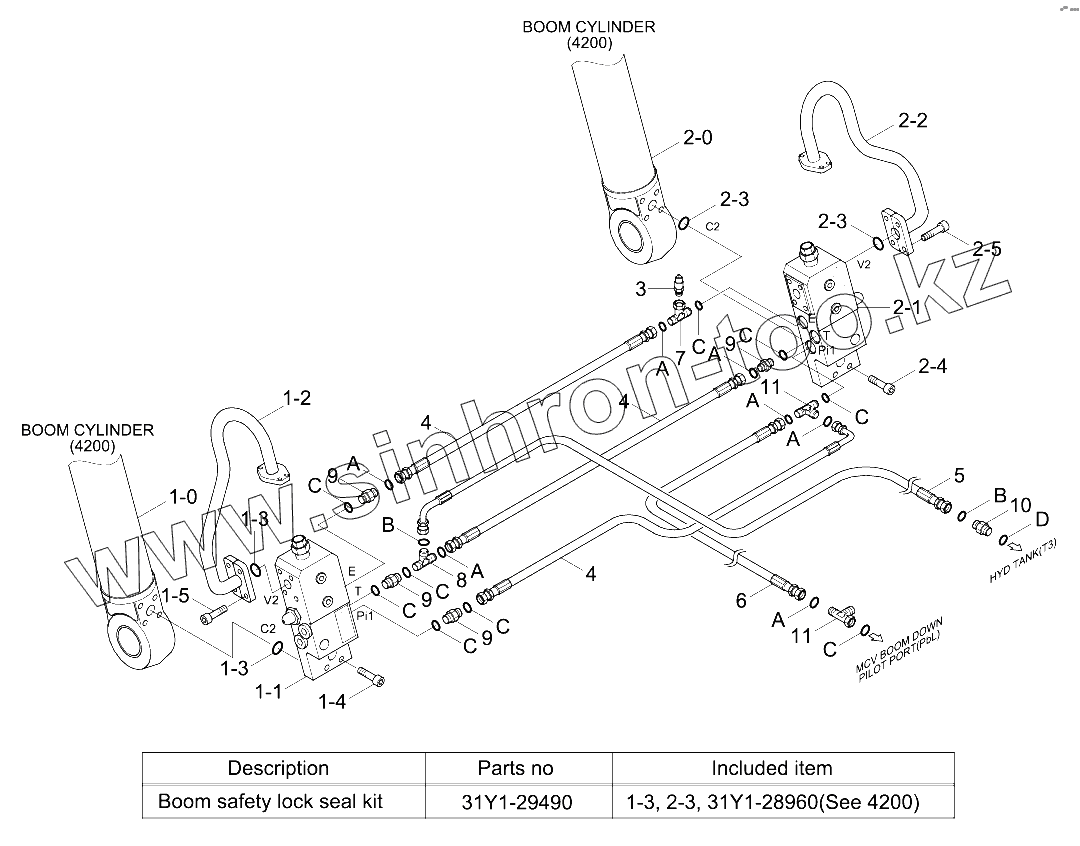

Каталог запасных частей к технике: Hyundai R210W-9. BOOM SAFETY LOCK SYSTEM

Тип техники

Марка

Модель

Схема

1-0

1-1

1-2

1-4

1-5

10

11

11

2-0

2-1

2-2

2-4

2-5

3

4

4

4

5

6

7

8

9

9

9

9

A

A

A

A

A

A

A

B

B

C

C

C

C

C

C

C

C

C

D

31Y1-29490

1-3

1-3

1-3

2-3

2-3

2-3

Позиция на иллюстрации	Заводской номер детали		Название детали
1	31Q6-54110		Boom Safe Lock Cyl-Lh
1-0	BOOMCYLSUB		BOOM CYL SUB ASSY
1-1	31Q6-55010		Valve-Safety Lock
1-2	31Y1-36300		Pipe Assy-Bv,Lh
1-4	S017-100506		BOLT-HEX
1-5	S017-100456		BOLT-HEX
10	X500-110002		CONNECTOR-ORFS
11	X820-045151		TEE-R/TYPE,ORFS
2	31Q6-54120		Boom Safe Lock Cyl-Rh
2-0	BOOMCYLSUB		BOOM CYL SUB ASSY
2-1	31Q6-55010		Valve-Safety Lock
2-2	31Y1-36310		Pipe Assy-Bv,Rh
2-4	S017-100506		BOLT-HEX
2-5	S017-100456		BOLT-HEX
3	31Q8-40500		Sensor-Pressure
3	31Q4-40600		SENSOR-PRESSURE
4	P930-049010		Hose Assy-Orfs 0x90
5	P930-062060		Hose Assy-Orfs 0x90
6	P910-042048		Hose Assy-Orfs 0x0
7	31N4-22170		TEE-RUN TYPE
7	31Q4-22170		TEE-RUN TYPE
7	31N4-22170		TEE-RUN TYPE
8	31N4-41140		TEE-SWIVEL,ORFS
9	X500-110001		CONNECTOR-ORFS
A	S621-011001		O-RING
B	S621-012001		O-RING
C	S631-011004		O-RING
D	S631-014004		O-RING
31Y1-29490	31Y1-29490		Seal Kit
1-3	Y171-019004		O-RING
2-3	Y171-019004		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
