Каталог запасных частей к технике: Hyundai R210W-9. BOOM HYD PIPING (6.5M, R210W-9MH)

Тип техники

Марка

Модель

Схема

2

3

4

5

6

7

7

8

9

10

10

11

12

13

14

15

16

17

18

20

20

20

20

21

21

21

22

22

22

23

23

23

23

23

23

23

24

24

24

24

24

24

24

25

25

25

25

25

25

25

26

27

28

29

30

30

31

32

33

34

35

36

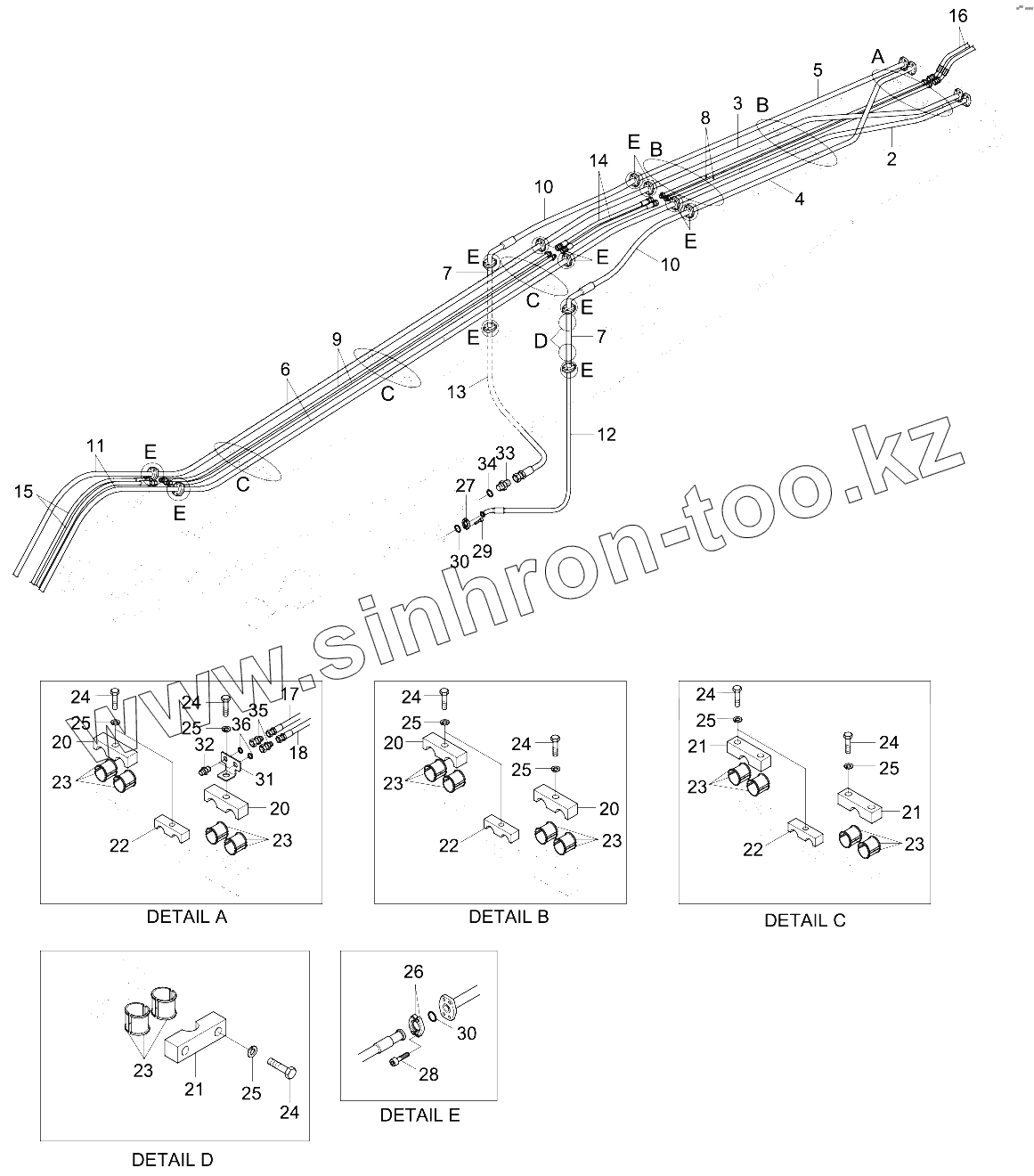

Позиция на иллюстрации	Заводской номер детали		Название детали
1	31Q6-51300		ARM CYLINDER ASSY
2	251-5519		PIPE
3	251-5520		PIPE
4	251-5521		PIPE
5	251-5522		PIPE
6	251-5523		PIPE
7	251-5524		PIPE
8	251-1498		PIPE
9	251-1499		PIPE
10	HS16U16N1050		HOSE ASSY
11	HS16S16N1650		HOSE ASSY
12	HS16Y16N1150		HOSE ASSY
13	HS16S16N0950		HOSE ASSY
14	SP08P08N1350		HOSE ASSY
15	SP08P08N1700		HOSE ASSY
16	R1P06Q06N4400		HOSE ASSY
17	R1P06D04N1800		HOSE ASSY
18	R1P06D04N2300		HOSE ASSY
20	124-00006		CLAMP-PIPE
21	2080018A		CLAMP-PIPE
22	2080004		CLAMP-PIPE
23	RUBBER		RUBBER
24	BOLT-HEX		S017-120656
25	WASHER-SPRING		WASHER-SPRING
26	FLANGE-SPLIT		FLANGE-SPLIT
27	FLANGE-SPLIT		FLANGE-SPLIT
28	BOLT-SOCKET		BOLT-SOCKET
29	BOLT-SOCKET		BOLT-SOCKET
30	O-RING		O-RING
31	302-5103		BRACKET
32	ADAPTER		ADAPTER
33	ADAPTER		ADAPTER
34	O-RING		O-RING
35	ADAPTER-SWIVEL		ADAPTER-SWIVEL
36	O-RING		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
