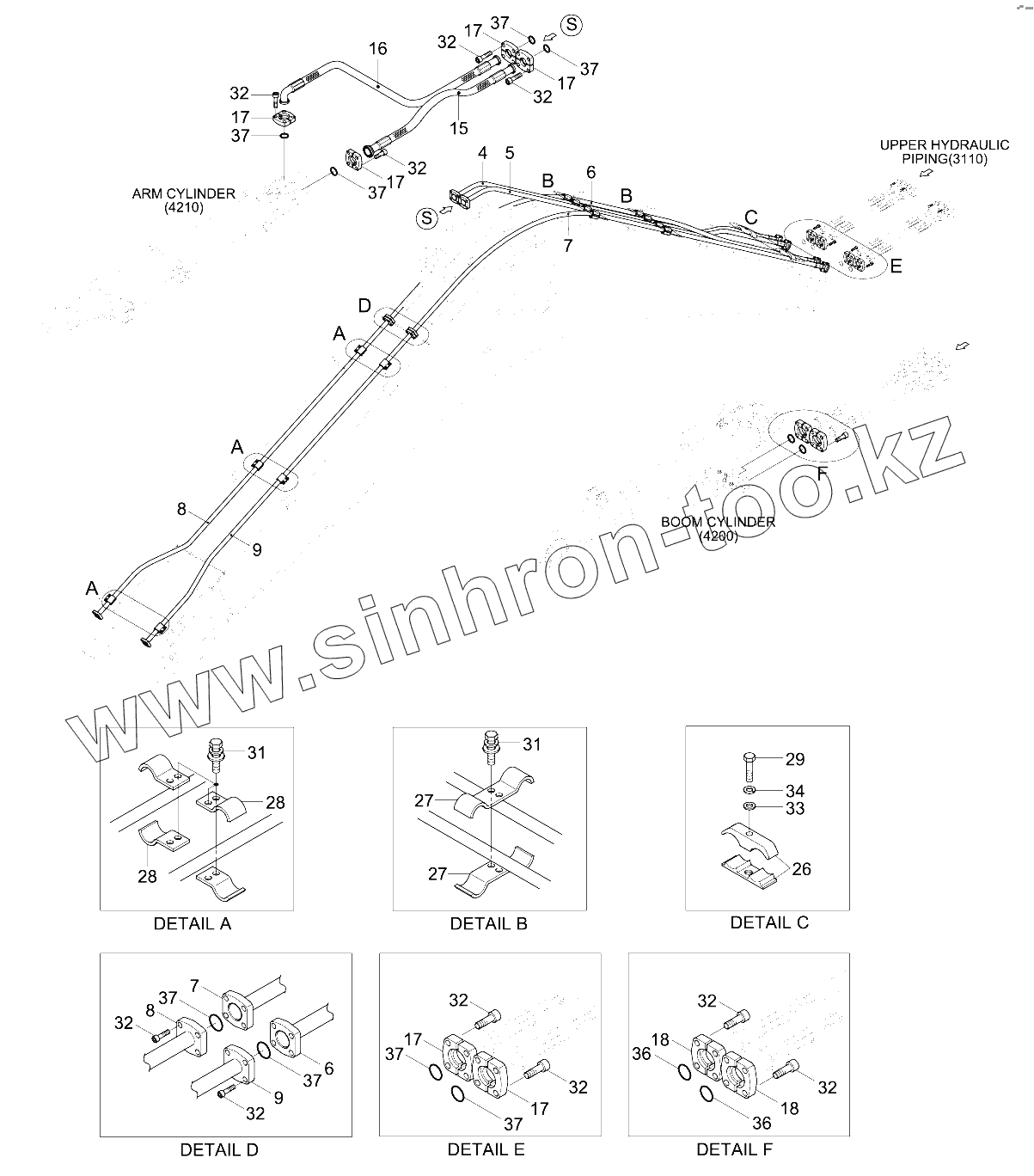

Каталог запасных частей к технике: Hyundai R210W-9. BOOM HYD PIPING (5.2M, SHORT)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
4
5
6
6
7
7
8
8
9
9
15
16
17
17
17
17
17
17
18
18
26
27
27
28
28
29
31
31
32
32
32
32
32
32
32
32
32
32
33
34
36
36
37
37
37
37
37
37
37
37
Позиция на иллюстрации Заводской номер детали Название детали
4 31Q6-51170 PIPE ASSY
5 31Q6-51180 PIPE ASSY
6 31Q6-51190 PIPE WA
7 31Q6-51200 PIPE WA
8 31Q6-51051 Pipe Wa
9 31Q6-51061 Pipe Wa
15 P680-168323 Hose Assy-Flg 0x0
16 31Q7-50200 HOSE ASSY
17 P173-160104 FLANGE-HYD,SPLIT
18 P173-120102 FLANGE-HYD,SPLIT
26 31Q6-50200 CLAMP-PIPE
27 31E7-01750 CLAMP ASSY
28 31E7-01711 CLAMP ASSY
29 S017-120656 BOLT-HEX
31 S037-124026 BOLT-W/WASHER
32 S109-100306 BOLT-SOCKET
33 S403-12200B WASHER-PLAIN
34 S411-120006 WASHER-SPRING
36 Y171-019004 O-RING
37 Y171-024004 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
