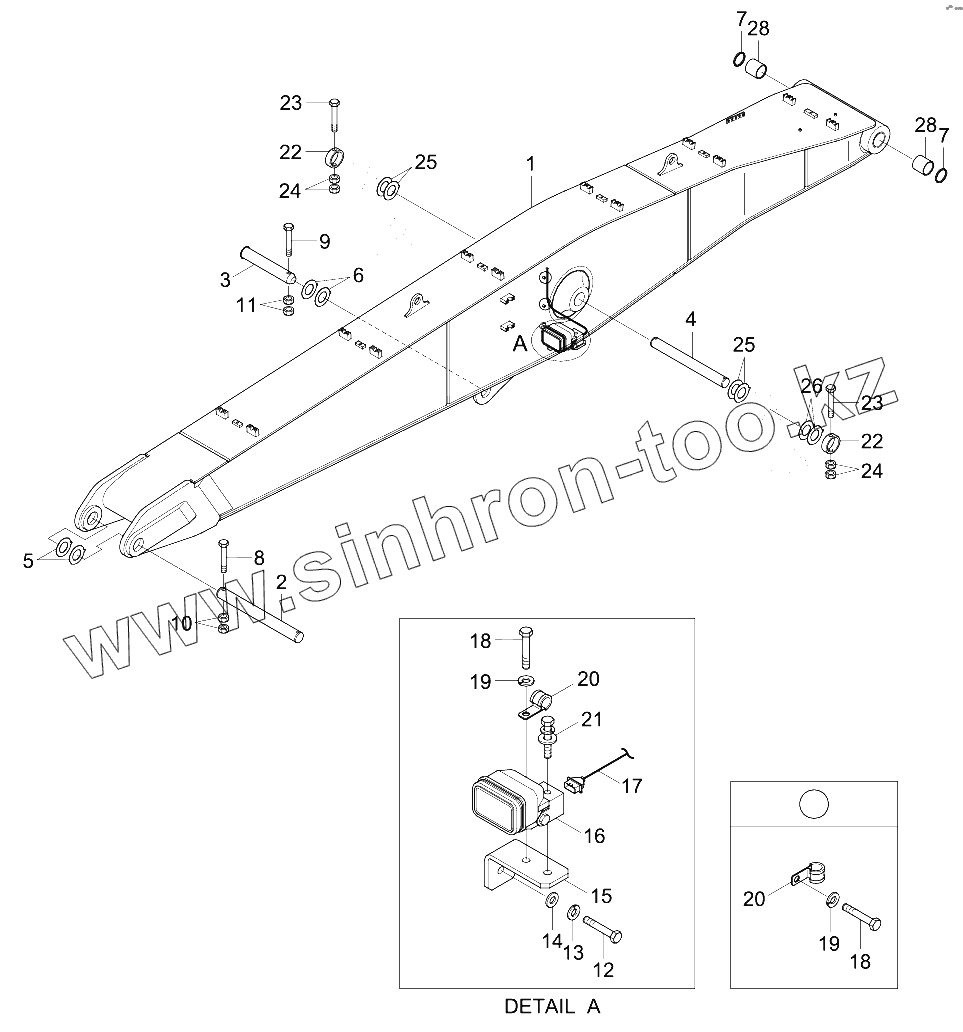

Каталог запасных частей к технике: Hyundai R210W-9. BOOM (6.5M, R210W-9MH)

Тип техники

Марка

Модель

Схема

1

10

11

12

13

14

15

16

17

18

18

19

19

2

20

20

21

22

22

23

23

24

24

25

25

26

28

28

3

4

5

6

7

7

8

9

Позиция на иллюстрации	Заводской номер детали		Название детали
1	101-5404		BOOM ASSY
10	NUT-HEX		NUT-HEX
11	NUT-HEX		NUT-HEX
12	BOLT-HEX		S017-120656
13	WASHER-SPRING		WASHER-SPRING
14	WASHER-PLAIN		WASHER-PLAIN
15	21QB-20240		BRACKET-LIGHT
16	21QB-60700		WORK LAMP ASSY
16-1	S866-240650		BULB
17	21QB-10040		HARNESS-WORK LAMP
18	BOLT-HEX		S017-120656
19	WASHER-SPRING		WASHER-SPRING
2	201-5257		PIN
20	CLIP		CLIP
21	S037-102026		BOLT-W/WASHER
22	61Q6-00320		Pin-Stopper
23	BOLT-HEX		S017-120656
24	NUT-HEX		NUT-HEX
25	61Q6-08030		Shim
26	61Q6-08020		Shim
28	2020021		BUSHING
3	201-5256		PIN
4	PIN		PIN
5	SHIM		SHIM
6	SHIM		SHIM
7	SEAL-DUST		SEAL-DUST
8	BOLT-HEX		S017-120656
9	BOLT-HEX		S017-120656
