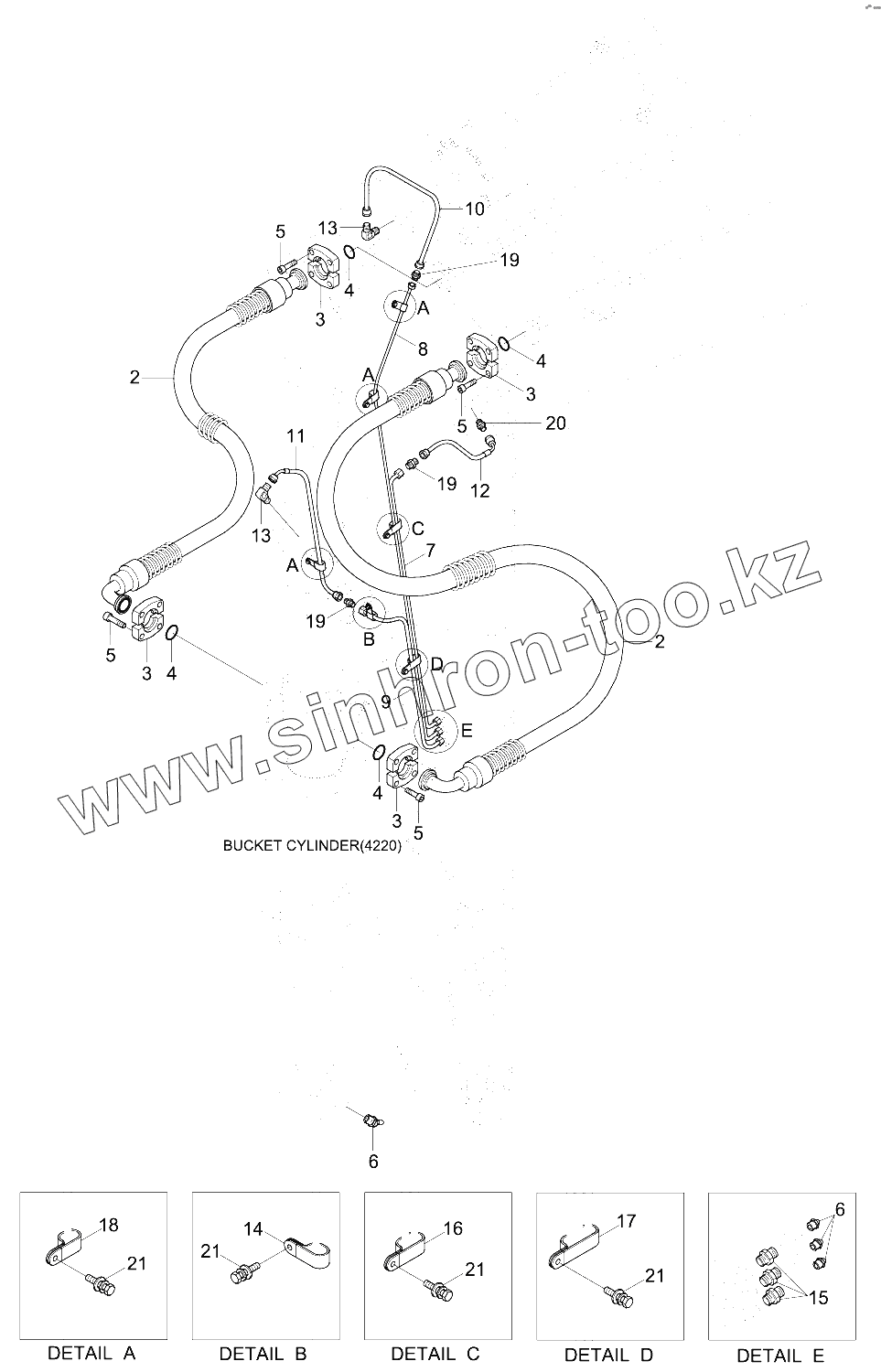

Каталог запасных частей к технике: Hyundai R210W-9. ARM HYD PIPING (AM 2.70M)

Тип техники

Марка

Модель

Схема

2

2

3

3

3

3

4

4

4

4

5

5

5

5

6

6

7

8

9

10

11

12

13

13

14

15

16

17

18

19

19

19

20

21

21

21

21

Позиция на иллюстрации	Заводской номер детали		Название детали
2	31Q6-60121		Hose Assy-Flg 0x90
3	P173-120102		FLANGE-HYD,SPLIT
4	Y171-019004		O-RING
5	S109-100306		BOLT-SOCKET
6	S651-810002		NIPPLE-GREASE
7	31Q6-60240		PIPE ASSY
8	31Q6-60250		PIPE ASSY
9	31Q6-60220		Pipe Assy
10	P843-042011		Hose Assy-Synf 0x0
11	P853-042013		Hose Assy-Syn 0x45
12	P860-042008		HOSE ASSY-SYN 0X90
13	31NB-50280		FITTING
14	31Q6-50370		CLAMP-HOSE
15	31Q8-60150		CONNECTOR-TUBE
16	31Q8-60160		CLAMP-TUBE
17	31Q8-60170		CLAMP-TUBE
18	31Q8-60230		CLAMP-TUBE
19	E131-0626		CONNECTOR
20	P010-430011		CONNECTOR
21	S035-082026		BOLT-W/WASHER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
