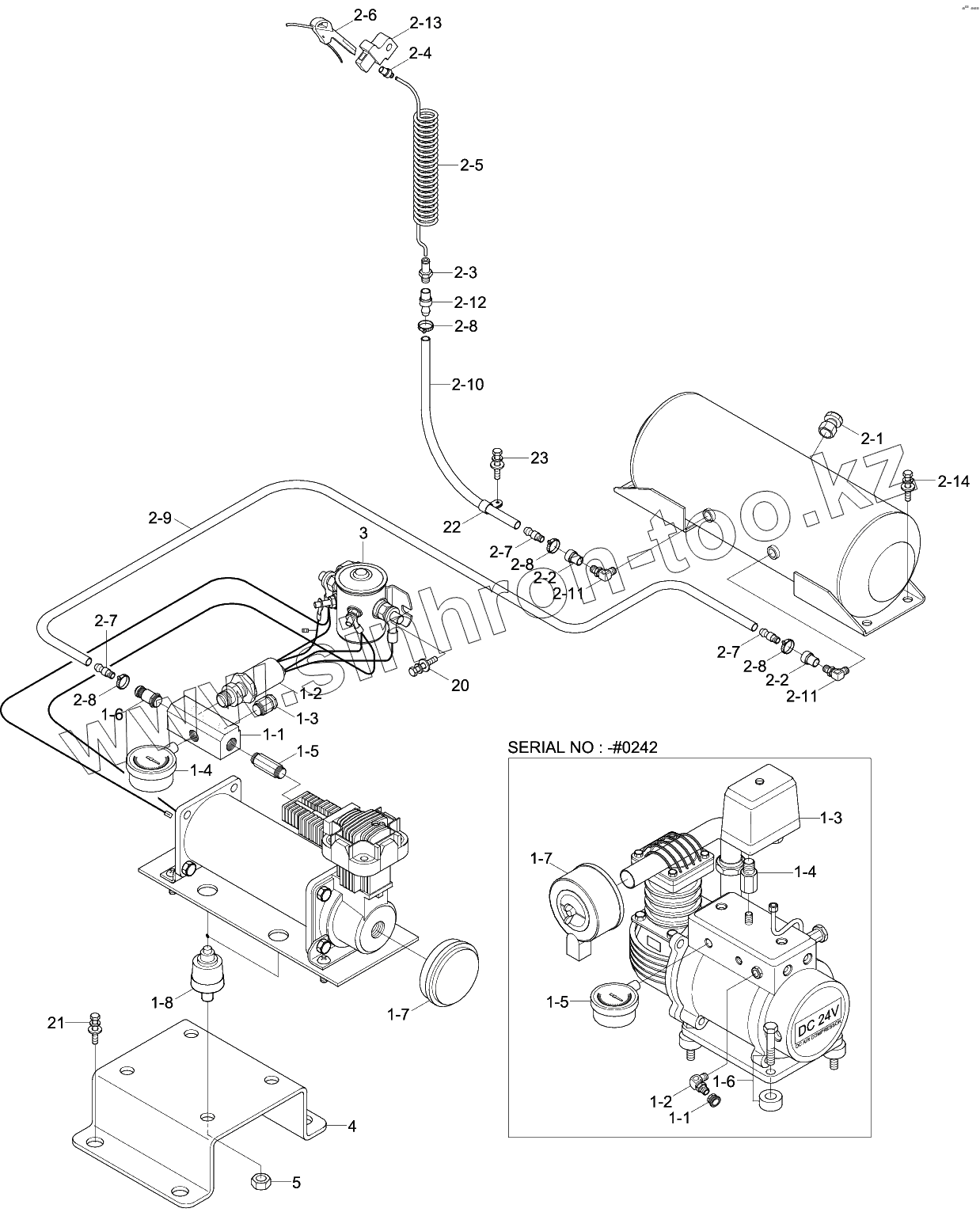

Каталог запасных частей к технике: Hyundai R210W-9. AIR COMPRESSOR ELECTRIC

Тип техники

Марка

Модель

Схема

1-1

1-1

1-2

1-2

1-3

1-3

1-4

1-4

1-5

1-5

1-6

1-6

1-7

1-7

1-8

2-1

2-10

2-11

2-11

2-12

2-13

2-14

2-2

2-2

2-3

2-4

2-5

2-6

2-7

2-7

2-7

2-8

2-8

2-8

2-8

2-9

20

21

22

23

3

4

5

Позиция на иллюстрации	Заводской номер детали		Название детали
22Q6-90610	22Q6-90610		AIR COMPRESSOR SET
22Q6-90611	22Q6-90611		AIR COMPRESSOR SET
1	21Q4-90621		AIR COMPRESSOR
1	21Q4-90622		AIR COMPRESSOR
1	21Q4-90623		Air Compressor
1-1	XKCN-00001		Socket-Mail
1-1	XKCN-00035		Distributor
1-2	XKCN-00002		Elbow-90
1-2	XKCN-00020		Pressure Switch
1-3	XKCN-00003		REDUCER
1-3	XKCN-00036		Valve-Safety
1-4	XKCN-00004		CONNECTOR-PT
1-4	XKCN-00037		Gauge-Pressure
1-5	XKCN-00005		GAUGE-AIR PRESSURE
1-5	XKCN-00038		Valve-Check
1-6	XKCN-00006		Vibration-Rubber Bolt
1-6	XKCN-00001		Socket-Mail
1-7	XKCN-00007		FILTER-AIR
1-7	XKCN-00039		Filter-Air
1-8	XKCN-00020		Pressure Switch
1-8	XKCN-00006		Vibration-Rubber Bolt
2	21Q4-90631		Tank-Air
2-1	XKCN-00008		Bolt-Drain
2-10	XKCN-00016		Hose-Air
2-11	XKCN-00002		Elbow-90
2-12	XKCN-00018		Nipple-Socket
2-13	XKCN-00019		Clamp-Gun
2-14	XKCN-00017		Bolt
2-2	XKCN-00001		Socket-Mail
2-3	XKCN-00009		Plug-Nut
2-4	XKCN-00010		Socket-Nut
2-5	XKCN-00011		Hose-Coil
2-6	XKCN-00012		Gun-Air
2-7	XKCN-00013		Plug-Nipple
2-8	XKCN-00014		Hose-Air
2-9	XKCN-00015		Hose-Air
20	S035-061526		BOLT-W/WASHER
21	S037-122026		BOLT-W/WASHER
21	S037-122026		BOLT-W/WASHER
22	31L7-10340		CLAMP-TUBE INS
23	S037-101526		BOLT-W/WASHER
3	21Q4-90640		Relay Assy
4	22Q6-90650		BRACKET WA
5	S275-080006		NUT-SELF LOCKING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
