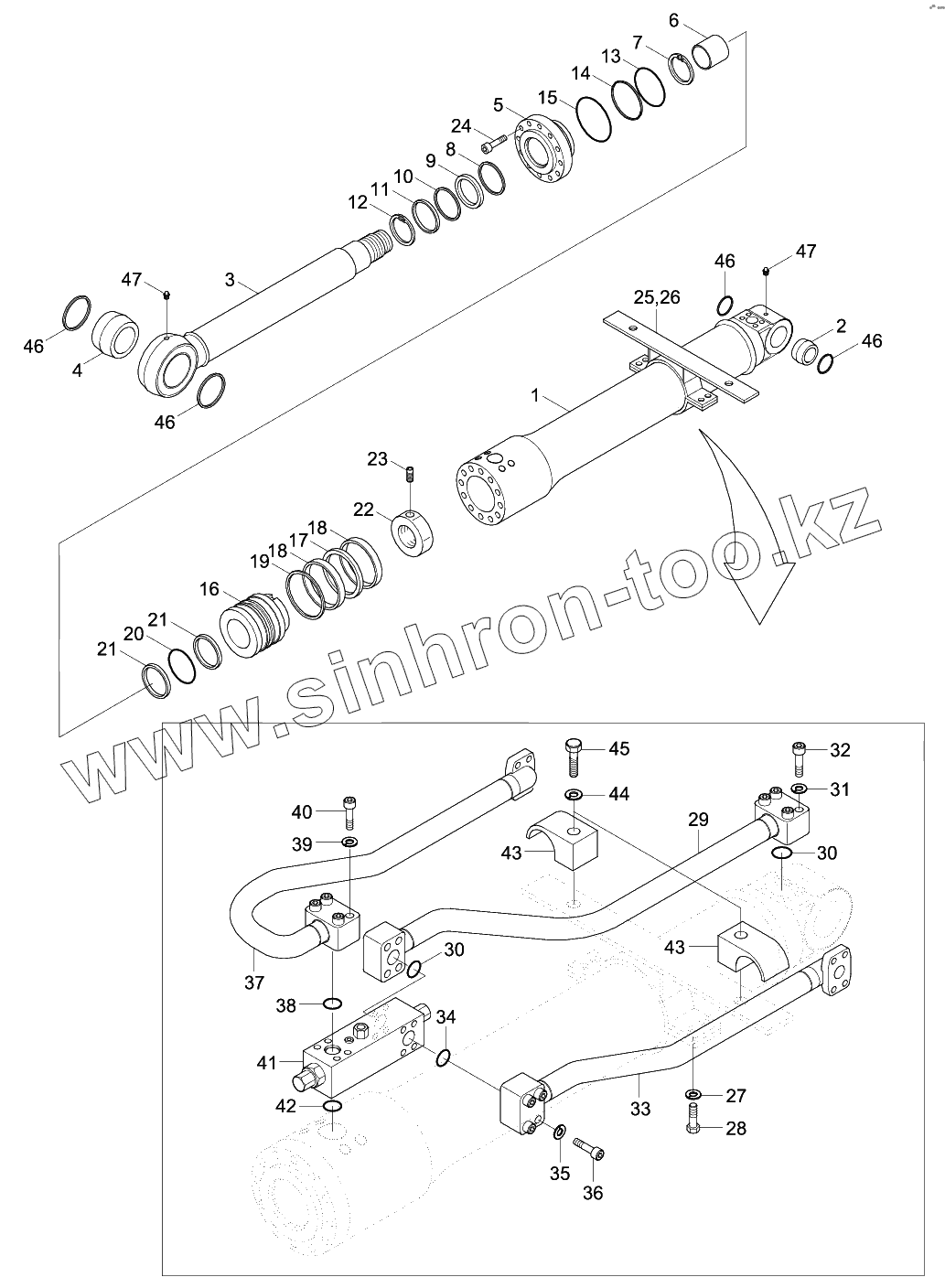

Каталог запасных частей к технике: Hyundai R210W-9. ADJUST CYLINDER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
45
46
46
46
46
47
47
Позиция на иллюстрации Заводской номер детали Название детали
31Q6-54430 31Q6-54430 ADJUST CYLINDER
1 XKCD-02990 TUBE ASSY
2 XKCD-02991 BUSHING-PIN
3 XKCD-02992 ROD ASSY
4 XKCD-02991 BUSHING-PIN
5 XKCD-02993 COVER-ROD
6 XKCD-02994 ROD-BUSHING
7 XKCD-02995 RING-RETAINING
8 XKCD-02996 SEAL-BUFFER
9 XKCD-02997 U-PACKING
10 XKCD-02998 RING-BACK UP
11 XKCD-02999 WIPER-DUST
12 XKCD-03000 RING-RETAINING
13 XKCD-02371 O-RING
14 XKCD-03001 RING-BACK UP
15 XKCD-02373 O-RING
16 XKCD-03002 PISTON
17 XKCD-03003 SEAL-PISTON
18 XKCD-02376 RING-WEAR
19 XKCD-03004 RING-DUST
20 XKCD-00972 O-RING
21 XKCD-03005 RING-BACK UP
22 XKCD-03006 NUT-PISTON
23 XKCD-01205 SCREW-SET
24 XKCD-03007 BOLT-HEX SOCKET
25 XKCD-03008 PIPE BAND ASSY
26 XKCD-03009 BAND-PIPE
27 XKCD-03009 BAND-PIPE
28 XKCD-03010 BOLT-HEX
29 XKCD-03011 PIPE ASSY
30 XKCD-02546 O-RING
31 XKCD-00533 WASHER-SPRING
32 XKCD-03012 BOLT-HEX SOCKET
33 XKCD-03013 PIPE ASSY
34 XKCD-02546 O-RING
35 XKCD-00533 WASHER-SPRING
36 XKCD-03014 BOLT-HEX SOCKET
37 XKCD-03015 PIPE ASSY
38 XKCD-02546 O-RING
39 XKCD-00533 WASHER-SPRING
40 XKCD-03016 BOLT-HEX SOCKET
41 XKCD-03017 VALVE-LOCK
42 XKCD-02546 O-RING
43 XKCD-02547 CLAMP
44 XKCD-00458 WASHER-SPRING
45 XKCD-01727 BOLT-HEX
46 XKCD-03018 WIPER-PIN
47 XKCD-01024 Nipple-Grease
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
