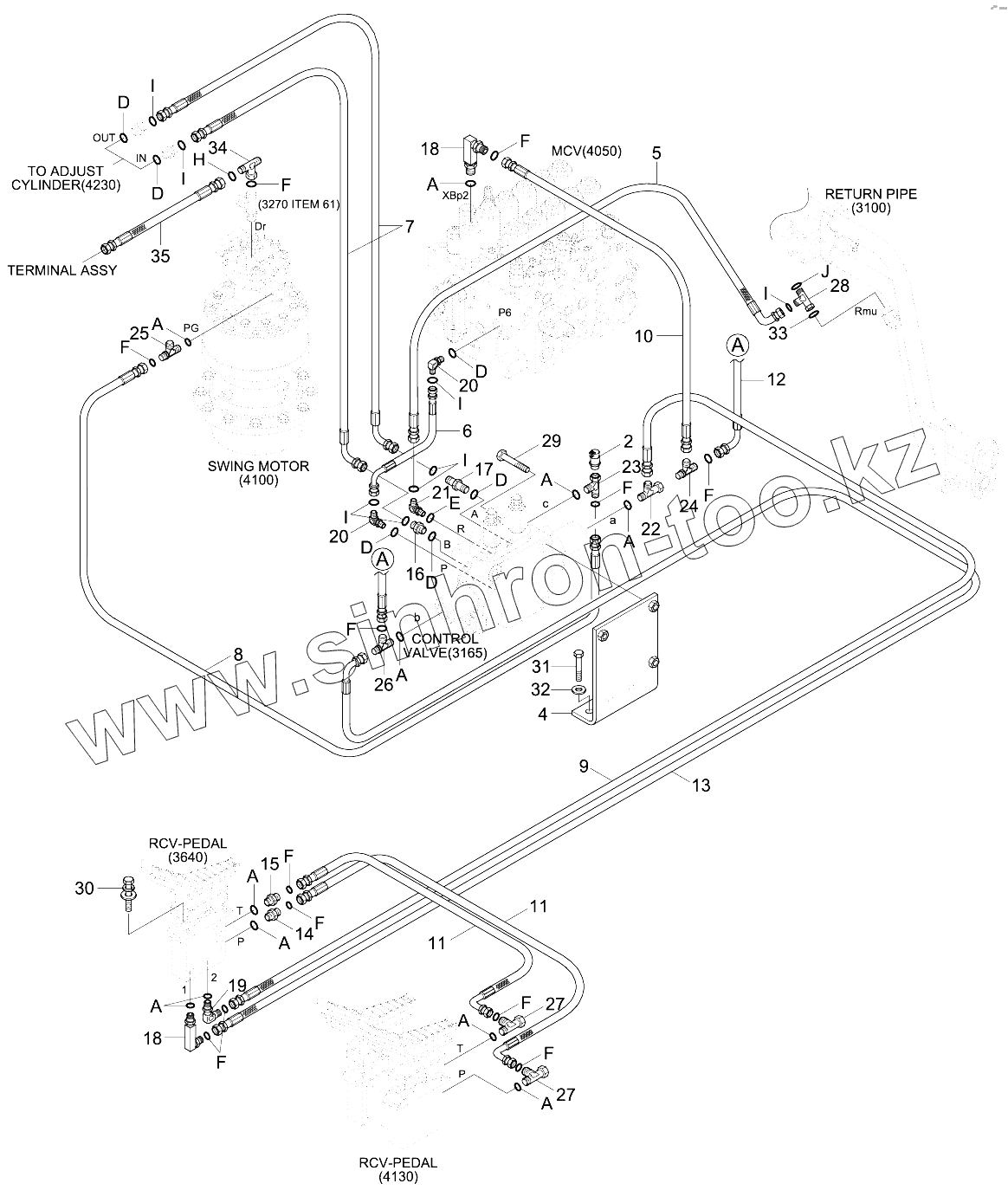

Каталог запасных частей к технике: Hyundai R210NLC-9. UPPER HYD PIPING (ADJUST BOOM)
2
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
18
19
20
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
A
A
A
A
A
A
A
A
A
A
D
D
D
D
D
D
E
F
F
F
F
F
F
F
F
F
F
F
H
I
I
I
I
I
I
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Q4-40830 | 31Q4-40830 | SENSOR-PRESSURE | |
| 2 | 31Q8-40520 | Sensor-Pressure | |
| 4 | 31Q6-13510 | Bracket-Control Vlv | |
| 5 | 31Q6-12180 | Hose Assy-Orfs 0x90 | |
| 6 | P933-128015 | Hose Assy-Orfs 0x90 | |
| 7 | P934-128017 | Hose Assy-Orfs 0x90 | |
| 8 | X400-042009 | Hose Assy-Synf Orfs | |
| 9 | X400-042071 | HOSE ASSY-SYNF,ORFS | |
| 10 | X400-042011 | HOSE ASSY-SYNF,ORFS | |
| 11 | X420-042010 | HOSE ASSY-ORFS 0X90 | |
| 12 | X420-042016 | HOSE ASSY-ORFS 0X90 | |
| 13 | X420-042081 | Hose Assy-Orfs 0x90 | |
| 14 | 31N6-25060 | FILTER-LAST GUARD | |
| 15 | X500-110001 | CONNECTOR-ORFS | |
| 16 | X500-110004 | CONNECTOR-ORFS | |
| 17 | X511-112545 | Connector-Long,Orfs | |
| 18 | 31N6-25110 | ELBOW-90,LONG | |
| 19 | X520-110001 | ELBOW-90,ORFS | |
| 20 | X520-110004 | ELBOW-90,ORFS | |
| 21 | X520-110018 | Elbow-90, Orfs | |
| 22 | 31N4-22170 | TEE-RUN TYPE | |
| 23 | 31N6-12080 | Tee-Orifice | |
| 24 | 31Q6-20180 | Tee-Shuttle | |
| 25 | X810-045151 | Tee-B/Type, Orfs | |
| 26 | X820-045151 | TEE-R/TYPE,ORFS | |
| 27 | X840-515151 | Tee-R/Type, Swivel, Orfs | |
| 28 | X840-555455 | Tee-R/Type,Swivel,Orfs | |
| 29 | S017-100856 | Bolt-Hex | |
| 30 | S037-103026 | BOLT-W/WASHER | |
| 31 | S037-123026 | BOLT-W/WASHER | |
| 32 | S403-10100B | WASHER-PLAIN | |
| 33 | S621-021001 | O-RING | |
| 34 | X840-535153 | Tee-R/Type,Swivel,Orfs | |
| 35 | P913-042015 | Hose Assy-Orfs 0x0 | |
| A | S631-011004 | O-RING | |
| D | S631-024004 | O-RING | |
| E | S631-029004 | O-RING | |
| F | S621-011001 | O-RING | |
| H | S621-014001 | O-RING | |
| I | S621-018001 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
