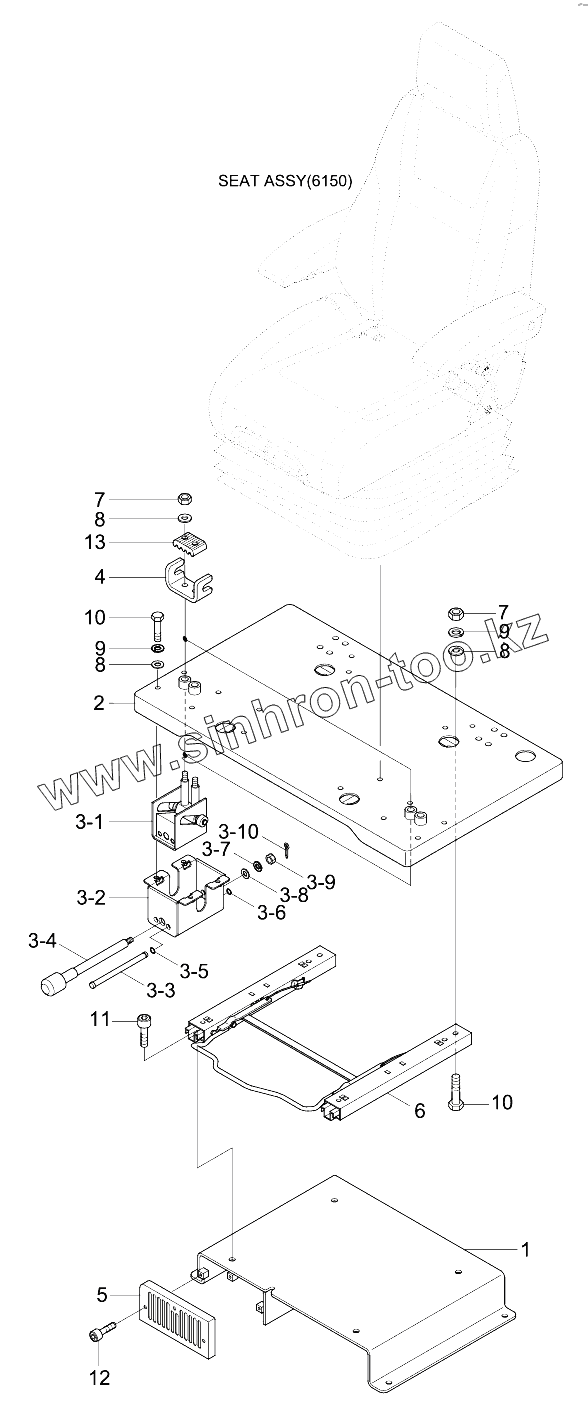

Каталог запасных частей к технике: Hyundai R210NLC-9. SEAT BASE ASSY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3-1
3-2
3-3
3-4
3-5
3-6
3-7
3-8
3-9
3-10
4
5
6
7
7
8
8
8
9
9
10
10
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали
71Q6-20011 71Q6-20011 Seat Base Assy
1 71Q6-20020 Seat Base Wa-Lower
2 71Q6-20100 Seat Base Wa-Upper
3 71Q6-20200 Console Tilting Assy
3-1 71Q6-20210 Block Assy-Guide
3-2 71Q6-20290 Bracket-Tilting Wa
3-3 71Q6-20350 Bar-Guide
3-4 71Q6-20360 Knob-Tilting
3-5 S601-016004 Ring-Retaining
3-6 S601-010004 Ring-Retaining
3-7 S041-101006 Washer-Conical Spring
3-8 S403-10100B WASHER-PLAIN
3-9 S225-10000B Nut-Slotted
3-10 S461-250252 Pin-Split
4 71Q6-20371 Bracket-Guide
5 71Q6-20380 Cover-Foot
6 71Q6-22810 Sliding Rail Assy
7 S205-08100B NUT-HEX
8 S403-08200B WASHER-PLAIN
9 S411-080006 WASHER-SPRING
10 S015-080206 Bolt-Hex
11 S109-080206 BOLT-SOCKET
12 S132-061546 SCREW-W/WASHER
13 71Q6-23030 Pad-Rubber
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
