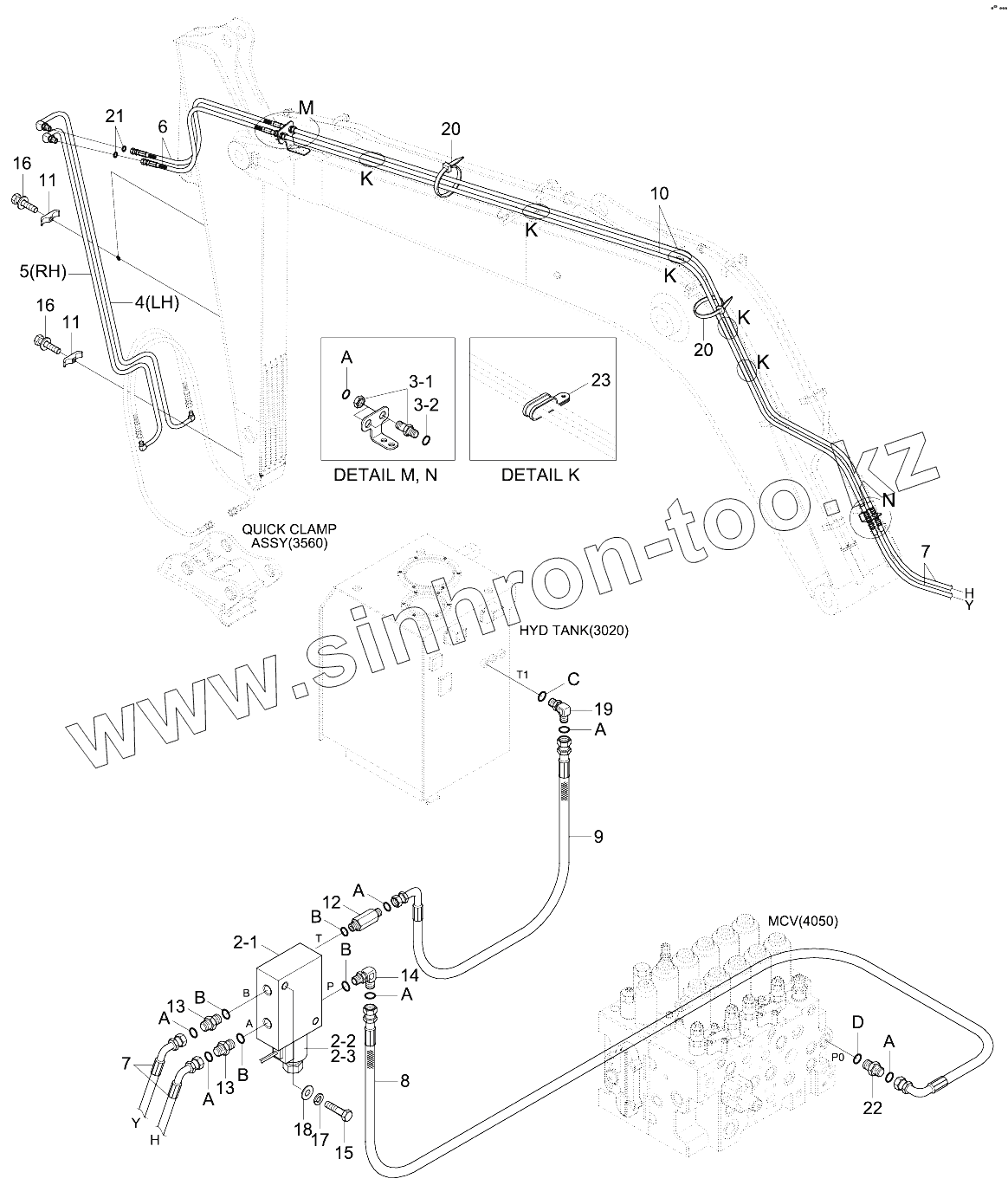

Каталог запасных частей к технике: Hyundai R210NLC-9. QUICK CLAMP PIPING
21
A
A
A
A
A
A
2
2-1
2-2
2-3
3-1
3-2
4
5
6
7
7
8
9
10
11
11
12
13
13
14
15
16
16
17
18
19
20
20
22
23
B
B
B
B
C
D
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 21 | S621-011001 | O-RING | |
| A | S621-011001 | O-RING | |
| 31Q6-91700 | 31Q6-91700 | Pipe Wa | |
| 31Q6-91710 | 31Q6-91710 | Pipe Wa | |
| P915-048030 | P915-048030 | Hose Assy-Orfs,Thd 0x0 | |
| P915-048022 | P915-048022 | Hose Assy-Orfs,Thd 0x0 | |
| P910-048119 | P910-048119 | Hose Assy-Orfs 0x0 | |
| 2 | 31Q6-91720 | SOLENOID VALVE-Q/CLAMP | |
| 2-1 | B-34EA-91720 | MANIFOLD | |
| 2-2 | GS044200NC | VALVE-SOLENOID | |
| 2-3 | LTC0627VMD/DT | COIL | |
| 3 | 31N8-95770 | TERMINAL-Q/CLAMP | |
| 3-1 | X540-120001 | CONNECTOR-ORFS | |
| 3-2 | S621-011001 | O-RING | |
| 4 | 31Q6-91520 | Pipe Wa | |
| 5 | 31Q6-91530 | Pipe Wa | |
| 6 | P915-048033 | Hose Assy-Orfs 0x0 | |
| 7 | P920-048037 | Hose Assy-Orfs 0x45 | |
| 8 | P930-048018 | Hose Assy-Orfs 0x90 | |
| 9 | P930-042010 | Hose Assy-Orfs 0x90 | |
| 10 | P910-048121 | Hose Assy-Orfs 0x0 | |
| 11 | 34EA-91811 | CLAMP-PIPE | |
| 12 | X511-104512 | CONNECTOR-LONG,ORFS | |
| 13 | X500-110001 | CONNECTOR-ORFS | |
| 14 | X520-110001 | ELBOW-90,ORFS | |
| 15 | S017-100556 | BOLT-HEX | |
| 16 | S037-103026 | BOLT-W/WASHER | |
| 17 | S411-100006 | WASHER-SPRING | |
| 18 | S403-10200B | WASHER-PLAIN | |
| 19 | X520-110012 | ELBOW-90,ORFS | |
| 20 | S554-054300 | CLAMP-BAND | |
| 22 | 31NB-20140 | CONNECTOR-ORFS | |
| 23 | 31L7-10200 | CLAMP-TUBE | |
| B | S631-011004 | O-RING | |
| C | S631-014004 | O-RING | |
| D | S631-024004 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
