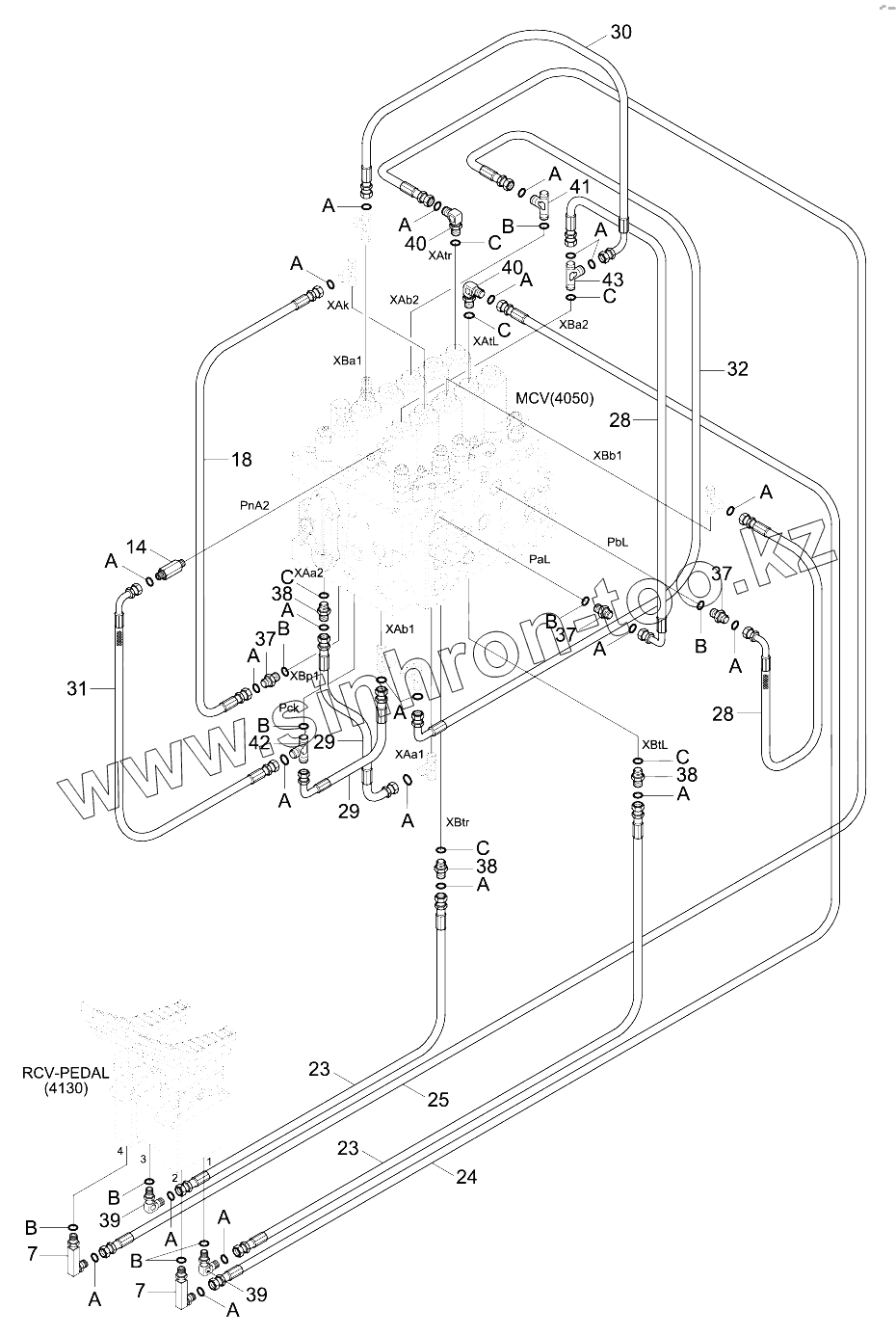

Каталог запасных частей к технике: Hyundai R210NLC-9. PILOT HYD PIPING (CONTROL 3)
7
7
14
18
23
23
24
25
28
28
29
29
30
31
32
37
37
37
38
38
38
39
39
40
40
41
42
43
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
B
B
B
B
B
B
B
B
C
C
C
C
C
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7 | 31N6-25110 | ELBOW-90,LONG | |
| 14 | X511-104515 | CONNECTOR-LONG,ORFS | |
| 18 | X400-042020 | Hose Assy-Synf, Orfs | |
| 23 | X400-042062 | HOSE ASSY-SYNF,ORFS | |
| 24 | X400-042068 | Hose Assy-Synflex,Orfs | |
| 25 | X400-042070 | Hose Assy-Synf,Orfs | |
| 28 | X420-042007 | HOSE ASSY-ORFS 0X90 | |
| 29 | X420-042008 | HOSE ASSY-ORFS 0X90 | |
| 30 | X420-042010 | HOSE ASSY-ORFS 0X90 | |
| 31 | X420-042016 | HOSE ASSY-ORFS 0X90 | |
| 32 | X420-042026 | HOSE ASSY-ORFS 0X90 | |
| 37 | XKAY-00817 | Connector | |
| 38 | XKAY-00798 | Connector-Orfs | |
| 39 | X520-110001 | ELBOW-90,ORFS | |
| 40 | X520-110012 | ELBOW-90,ORFS | |
| 41 | X810-045151 | Tee-B/Type, Orfs | |
| 42 | X820-045151 | TEE-R/TYPE,ORFS | |
| 43 | X820-065151 | Tee-R/Type, Orfs | |
| A | S631-011004 | O-RING | |
| B | S631-014004 | O-RING | |
| C | S621-011001 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
