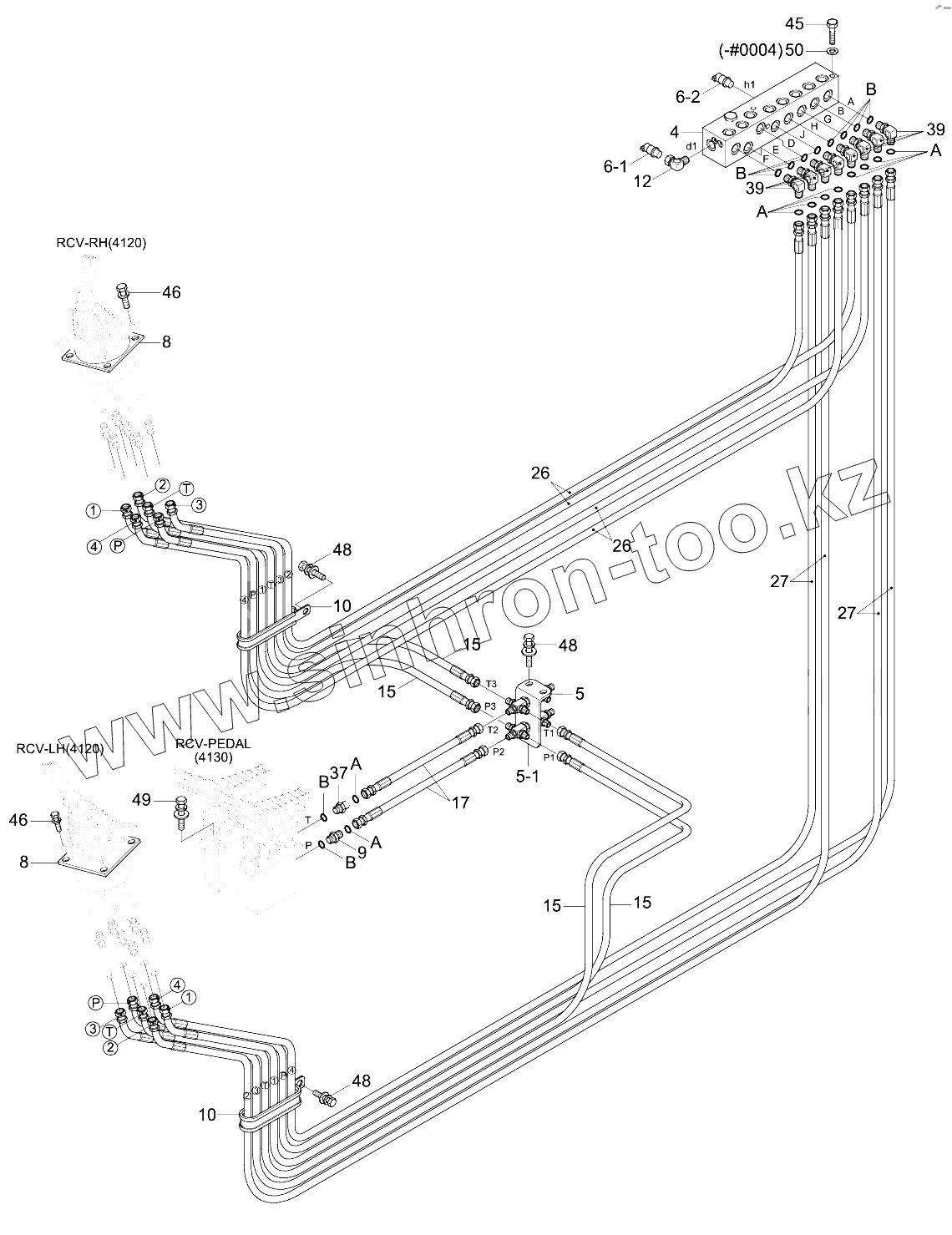

Каталог запасных частей к технике: Hyundai R210NLC-9. PILOT HYD PIPING (CONTROL 1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
5-1
6-2
4
5
6-1
8
8
9
10
10
12
15
15
15
15
17
26
26
27
27
37
39
39
45
46
46
48
48
48
49
50
A
A
A
A
B
B
B
B
Позиция на иллюстрации Заводской номер детали Название детали
5-1 31N6-25040 Cross-Bulkhead Type
6-2 31Q8-40520 Sensor-Pressure
31Q4-40620 31Q4-40620 SENSOR-PRESSURE
31Q4-40830 31Q4-40830 SENSOR-PRESSURE
4 31Q6-20171 Block-Terminal
5 31N6-25100 Cross Assy
6-1 31Q8-40520 Sensor-Pressure
8 31M6-51061 SHIM
9 31N6-25060 FILTER-LAST GUARD
10 31L7-10240 CLAMP-TUBE INS
12 31E5-11110 ADAPTER
15 P920-042023 Hose Assy-Orfs 0x45
17 P910-042018 HOSE ASSY-ORFS 0X0
26 P410-042046 Hose Assy-Comp 0x45
27 P410-042050 Hose Assy-Comp 0x45
37 XKAY-00817 Connector
39 X520-110001 ELBOW-90,ORFS
45 S015-080756 BOLT-HEX
46 S035-063046 BOLT-W/WASHER
48 S037-102526 BOLT-W/WASHER
49 S037-103026 BOLT-W/WASHER
50 S403-08100B WASHER-PLAIN
A S621-011001 O-RING
B S631-011004 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
