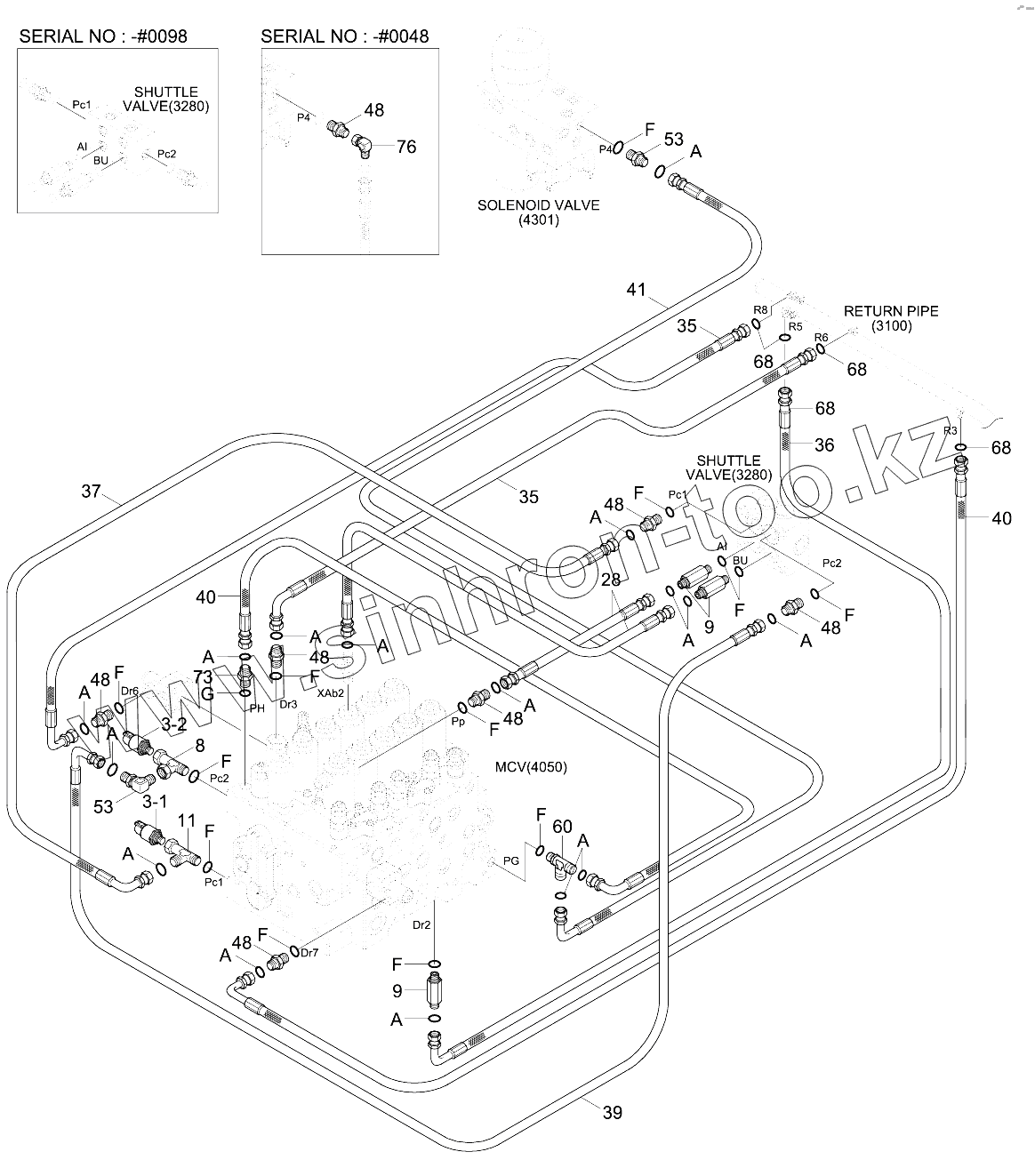

Каталог запасных частей к технике: Hyundai R210NLC-9. PILOT HYD PIPING (BASE 3)
3-2
A
A
A
A
A
A
A
A
A
A
A
A
A
A
3-1
8
9
9
11
28
35
35
36
37
39
40
40
41
48
48
48
48
48
48
48
53
53
60
68
68
68
68
73
76
F
F
F
F
F
F
F
F
F
F
F
F
G
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3-2 | 31Q8-40510 | Sensor-Pressure | |
| A | S621-011001 | O-RING | |
| 31Q4-40610 | 31Q4-40610 | SENSOR-PRESSURE | |
| 31Q4-40820 | 31Q4-40820 | SENSOR-PRESSURE | |
| X420-042038 | X420-042038 | Hose Assy-Orfs 0x90 | |
| 3-1 | 31Q8-40510 | Sensor-Pressure | |
| 8 | 31N6-66080 | TEE-BRENCH TEST | |
| 9 | 31N8-40100 | CONNECTOR-LONG,ORFS | |
| 11 | 31NB-20130 | TEE-RUN TYPE/TEST | |
| 28 | X400-042026 | Hose Assy-Synflex, Orfs | |
| 35 | X420-042008 | HOSE ASSY-ORFS 0X90 | |
| 36 | X420-042015 | Hose Assy-Orfs 0x90 | |
| 37 | X420-042017 | HOSE ASSY-ORFS 0X90 | |
| 39 | X420-042019 | Hose Assy-Orfs 0x90 | |
| 40 | X420-042020 | Hose Assy-Orfs 0x90 | |
| 41 | X420-042037 | Hose Assy-Orfs 0x90 | |
| 48 | X500-110001 | CONNECTOR-ORFS | |
| 53 | X520-110001 | ELBOW-90,ORFS | |
| 60 | X820-045151 | TEE-R/TYPE,ORFS | |
| 68 | S621-011001 | O-RING | |
| 73 | X500-110013 | CONNECTOR-ORFS | |
| 76 | X850-515100 | ELBOW-90 SWIVEL,ORFS | |
| F | S631-011004 | O-RING | |
| G | S631-014004 | O-RING |
