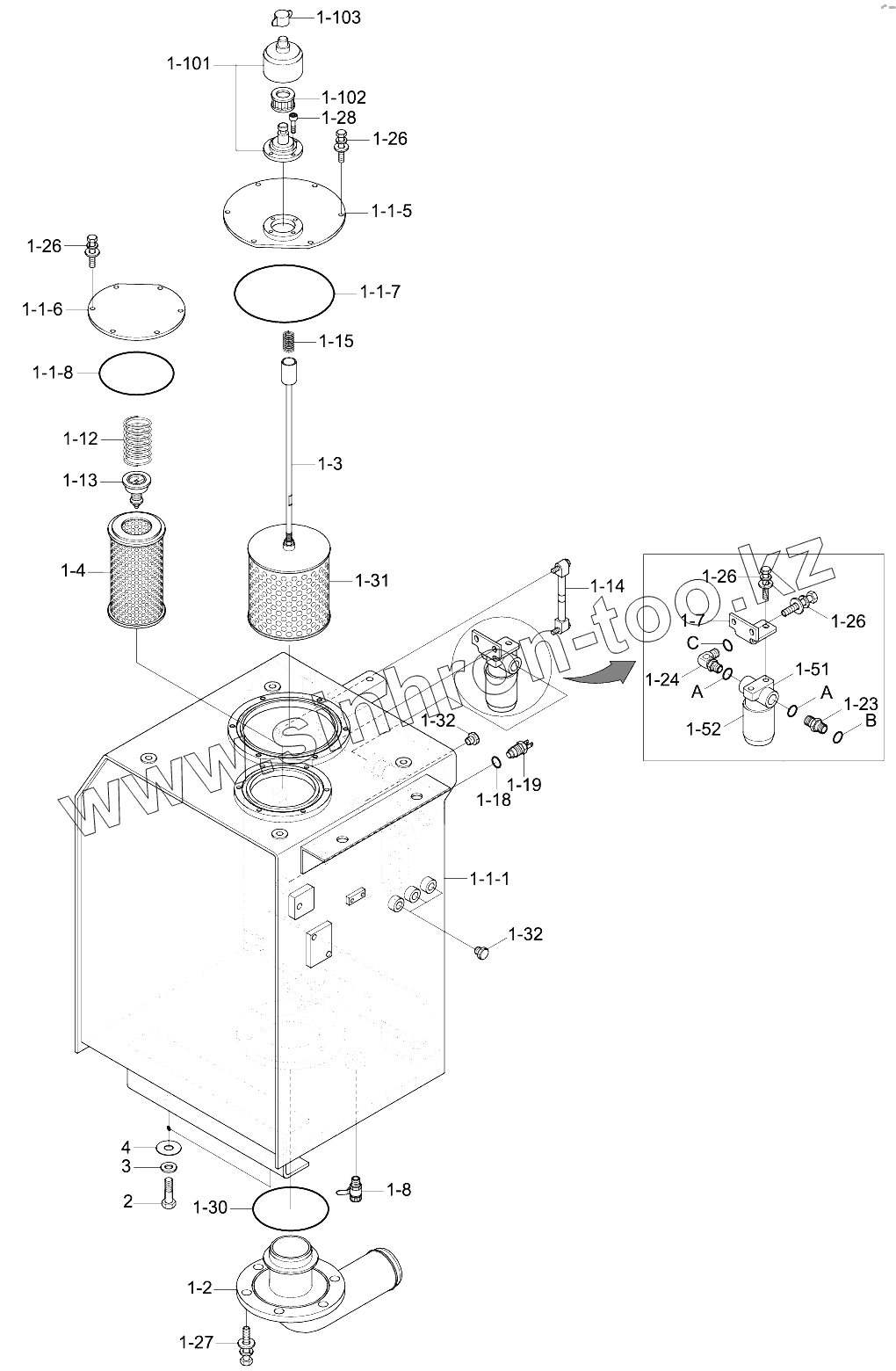

Каталог запасных частей к технике: Hyundai R210NLC-9. HYDRAULIC TANK

Тип техники

Марка

Модель

Схема

1

1-1-1

1-1-5

1-1-6

1-1-7

1-1-8

1-2

1-3

1-4

1-5

1-7

1-8

1-12

1-13

1-14

1-15

1-18

1-19

1-23

1-24

1-26

1-26

1-26

1-26

1-27

1-28

1-30

1-31

1-32

1-32

1-51

1-52

1-101

1-102

1-103

2

3

4

A

A

B

C

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Fuel&HydTankAssy		Fuel & Hyd Tank Assy
1-1-1	31Q6-03310		Hyd Tank Wa
1-1-5	31Q6-03150		Cover-Suction
1-1-6	31Q6-03160		Cover-Return
1-1-7	S632-220001		O-RING
1-1-8	S632-170001		O-RING
1-2	31Q6-01120		Pipe Wa-Suction
1-3	31Q6-01130		STRAINER ASSY
1-4	31N4-01460		Element-Return Filter
1-5	31N8-01350		FILTER-DRAIN
1-7	31Q6-01160		BRACKET
1-8	31Q6-01360		VALVE-DRAIN
1-10	31EE-02100		Air Breather
1-12	E131-0220		Spring
1-13	E131-0256		VALVE-BYPASS
1-14	E131-0473		GAUGE-LEVEL
1-15	E131-0594		SPRING
1-18	21EA-50260		PACKING-TEMP SW
1-19	21EN-40100		SENDER-TEMP
1-23	X500-110005		CONNECTOR-ORFS
1-24	X500-110018		Connector-Orfs
1-26	S037-102526		BOLT-W/WASHER
1-27	S037-103026		BOLT-W/WASHER
1-28	S109-060156		BOLT-SOCKET
1-30	S632-150001		O-RING
1-31	E131-0214		ELEMENT
1-32	P220-110103		PLUG-HEX
1-51	31N8-01370		HEAD-DRAIN FILTER
1-52	31N8-01360		CARTRIDGE-DRAIN FILTER
1-101	PM102-0001R		Body
1-102	31EE-02110		Element
1-103	XKCT-00001		Nut Cap
2	S017-20050D		BOLT-HEX
3	91E6-60200-DA		WASHER-HARDENED
4	31N8-01300		SHIM
A	S631-029004		O-RING
B	S621-021001		O-RING
C	S621-018001		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
