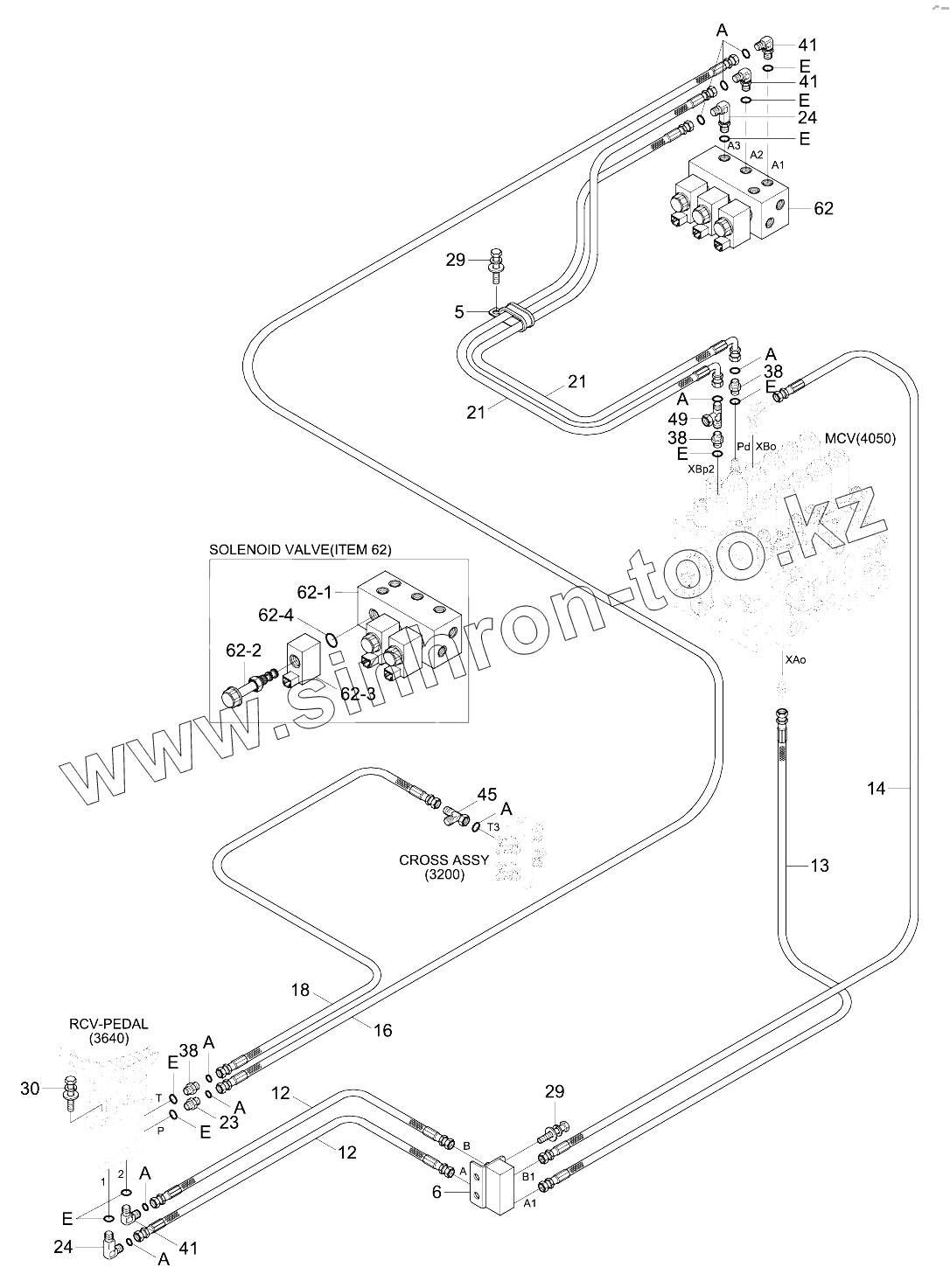

Каталог запасных частей к технике: Hyundai R210NLC-9. DOUBLE ACTING MAIN PIPING KIT 1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
5
6
12
12
13
14
16
18
21
21
23
24
24
29
29
30
38
38
38
41
41
41
45
49
62
62
62-1
62-2
62-3
62-4
A
A
A
A
A
A
A
A
E
E
E
E
E
E
E
E
Позиция на иллюстрации Заводской номер детали Название детали
33Q6-90410 33Q6-90410 D/Act Main Piping Kit
AttachPipingKit AttachPipingKit Attach Piping Kit
5 31L7-10250 CLAMP-TUBE,INS SINGLE
6 31Q6-90460 5-SHUTTLE ASSY
12 P910-042023 Hose Assy-Orfs 0x0
13 P910-042046 HOSE ASSY-ORFS 0X0
14 P910-042055 Hose Assy-Orfs 0x0
16 P910-042078 Hose Assy-Orfs 0x0
18 P910-042018 HOSE ASSY-ORFS 0X0
21 P930-042048 Hose Assy-Orfs 0x90
23 XKAY-00819 Filter-Last Guard
24 31N6-25110 ELBOW-90,LONG
29 S037-102026 BOLT-W/WASHER
30 S037-103026 BOLT-W/WASHER
38 XKAY-00817 Connector
41 X520-110001 ELBOW-90,ORFS
45 X840-515151 Tee-R/Type, Swivel, Orfs
49 31N6-30130 TEE-SHUTTLE,S/NUT
62 31Q6-20050 VALVE-SOLENOID
62-1 34Q6-20050 MANIFOLD
62-2 XKAL-00016 Solenoid Valve
62-3 XKAL-00050 Coil-2
62-4 230.00.064.0 SEAL
A S621-011001 O-RING
E S631-011004 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
