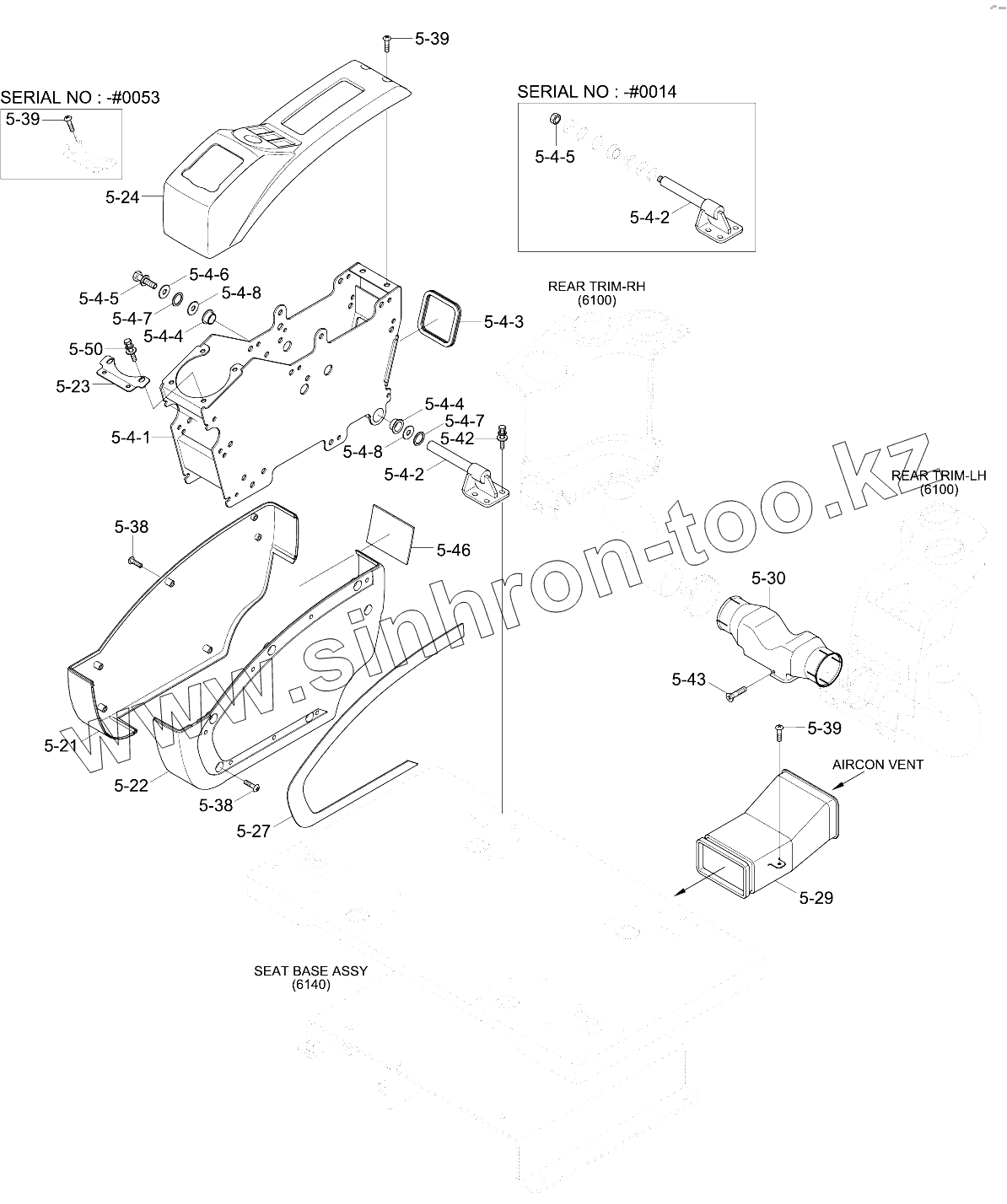

Каталог запасных частей к технике: Hyundai R210NLC-9. CONSOLE BOX 3 (RH)

Тип техники

Марка

Модель

Схема

5-50

5-4-1

5-4-2

5-4-2

5-4-3

5-4-4

5-4-4

5-4-5

5-4-5

5-4-6

5-4-7

5-4-7

5-4-8

5-4-8

5-21

5-22

5-23

5-24

5-27

5-29

5-30

5-38

5-38

5-39

5-39

5-39

5-42

5-43

5-46

Позиция на иллюстрации	Заводской номер детали		Название детали
5-50	S035-061526		BOLT-W/WASHER
71Q6-23690	71Q6-23690		Console Frame Assy-Rh
71Q6-23720	71Q6-23720		Bracket Wa-Console
S037-102016	S037-102016		BOLT-W/WASHER
71Q6-23700	71Q6-23700		Shim(20t)-Round
5	BottomPlateSubAssy		Bottom Plate Sub Assy
5-4	71Q6-21301		Console Frame Assy-Rh
5-4-1	71Q4-21341		Frame Wa-Console
5-4-2	71Q6-21311		Bracket Wa-Console
5-4-3	71Q6-21420		Grommet
5-4-4	S731-020020		BUSHING-DU
5-4-5	S275-12000B		Nut-Self Locking
5-4-6	71Q6-22690		Shim-Round
5-4-7	71Q6-22631		Shim(10t)-Console
5-4-8	71Q6-23080		Shim(10t)-Console
5-21	71Q6-22050GG		Console Cover-Low, Rh
5-22	71Q6-22010GG		Console Cover-Low, Lh
5-23	71Q6-21610		BRACKET-CONSOLE UP
5-24	71Q6-22070GG		CONSOLE COVER-UP,RH
5-27	71Q6-22031		CONSOLE COVER-TRIM
5-29	71Q6-22590		DUCT-SEAT
5-30	71Q6-22280		DUCT-VENT
5-38	S002-06010B		SCREW-TRUS HEAD
5-39	S002-06015B		SCREW-TRUS HEAD
5-42	S035-082026		BOLT-W/WASHER
5-43	S151-050106		SCREW-TAPPING
5-46	71Q6-22670		Protector

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
