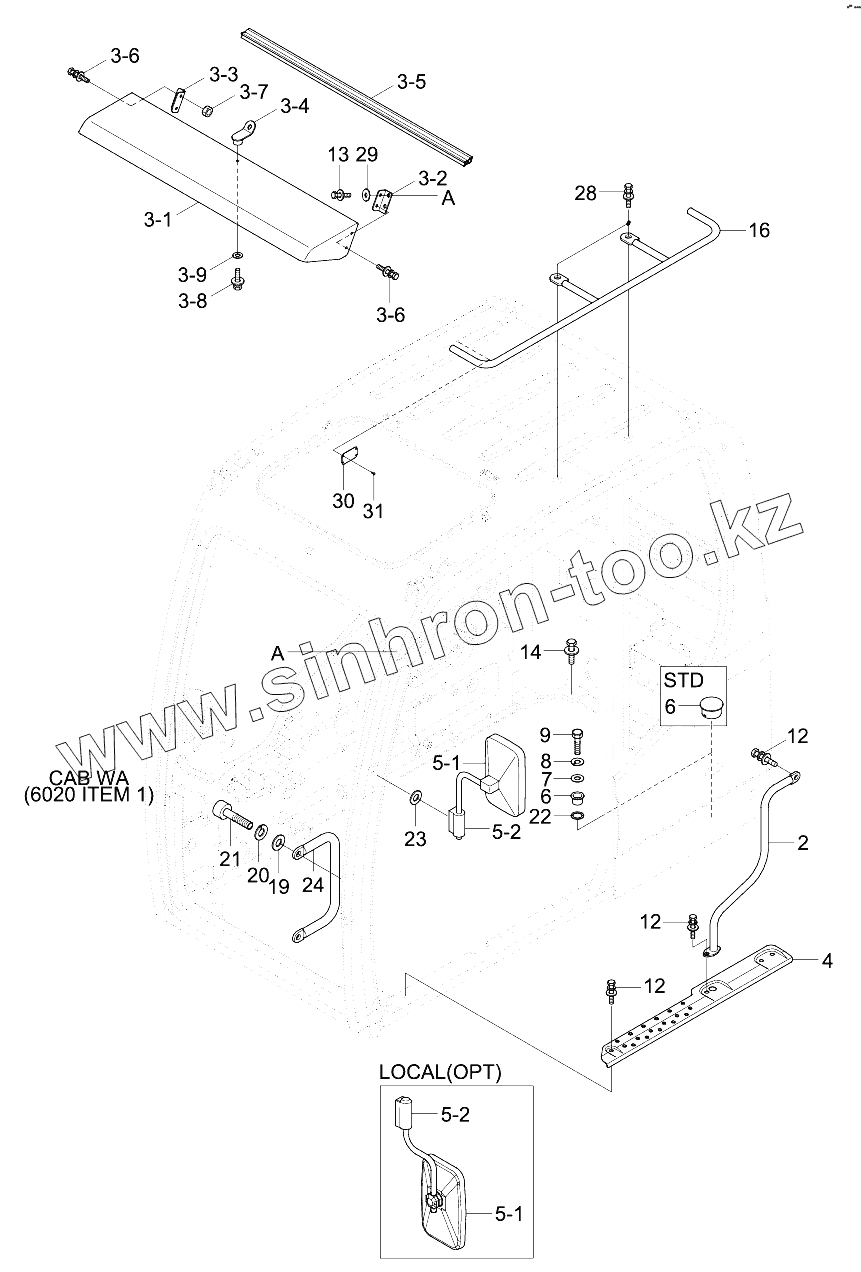

Каталог запасных частей к технике: Hyundai R210NLC-9. CAB MOUNTING

Тип техники

Марка

Модель

Схема

13

29

30

31

2

3-1

3-2

3-3

3-4

3-5

3-6

3-6

3-8

3-9

4

5-1

5-1

5-2

5-2

6

6

7

8

9

12

12

12

14

16

19

20

21

22

23

24

28

Позиция на иллюстрации	Заводской номер детали		Название детали
13	S015-060156		BOLT-HEX
29	S403-06500B		WASHER-PLAIN
30	91Q6-01282		Plate-Rops
31	91EK-12010		RIVET
71Q6-04511	71Q6-04511		BOSS
2	71Q6-02705		HANDRAIL
3	71Q6-04301		RAIN GUARD ASSY
3-1	71Q6-04311		RAIN GUARD
3-2	71Q6-04321		BRACKET-LH
3-3	71Q6-04331		BRACKET-RH
3-4	71Q6-04341		BRACKET WA
3-5	S772-008800		WEATHER STRIP
3-6	S035-062066		BOLT-W/WASHER
3-8	S015-060156		BOLT-HEX
3-9	S403-06500B		WASHER-PLAIN
4	71Q6-04501		NON SLIP PLATE
5	71N8-47001GG		MIRROR & STAY ASSY-LH
5-1	71N8-47101		MIRROR
5-2	71N8-47200GG		STAY ASSY
6	75Q4-03010		CAP
7	S441-300006		WASHER-HARDENED
8	S411-300006		WASHER-SPRING
9	S017-30110D		BOLT-HEX
12	S037-102526		BOLT-W/WASHER
14	S037-123526		BOLT-W/WASHER
16	71Q6-06360		HANDRAIL ASSY
19	S403-10100B		WASHER-PLAIN
20	S411-100006		WASHER-SPRING
21	S109-100256		BOLT-SOCKET
22	71Q6-01590		SPONGE
23	S403-10500B		WASHER-PLAIN
24	71Q6-01472		HANDRAIL
25	71Q6-06411		Stay-Mirror
26	71Q4-47100		Mirror
27	S037-122526		BOLT-W/WASHER
28	S037-123026		BOLT-W/WASHER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
