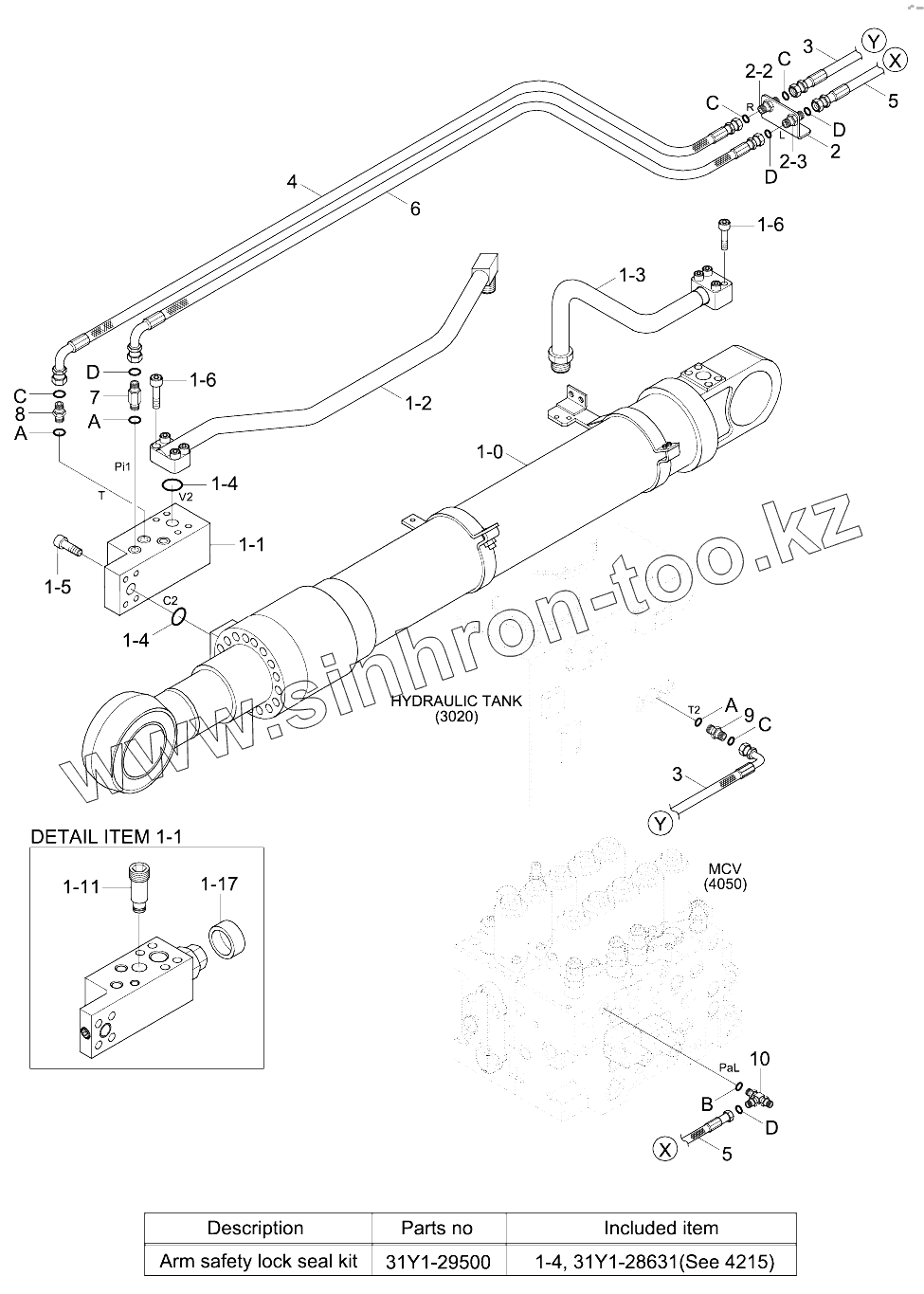

Каталог запасных частей к технике: Hyundai R210NLC-9. ARM SAFETY LOCK SYSTEM (ADJUST BOOM)

Тип техники

Марка

Модель

Схема

1

1-0

1-1

1-1

1-2

1-3

1-4

1-4

1-4

1-5

1-6

1-6

1-11

1-17

2

2-2

2-3

3

3

4

5

5

6

7

8

9

10

A

A

A

B

C

C

C

C

D

D

D

D

K

Позиция на иллюстрации	Заводской номер детали		Название детали
1	31Q6-55210		Arm Cyl-Safety Lock
1-0	ArmCylSubAssy		Arm Cyl Sub Assy
1-1	31Q6-55030		Valve-Safety Lock
1-2	31Y1-39110		Pipe Assy-Rv
1-3	31Y1-39100		Pipe Assy-B
1-4	Y171-024004		O-RING
1-5	S107-120556		BOLT-SOCKET
1-6	S107-120554		BOLT-SOCKET
1-11	XKCH-00001		Valve-Relief
1-17	DCP-002A		Cap
2	31N6-90660		Termianl-Safety Vlv
2-2	X540-120002		Connector-Orfs
2-3	X540-120001		CONNECTOR-ORFS
3	P930-062058		Hose Assy-Orfs 0x90
4	P930-062112		Hose Assy-Orfs 0x90
5	P910-042032		HOSE ASSY-ORFS 0X0
6	P930-042112		Hose Assy-Orfs 0x90
7	X511-104513		CONNECTOR-LONG,ORFS
8	X500-110011		CONNECTOR-ORFS
9	X500-110002		CONNECTOR-ORFS
10	X820-045151		TEE-R/TYPE,ORFS
A	S631-014004		O-RING
B	S631-011004		O-RING
C	S621-012001		O-RING
D	S621-011001		O-RING
K	31Y1-29500		Seal Kit

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
