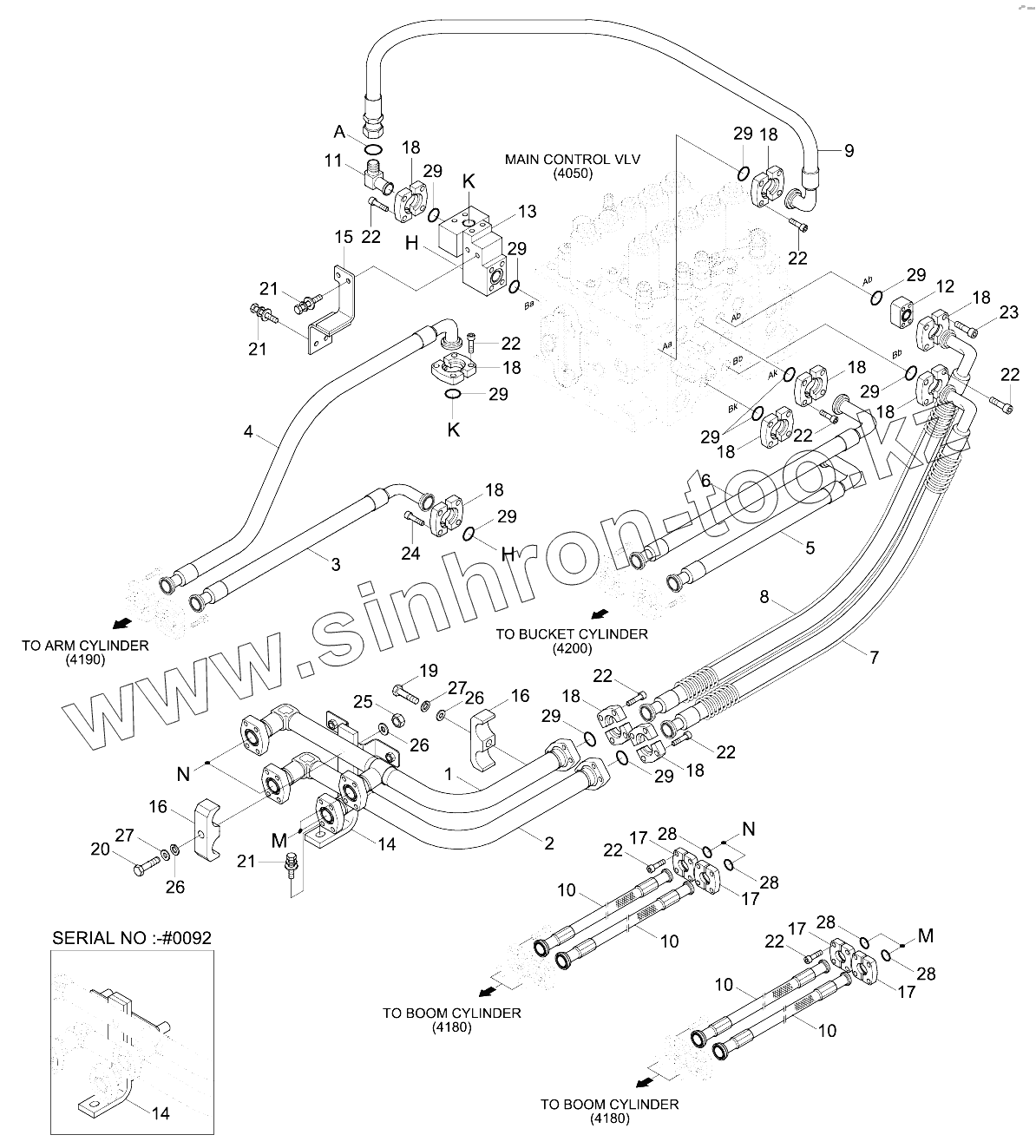

Каталог запасных частей к технике: Hyundai R210LC-9. UPPER HYD PIPING (ATTACH)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
10
10
11
12
13
14
14
15
16
16
17
17
17
17
18
18
18
18
18
18
18
18
18
18
19
20
21
21
21
22
22
22
22
22
22
22
22
22
23
24
25
26
26
26
27
27
28
28
28
28
29
29
29
29
29
29
29
29
29
29
A
Позиция на иллюстрации Заводской номер детали Название детали
31Q6-13390 31Q6-13390 Hose Assy
31Q6-11321 31Q6-11321 Bracket Wa
31Q6-11322 31Q6-11322 Bracket Wa
S017-120956 S017-120956 BOLT-HEX
1 31Q6-11270 Pipe Wa
2 31Q6-11300 Pipe Wa
3 31Q6-12340 Hose Assy
4 31Q6-12350 Hose Assy
5 31Q6-12360 Hose Assy
6 31Q6-12370 Hose Assy
7 31Q6-12380 Hose Assy
8 31Q6-12390 Hose Assy
9 31Q6-11380 Hose Assy
10 P683-127316 Hose Assy-Flg 0x0
11 31NB-10380 Elbow-90,Orfs
12 31Q6-11410 Block-Flange
13 31Q6-12401 BLOCK
14 31Q6-11320 Bracket
15 31Q6-12420 BRACKET
16 31Q6-11330 CLAMP
17 P173-120102 FLANGE-HYD,SPLIT
18 P173-160104 FLANGE-HYD,SPLIT
19 S017-120706 BOLT-HEX
20 S017-120856 Bolt-Hex
21 S037-123026 BOLT-W/WASHER
22 S109-100306 BOLT-SOCKET
23 S109-100506 BOLT-SOCKET
24 S109-101006 BOLT-SOCKET
25 S205-121006 Nut-Hex
26 S403-12200B WASHER-PLAIN
27 S411-12000B WASHER-SPRING
28 Y171-019004 O-RING
29 Y171-024004 O-RING
A S631-029004 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
