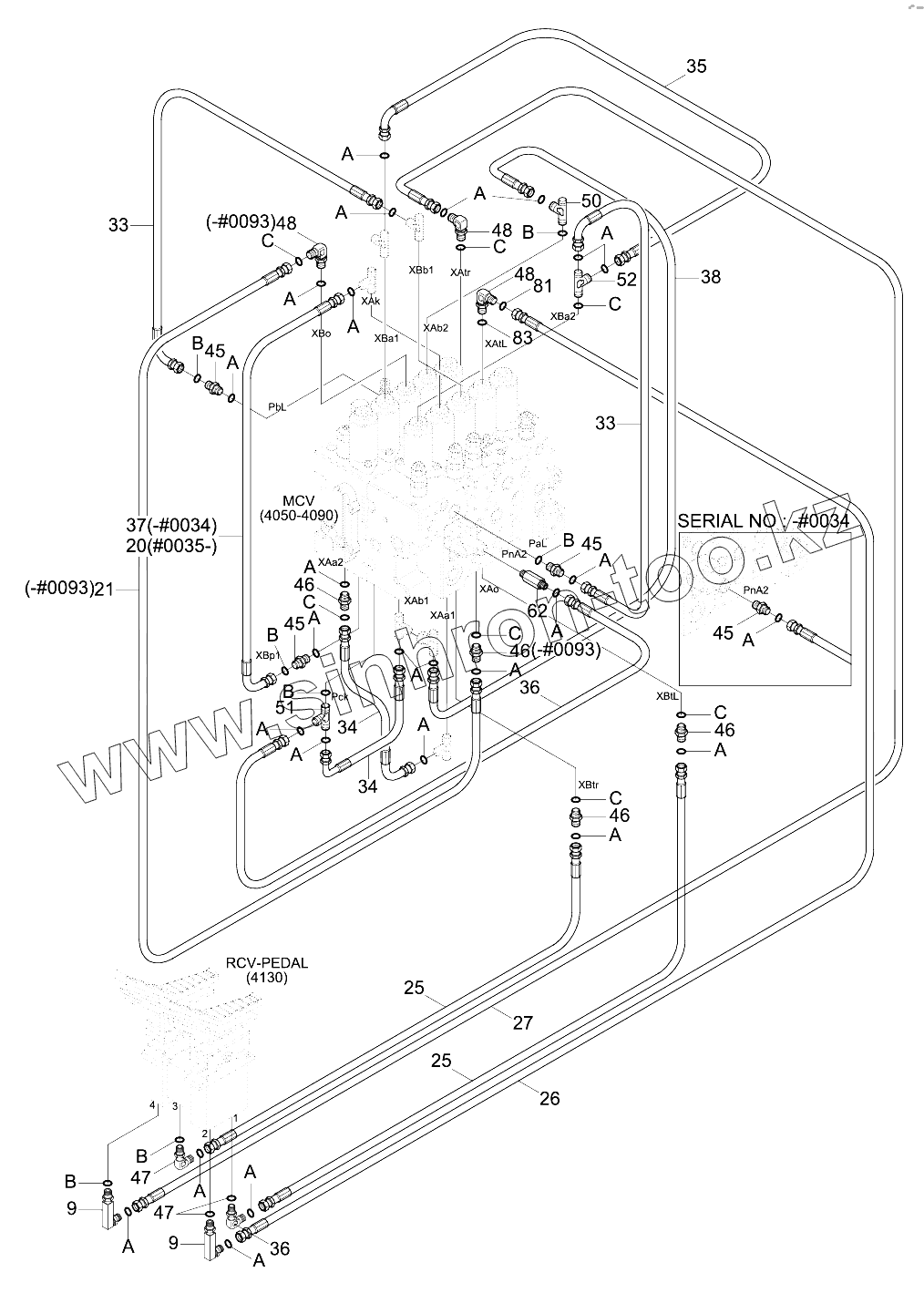

Каталог запасных частей к технике: Hyundai R210LC-9. PILOT HYD PIPING (CNTL 3, PATTERN CHANGE)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
P910-042064
9
9
20
21
26
27
33
33
34
34
35
36
36
37
38
45
45
45
45
46
46
46
46
47
47
48
48
48
50
51
62
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
B
B
B
B
B
B
B
C
C
C
C
C
C
C
Позиция на иллюстрации Заводской номер детали Название детали
P910-042064 P910-042064 Hose Assy-Orfs 0x0
9 31N6-25110 ELBOW-90,LONG
20 P910-042020 Hose Assy-Orfs 0x0
21 P910-042064 Hose Assy-Orfs 0x0
26 P910-042070 HOSE ASSY-ORFS 0X0
27 P910-042072 Hose Assy-Orfs 0x0
33 P930-042007 HOSE ASSY-ORFS 0X90
34 P930-042008 Hose Assy-Orfs 0x90
35 P930-042010 Hose Assy-Orfs 0x90
36 P930-042016 HOSE ASSY-ORFS 0X90
37 P930-042018 HOSE ASSY-ORFS 0X90
38 P930-042026 HOSE ASSY-ORFS 0X90
45 X500-110001 CONNECTOR-ORFS
46 X500-110013 CONNECTOR-ORFS
47 X520-110001 ELBOW-90,ORFS
48 X520-110012 ELBOW-90,ORFS
50 X810-045151 Tee-B/Type, Orfs
51 X820-045151 TEE-R/TYPE,ORFS
62 31N8-40100 CONNECTOR-LONG,ORFS
A S621-011001 O-RING
B S631-011004 O-RING
C S631-014004 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
