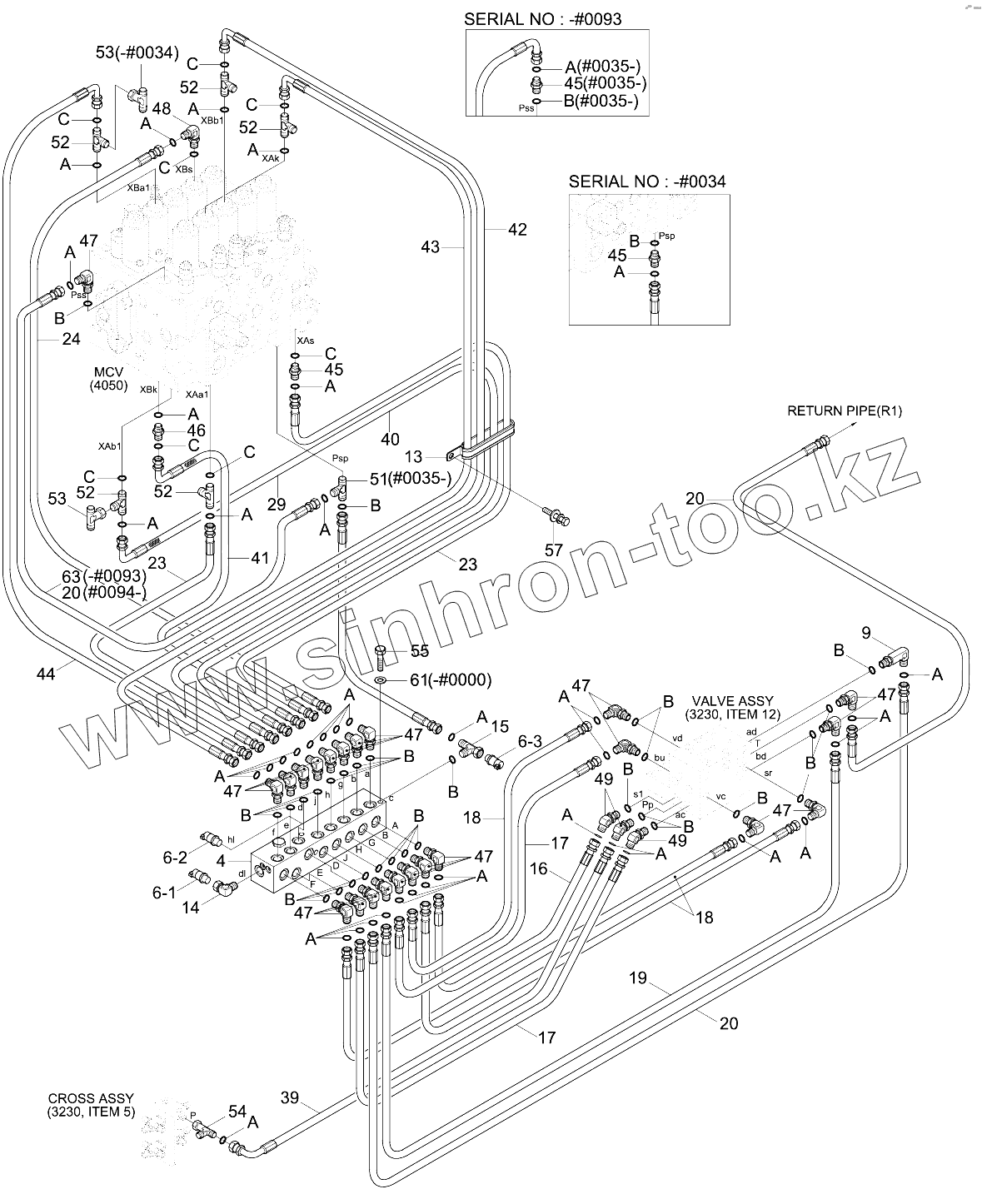

Каталог запасных частей к технике: Hyundai R210LC-9. PILOT HYD PIPING (CNTL 2, PATTERN CHANGE)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
31Q4-40830
31Q4-40830
4
6-1
9
13
14
15
16
17
17
18
18
19
20
20
20
23
23
24
39
40
41
42
43
44
45
45
45
46
47
47
47
47
47
47
47
47
48
51
52
52
52
52
52
53
53
54
55
57
61
63
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
B
B
B
B
B
B
B
B
B
B
B
B
B
B
B
C
C
C
C
C
C
C
C
Позиция на иллюстрации Заводской номер детали Название детали
31Q4-40830 31Q4-40830 SENSOR-PRESSURE
31Q4-40830 31Q4-40830 SENSOR-PRESSURE
P930-042041 P930-042041 Hose Assy-Orfs 0x90
4 31Q6-20171 Block-Terminal
6-1 31Q8-40520 Sensor-Pressure
9 31N6-25110 ELBOW-90,LONG
13 31L7-10270 CLAMP-TUBE
14 31E5-11110 ADAPTER
15 31NA-22310 Tee-Branch Type
16 P910-042011 Hose Assy-Orfs 0x0
17 P910-042014 Hose Assy-Orfs 0x0
18 P910-042015 Hose Assy-Orfs 0x0
19 P910-042018 HOSE ASSY-ORFS 0X0
20 P910-042020 Hose Assy-Orfs 0x0
22 P910-042033 HOSE ASSY-ORFS 0X0
23 P910-042035 Hose Assy-Orfs 0x0
24 P910-042042 HOSE ASSY-ORFS 0X0
39 P930-042027 Hose Assy-Orfs 0x90
40 P930-042033 HOSE ASSY-ORFS 0X90
41 P930-042036 Hose Assy-Orfs 0x90
42 P930-042038 HOSE ASSY-ORFS 0X90
43 P930-042042 Hose Assy-Orfs 0x90
44 P930-042044 Hose Assy-Orfs 0x90
45 X500-110001 CONNECTOR-ORFS
46 X500-110013 CONNECTOR-ORFS
47 X520-110001 ELBOW-90,ORFS
48 X520-110012 ELBOW-90,ORFS
51 X820-045151 TEE-R/TYPE,ORFS
52 X820-065151 Tee-R/Type, Orfs
53 X840-515151 Tee-R/Type, Swivel, Orfs
54 X840-525152 TEE-R/TYPE,SWIVEL,ORFS
55 S015-080756 BOLT-HEX
57 S037-102026 BOLT-W/WASHER
61 S403-08100B WASHER-PLAIN
63 P930-042020 HOSE ASSY-ORFS 0X90
A S621-011001 O-RING
B S631-011004 O-RING
C S631-014004 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
