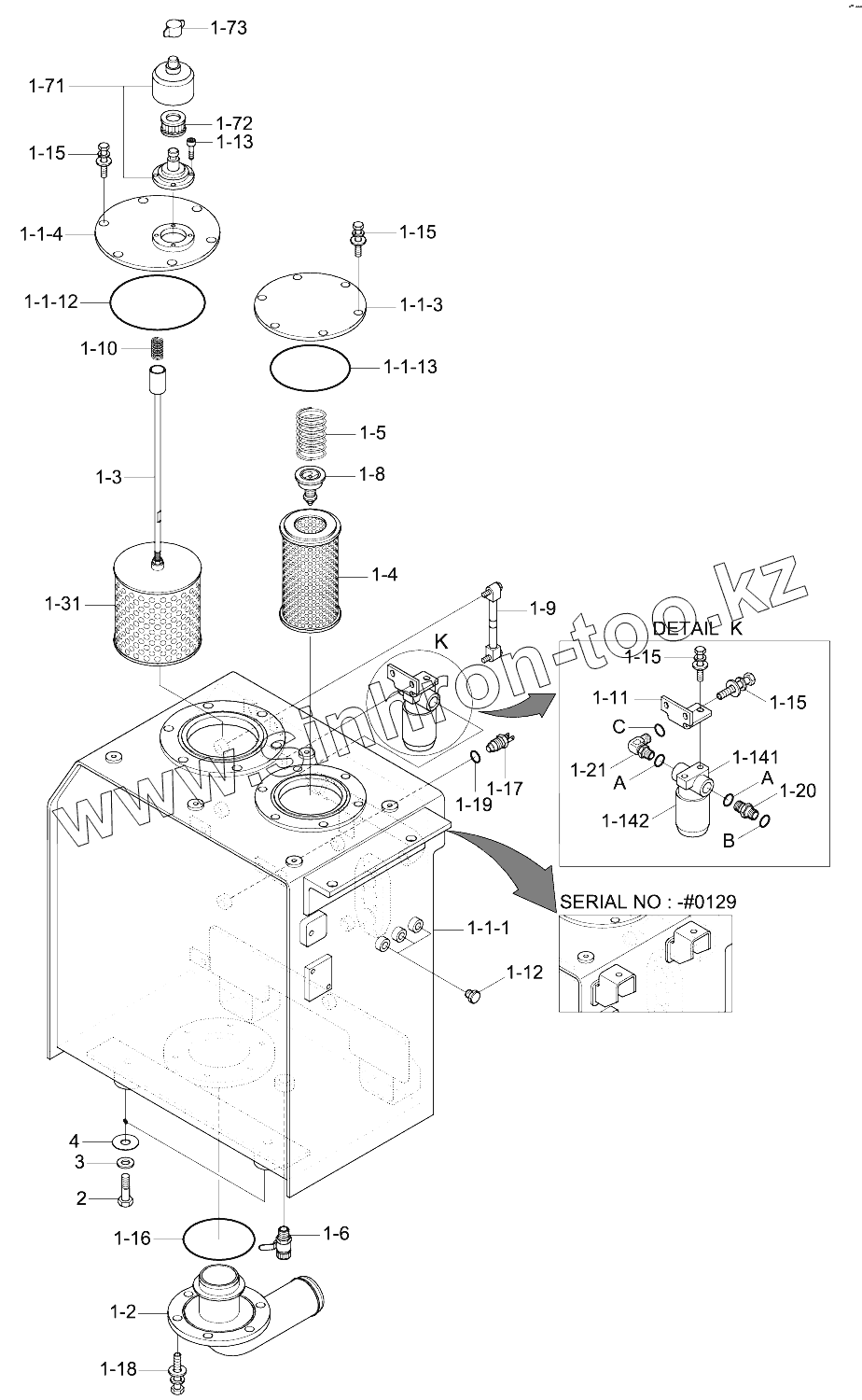

Каталог запасных частей к технике: Hyundai R210LC-9. HYDRAULIC TANK

Тип техники

Марка

Модель

Схема

1

1-1-1

1-1-3

1-1-4

1-1-12

1-1-13

1-2

1-3

1-4

1-5

1-6

1-8

1-9

1-10

1-11

1-12

1-13

1-15

1-15

1-15

1-15

1-16

1-17

1-18

1-19

1-20

1-21

1-31

1-71

1-72

1-73

1-141

1-142

2

3

4

A

A

B

C

Позиция на иллюстрации	Заводской номер детали		Название детали
1	FuelTank		Fuel & Hyd Tank Assy
1-1-1	31Q6-01022		Hyd Tank Wa
1-1-3	31Q6-01330		Cover-Return
1-1-4	31Q6-01290		Cover Assy-Suction
1-1-12	S632-220001		O-RING
1-1-13	S632-170001		O-RING
1-2	31Q6-01120		Pipe Wa-Suction
1-3	31Q6-01130		STRAINER ASSY
1-4	31Q6-01280		Element-Return
1-5	E131-0220		Spring
1-6	31Q6-01360		VALVE-DRAIN
1-7	31EE-02100		Air Breather
1-8	E131-0256		VALVE-BYPASS
1-9	E131-0473		GAUGE-LEVEL
1-10	E131-0594		SPRING
1-11	31Q6-01160		BRACKET
1-12	P220-110103		PLUG-HEX
1-13	S109-060156		BOLT-SOCKET
1-14	31N8-01350		FILTER-DRAIN
1-15	S037-102526		BOLT-W/WASHER
1-16	S632-150001		O-RING
1-17	21EN-40100		SENDER-TEMP
1-18	S037-103026		BOLT-W/WASHER
1-19	21EA-50260		PACKING-TEMP SW
1-20	X500-110005		CONNECTOR-ORFS
1-21	X520-110018		Elbow-90, Orfs
1-31	E131-0214		ELEMENT
1-71	PM102-0001R		Body
1-72	31EE-02110		Element
1-73	XKCT-00001		Nut Cap
1-141	31N8-01370		HEAD-DRAIN FILTER
1-142	31N8-01360		CARTRIDGE-DRAIN FILTER
2	S017-20050D		BOLT-HEX
3	91E6-60200-DA		WASHER-HARDENED
4	31N8-01300		SHIM
A	S631-029004		O-RING
B	S621-021001		O-RING
C	S621-018001		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
