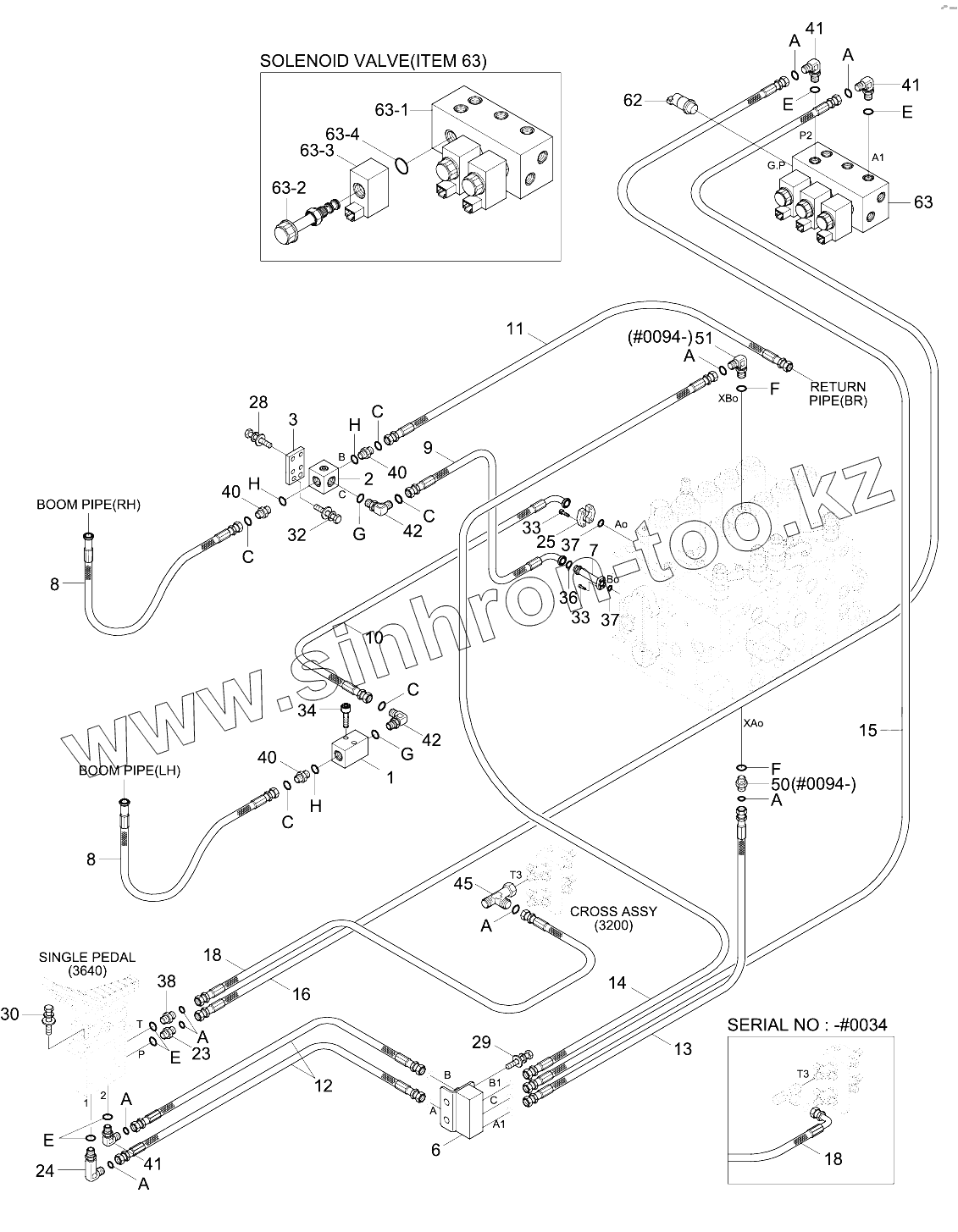

Каталог запасных частей к технике: Hyundai R210LC-9. DOUBLE ACTING MAIN PIPING KIT 1

Тип техники

Марка

Модель

Схема

1

2

3

6

7

8

8

9

10

11

12

13

14

15

16

18

18

23

24

25

28

29

30

32

33

33

34

36

37

37

38

40

40

40

41

41

41

42

42

45

50

51

62

63

63

63-1

63-2

63-3

63-4

A

A

A

A

A

A

A

A

E

E

E

E

F

F

G

G

H

H

H

Позиция на иллюстрации	Заводской номер детали		Название детали
P910-042018	P910-042018		HOSE ASSY-ORFS 0X0
31Q4-40830	31Q4-40830		SENSOR-PRESSURE
31Q6-90420	31Q6-90420		D/Act Main Piping Kit
1	31EM-91540		JOINT ASSY-HOSE
2	31EM-91620		JOINT-3 WAY
3	31E9-95010		BRACKET-3 WAY JOINT
6	31Q6-90460		5-SHUTTLE ASSY
7	31Q8-11210		PIPE WA
8	31Q6-90480		Hose Assy
9	P933-166016		Hose Assy-Orfs 0x90
10	31Q6-90470		Hose Assy
11	P913-163021		Hose Assy-Orfs 0x0
12	P910-042022		HOSE ASSY-ORFS 0X0
13	P910-042046		HOSE ASSY-ORFS 0X0
14	P910-042052		Hose Assy-Orfs 0x0
15	P910-042060		HOSE ASSY-ORFS 0X0
16	P910-042078		Hose Assy-Orfs 0x0
18	P930-042018		HOSE ASSY-ORFS 0X90
23	31N6-25060		FILTER-LAST GUARD
24	31N6-25110		ELBOW-90,LONG
25	P173-160104		FLANGE-HYD,SPLIT
28	S035-083026		BOLT-W/WASHER
29	S037-102026		BOLT-W/WASHER
30	S037-103026		BOLT-W/WASHER
32	S037-123526		BOLT-W/WASHER
33	S109-100306		BOLT-SOCKET
34	S109-120656		BOLT-SOCKET
36	S621-021001		O-RING
37	Y171-024004		O-RING
38	X500-110001		CONNECTOR-ORFS
40	X500-110021		CONNECTOR-ORFS
41	X520-110001		ELBOW-90,ORFS
42	X520-110005		ELBOW-90,ORFS
45	X840-515151		Tee-R/Type, Swivel, Orfs
50	X500-110013		CONNECTOR-ORFS
51	X520-110012		ELBOW-90,ORFS
61	Pedal-Single		Pedal-Single
62	31Q8-40520		Sensor-Pressure
63	31Q6-20050		VALVE-SOLENOID
63-1	34Q6-20050		MANIFOLD
63-2	XKAL-00016		Solenoid Valve
63-3	XKAL-00050		Coil-2
63-4	230.00.064.0		SEAL
A	S621-011001		O-RING
D	S621-025001		O-RING
E	S631-011004		O-RING
F	S631-014004		O-RING
G	S631-029004		O-RING
H	S631-038004		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
