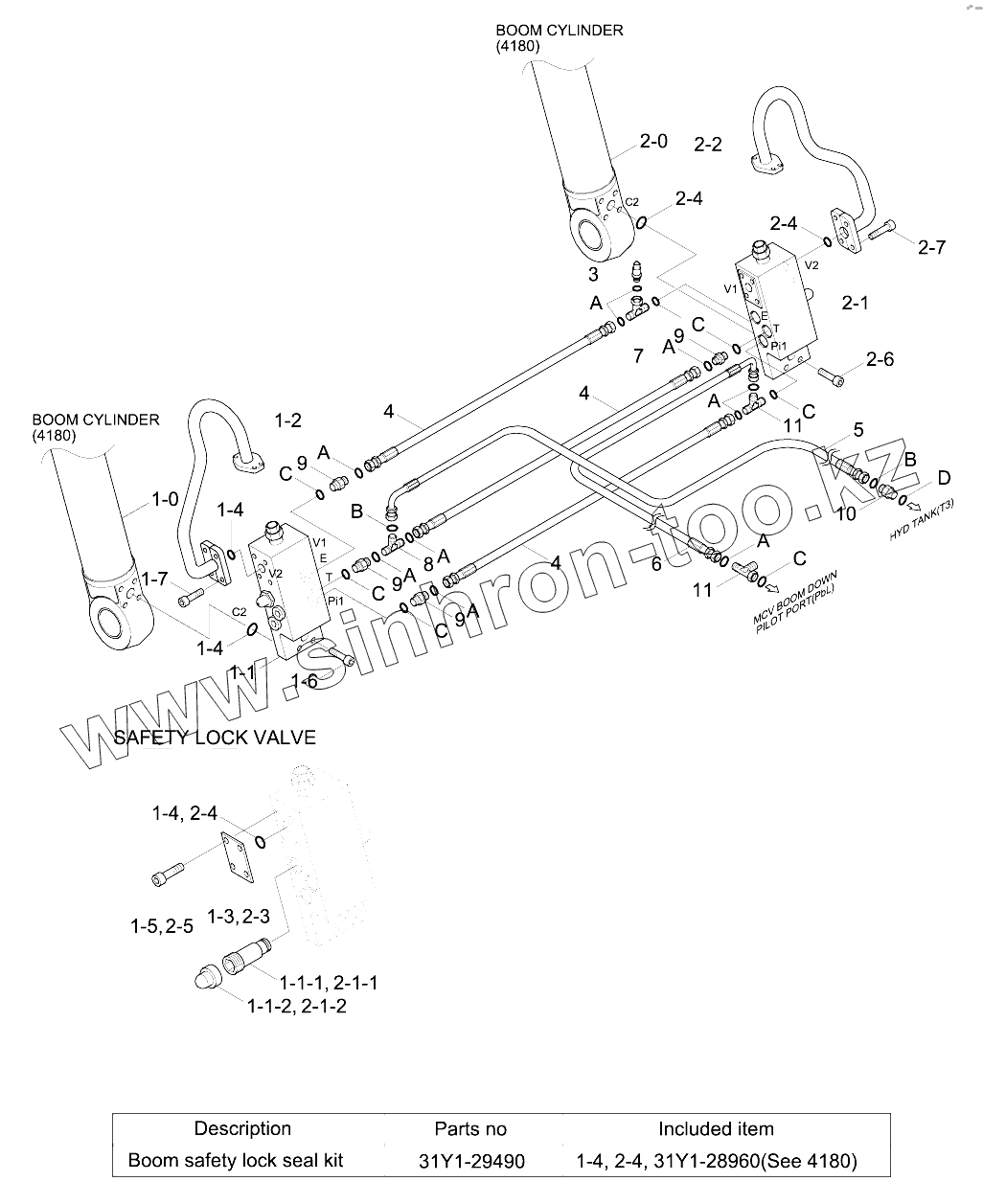

Каталог запасных частей к технике: Hyundai R210LC-9. BOOM SAFETY LOCK SYSTEM

Тип техники

Марка

Модель

Схема

1-0

1-1

1-1-1

1-1-2

1-2

1-3

1-5

1-6

1-7

2-2

3

4

4

4

5

6

7

8

9

9

9

9

10

11

11

A

A

A

A

A

A

A

A

B

B

C

C

C

C

C

C

D

Позиция на иллюстрации	Заводской номер детали		Название детали
31Q6-55010	31Q6-55010		Valve-Safety Lock
31Y1-36080	31Y1-36080		Pipe Assy-Lh
S107-100556	S107-100556		Bolt-Socket
31Y1-36090	31Y1-36090		Pipe Assy-Rh
31Q4-40800	31Q4-40800		SENSOR-PRESSURE
1	31Q6-52110		Boom Safe Lock Cyl-Lh
1-0	BoomCyl		Boom Cyl Sub Assy
1-1	31N6-90510		Valve-Safety Lock
1-1-1	ZTAS-00001		Valve-Relief
1-1-2	ZTAS-00002		Cap
1-1-3	ZTAS-00004		Seal Kit
1-2	31N6-91510		Pipe Assy-Lh
1-3	P184-122112		Flange-Pluging
1-5	S107-100354		Bolt-Socket
1-6	S107-100506		Bolt-Socket
1-7	S107-100456		Bolt-Socket
2	31Q6-52120		Boom Safe Lock Cyl-Rh
2-2	31N6-91520		Pipe Assy-Rh
3	31Q8-40500		Sensor-Pressure
4	P930-049011		Hose Assy-Orfs 0x90
5	P930-062064		HOSE ASSY-ORFS 0X90
6	P910-042052		Hose Assy-Orfs 0x0
7	31N4-22170		TEE-RUN TYPE
8	31N4-41140		TEE-SWIVEL,ORFS
9	X500-110001		CONNECTOR-ORFS
10	X500-110002		CONNECTOR-ORFS
11	X820-045151		TEE-R/TYPE,ORFS
A	S621-011001		O-RING
B	S621-012001		O-RING
C	S631-011004		O-RING
D	S631-014004		O-RING
K	31Y1-29490		Seal Kit
K1-4	Y171-019004		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
