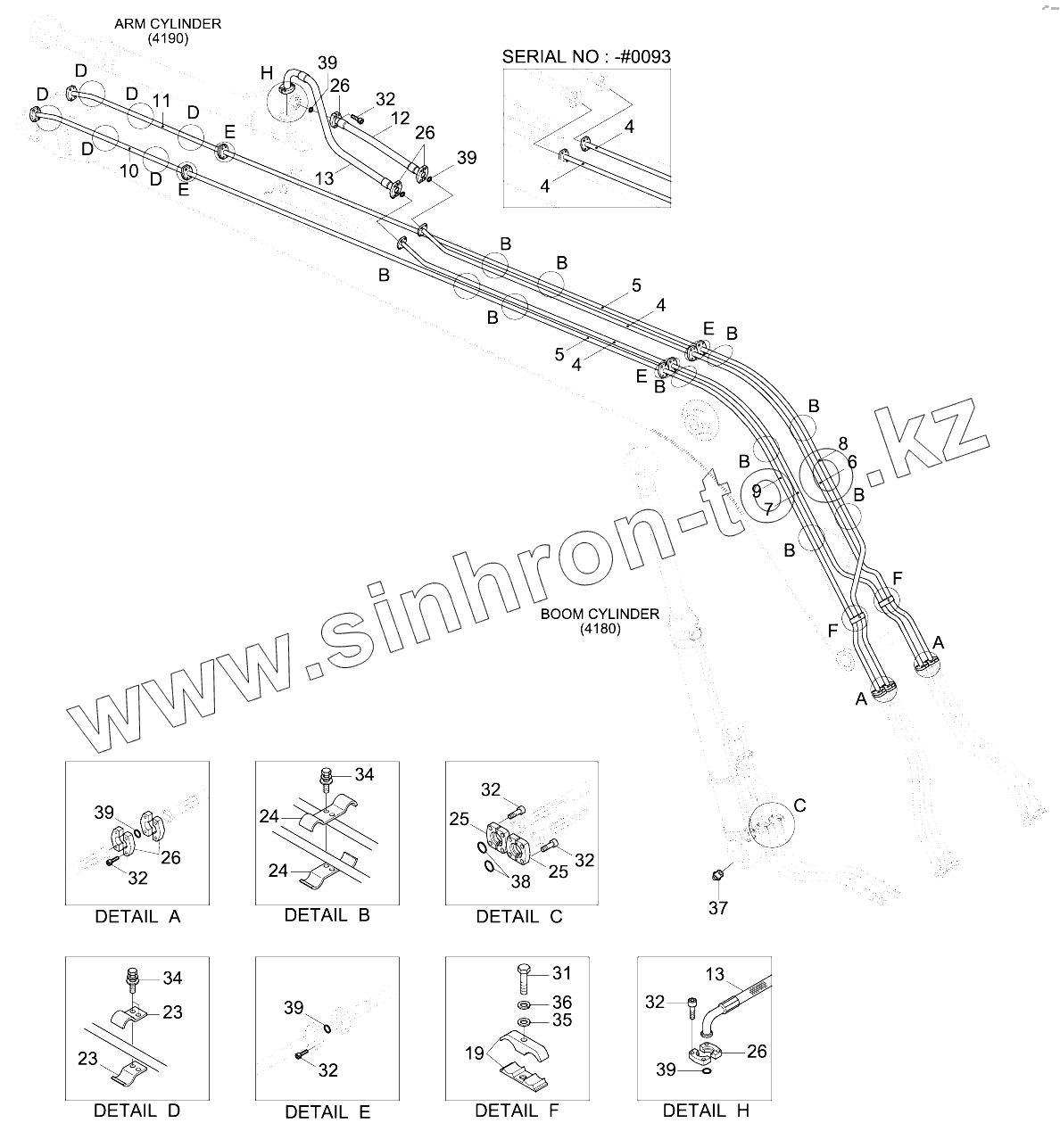

Каталог запасных частей к технике: Hyundai R210LC-9. BOOM HYD PIPING (L/REACH, #0086-)

Тип техники

Марка

Модель

Схема

4

4

4

4

5

5

6

7

8

9

10

11

12

13

13

19

23

23

24

24

25

25

26

26

26

26

31

32

32

32

32

32

32

34

34

35

36

37

38

39

39

39

39

39

Позиция на иллюстрации	Заводской номер детали		Название детали
31Q6-56141	31Q6-56141		Pipe Wa
31Q6-56151	31Q6-56151		Pipe Wa
31Q6-56161	31Q6-56161		Pipe Wa
31Q6-56171	31Q6-56171		Pipe Wa
P680-167326	P680-167326		Hose Assy-Flg
P700-167325	P700-167325		Hose Assy-Flg
BoomPiping	BoomPiping		Boom Piping
31Q6-56121	31Q6-56121		Pipe Wa
4	31Q6-56120		Pipe Wa
5	31Q6-56130		Pipe Wa
6	31Q6-56140		Pipe Wa
7	31Q6-56150		Pipe Wa
8	31Q6-56160		Pipe Wa
9	31Q6-56170		Pipe Wa
10	31Q6-56180		Pipe Wa
11	31Q6-56190		Pipe Wa
12	P680-167328		Hose Assy-Flg
13	P700-167327		Hose Assy-Flg
19	31Q6-50200		CLAMP-PIPE
23	31E7-01711		CLAMP ASSY
24	31E7-01750		CLAMP ASSY
25	P173-120102		FLANGE-HYD,SPLIT
26	P173-160104		FLANGE-HYD,SPLIT
31	S017-120656		BOLT-HEX
32	S109-100306		BOLT-SOCKET
34	S037-123526		BOLT-W/WASHER
35	S403-12200B		WASHER-PLAIN
36	S411-120006		WASHER-SPRING
37	S651-810002		NIPPLE-GREASE
38	Y171-019004		O-RING
39	Y171-024004		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
