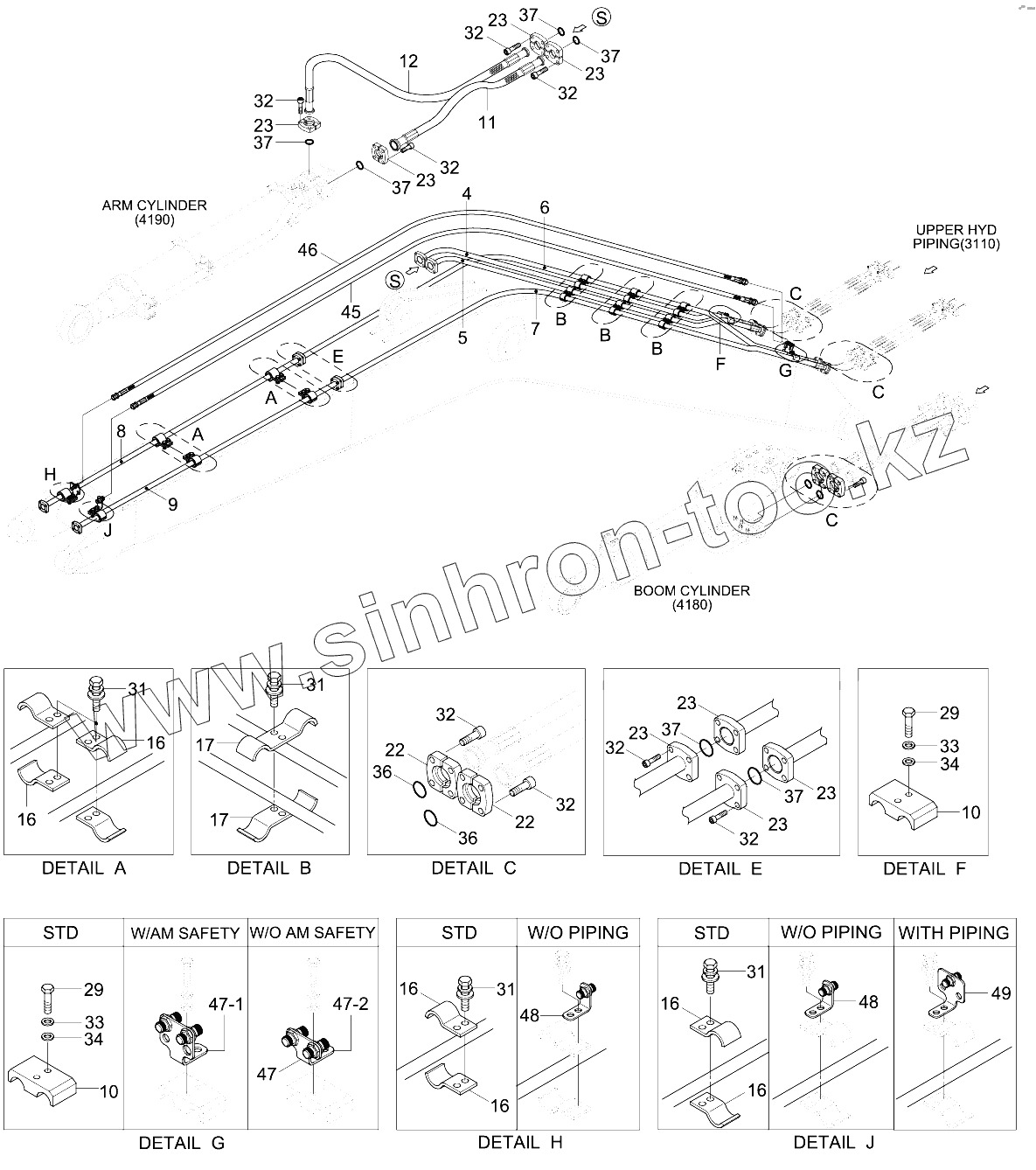

Каталог запасных частей к технике: Hyundai R210LC-9. BOOM HYD PIPING (5.68M, STD)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
4
5
6
7
8
9
10
10
11
12
16
16
16
16
16
16
17
17
22
22
23
23
23
23
23
23
23
23
29
29
31
31
31
31
32
32
32
32
32
32
32
32
33
33
34
34
36
36
37
37
37
37
37
37
Позиция на иллюстрации Заводской номер детали Название детали
4 31Q6-50141 Pipe Wa
5 31Q6-50151 Pipe Wa
6 31Q6-50160 Pipe Wa
7 31Q6-50170 Pipe Wa
8 31Q6-50180 Pipe Wa
9 31Q6-50190 Pipe Wa
10 31Q6-50200 CLAMP-PIPE
11 P700-168322 HOSE ASSY-FLG 0X90
12 P680-168323 Hose Assy-Flg 0x0
16 31E7-01711 CLAMP ASSY
17 31E7-01750 CLAMP ASSY
22 P173-120102 FLANGE-HYD,SPLIT
23 P173-160104 FLANGE-HYD,SPLIT
29 S017-120656 BOLT-HEX
31 S037-123526 BOLT-W/WASHER
32 S109-100306 BOLT-SOCKET
33 S403-12200B WASHER-PLAIN
34 S411-120006 WASHER-SPRING
36 Y171-019004 O-RING
37 Y171-024004 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
