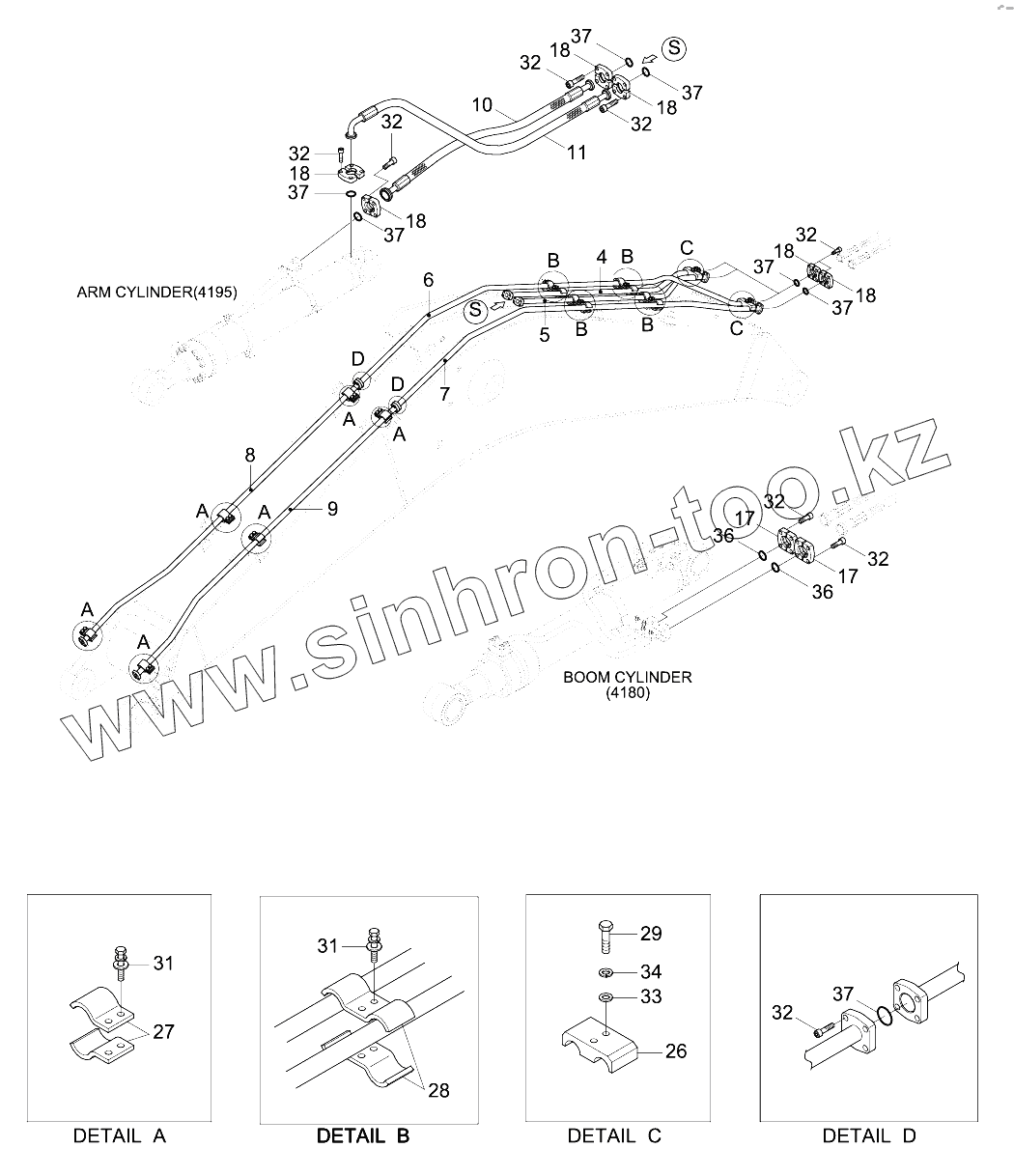

Каталог запасных частей к технике: Hyundai R210LC-9. BOOM HYD PIPING (4.7M, #0178-)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
4
5
6
7
8
9
10
11
17
17
18
18
18
18
18
18
26
27
28
29
31
31
32
32
32
32
32
32
32
32
33
34
36
36
37
37
37
37
37
37
37
Позиция на иллюстрации Заводской номер детали Название детали
4 31Q6-50280 Pipe Wa
5 31Q6-50290 Pipe Wa
6 31Q6-50240 Pipe Wa
7 31Q6-50250 Pipe Wa
8 31Q6-50260 Pipe Wa
9 31Q6-50270 Pipe Wa
10 P684-168323 Hose Assy-Flg
11 P704-168322 Hose Assy-Flg
17 P173-120102 FLANGE-HYD,SPLIT
18 P173-160104 FLANGE-HYD,SPLIT
26 31Q6-50200 CLAMP-PIPE
27 31E7-01711 CLAMP ASSY
28 31E7-01750 CLAMP ASSY
29 S017-120656 BOLT-HEX
31 S037-123526 BOLT-W/WASHER
32 S109-100306 BOLT-SOCKET
33 S403-12200B WASHER-PLAIN
34 S411-120006 WASHER-SPRING
36 Y171-019004 O-RING
37 Y171-024004 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
