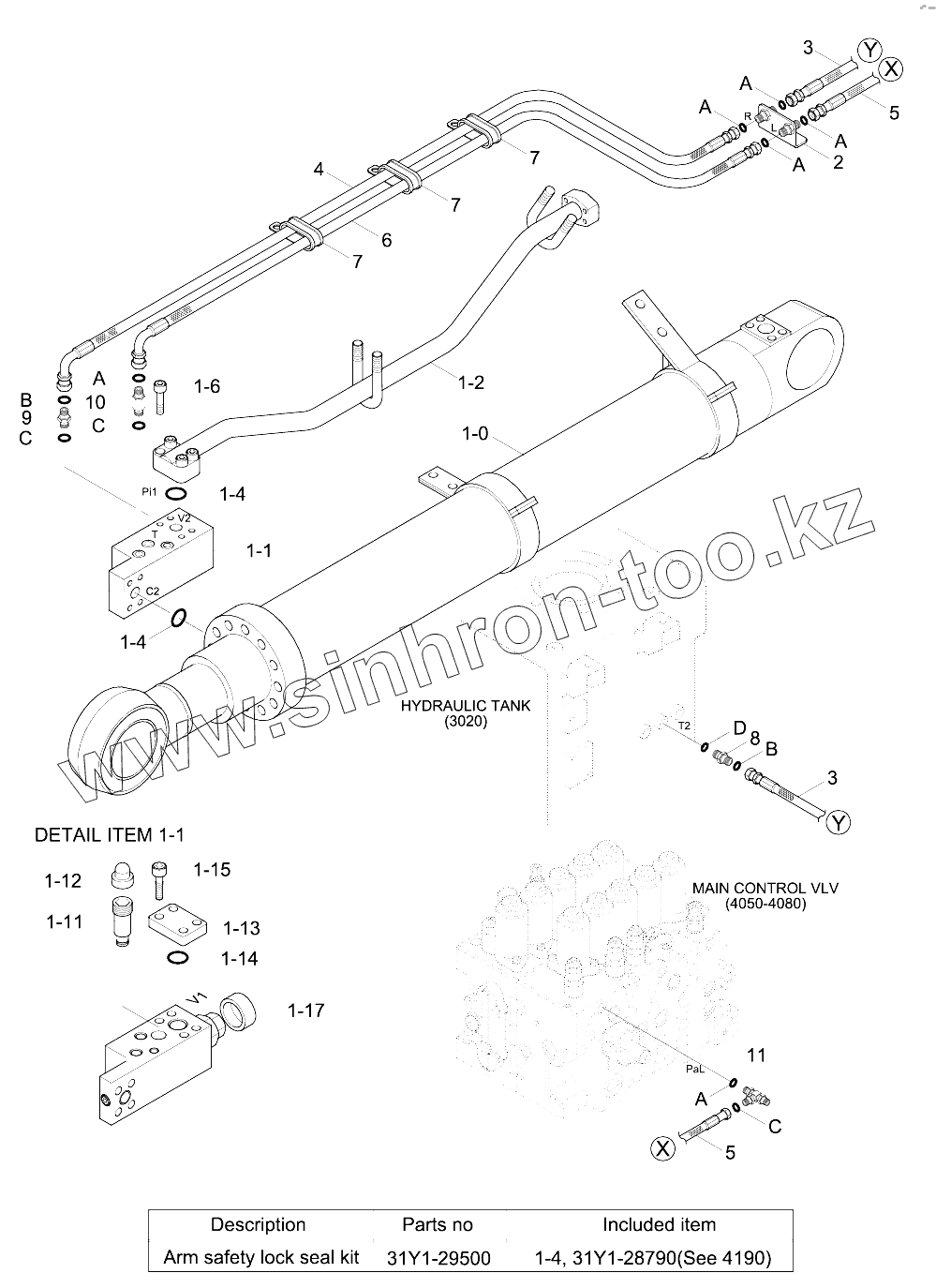

Каталог запасных частей к технике: Hyundai R210LC-9. ARM SAFETY LOCK SYSTEM

Тип техники

Марка

Модель

Схема

1-0

1-1

1-1

1-2

1-6

1-11

1-12

1-13

1-14

1-15

1-17

2

3

3

4

5

5

6

7

7

7

8

9

10

11

A

A

A

A

A

A

B

B

C

C

C

D

Позиция на иллюстрации	Заводской номер детали		Название детали
31Q6-56200	31Q6-56200		Arm Safety Lock Cyl
31NA-91570	31NA-91570		Valve-Safety Lock
31Q6-55030	31Q6-55030		Valve-Safety Lock
DRV-100A	DRV-100A		Relief Valve
AS568-3	AS568-3		Seal Kit
31Y1-37080	31Y1-37080		Pipe Assy-Rv
1	31Q6-52131		Arm Safety Lock Cyl
1-0	ArmCyl		Arm Cyl Sub Assy
1-1	31N6-90520		Valve-Safety Lock
1-2	31Y1-29520		Pipe Assy
1-6	S107-120556		BOLT-SOCKET
1-11	ZTAS-00001		Valve-Relief
1-12	ZTAS-00002		Cap
1-13	P184-162112		Flange-Pluging
1-14	Y171-024004		O-RING
1-15	S109-120406		BOLT-SOCKET
1-16	ZTAS-00005		Seal Kit
1-17	DCP-002A		Cap
2	31Q6-90210		TERMIANL ASSY
3	P930-062063		Hose Assy-Orfs 0x90
4	P930-062102		Hose Assy-Orfs 0x90
5	P910-042037		Hose Assy-Orfs 0x0
6	P930-042102		Hose Assy-Orfs 0x90
7	31L7-10200		CLAMP-TUBE
8	X500-110002		CONNECTOR-ORFS
9	X500-110011		CONNECTOR-ORFS
10	X511-104513		CONNECTOR-LONG,ORFS
11	X820-045151		TEE-R/TYPE,ORFS
A	S621-011001		O-RING
B	S621-012001		O-RING
C	S631-011004		O-RING
D	S631-014004		O-RING
K	31Y1-29500		Seal Kit

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
