Каталог запасных частей к технике: Hyundai R210LC-9. ARM HYD PIPING (L/REACH, #0086-)

Тип техники

Марка

Модель

Схема

2

3

4

4

5

5

6

7

8

9

10

10

10

10

11

12

13

14

15

15

16

17

17

18

19

20

20

21

21

21

22

22

23

24

24

25

25

26

26

27

28

29

30

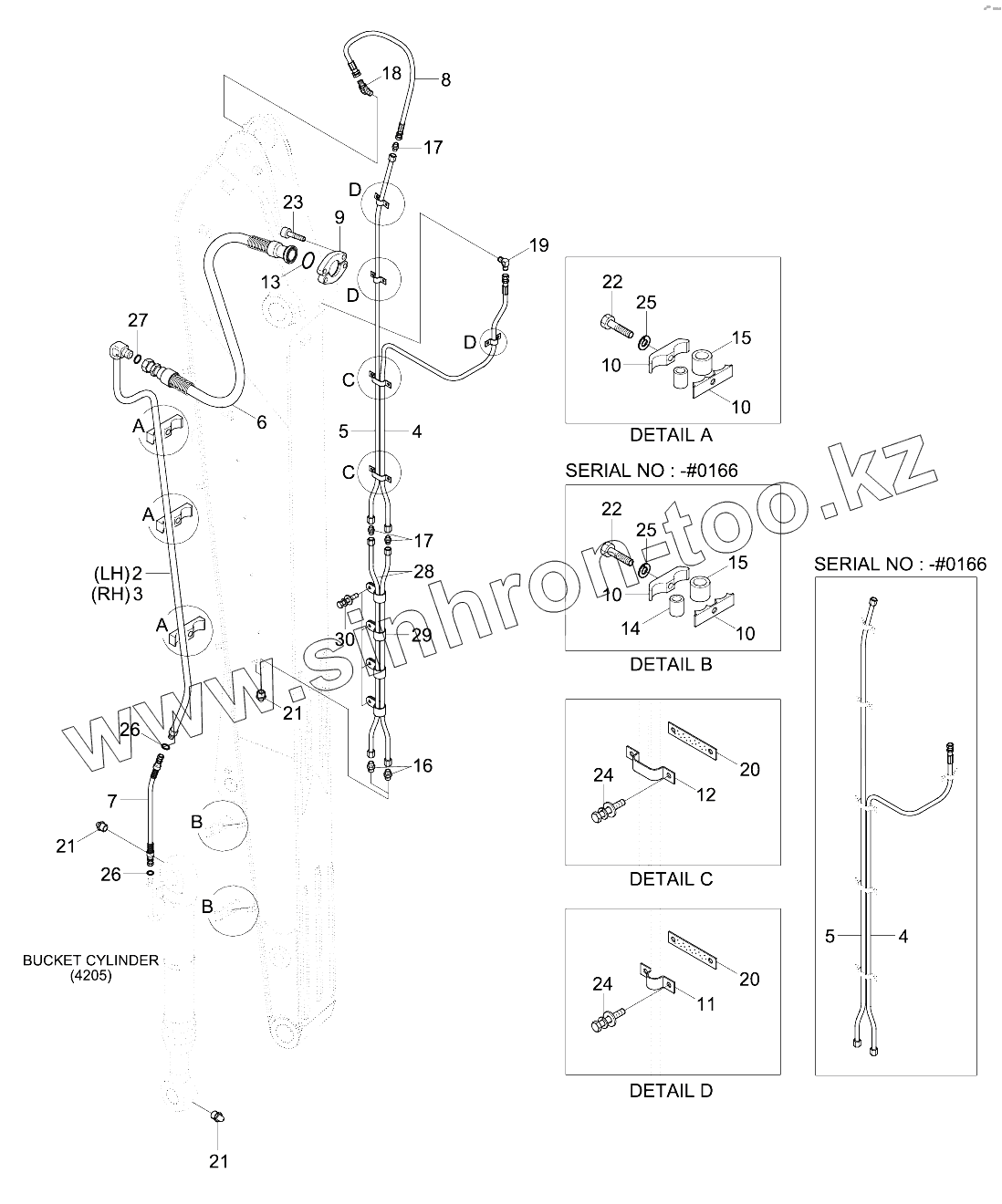

Позиция на иллюстрации	Заводской номер детали		Название детали
31Q6-66060	31Q6-66060		Pipe Assy
31Q6-66050	31Q6-66050		Pipe Assy
31QA-50200	31QA-50200		CONNECTOR
P840-042011	P840-042011		Hose Assy-Syn Thd
2	31Q6-66010		Pipe Wa
3	31Q6-66020		Pipe Wa
4	31Q6-66030		Pipe Assy
5	31Q6-66040		Pipe Assy
6	P945-126332		Hose Assy-Orfs,Flg
7	P914-086021		Hose Assy-Orfs 0x0
8	P860-042014		Hose Assy-Syn 0x90
9	P173-120102		FLANGE-HYD,SPLIT
10	31EE-51000		Clamp-Pipe
11	32E1-1025		Clamp-Pipe
12	31N6-50230		Clamp-Pipe
13	Y171-019004		O-RING
14	31N5-50210		Spacer-Pipe
15	31N5-50220		Spacer-Pipe
16	E131-0625		Connector
17	E131-0626		CONNECTOR
18	E231-0207		ELBOW-45
19	E231-0349		Elbow-90
20	S301-103525		Plate-Rubber
21	S651-810002		NIPPLE-GREASE
22	S017-16070D		Bolt-Hex
23	S109-100306		BOLT-SOCKET
24	S035-062026		BOLT-W/WASHER
25	S411-160006		WASHER-SPRING
26	S621-014001		O-RING
27	S621-018001		O-RING
28	P840-042039		Hose Assy-Syn Thd
29	31Q6-50380		CLAMP-HOSE
30	S035-082026		BOLT-W/WASHER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
