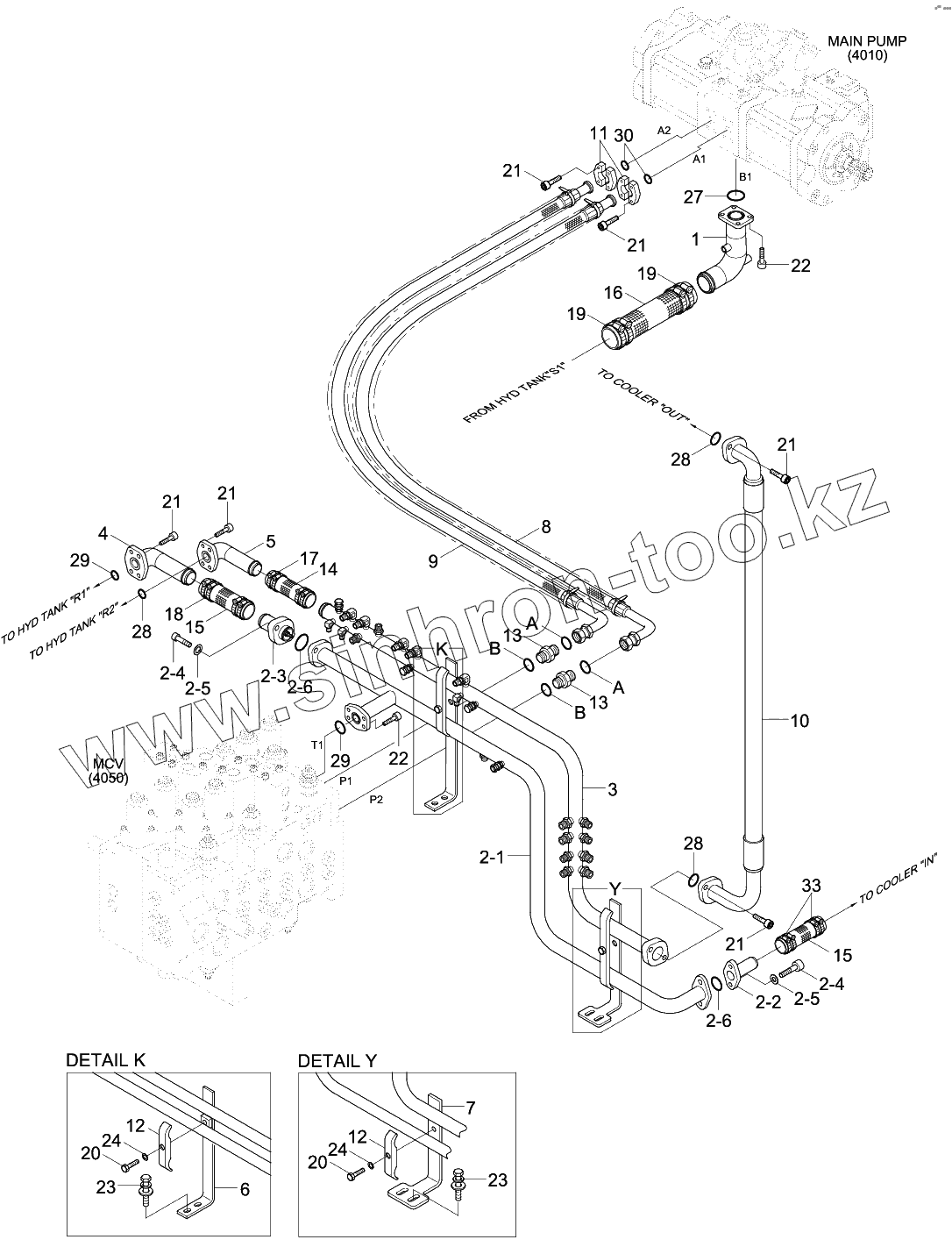

Каталог запасных частей к технике: Hyundai R180W-9S. UPPER HYD PIPING (BASE)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
10
10
11
12
12
13
13
14
15
15
16
17
18
19
19
2
2
2-1
2-2
2-3
2-3
2-4
2-4
2-5
2-5
2-6
2-6
20
20
21
21
21
21
21
21
22
22
23
23
24
24
27
28
28
28
29
29
3
30
33
4
5
6
7
8
9
Позиция на иллюстрации Заводской номер детали Название детали
1 31Q5-18310 PIPE ASSY-SUCTION
10 31Q5-11131 Hose Assy-Return
10 31Q5-18220 HOSE ASSY
11 P174-120102 Flange-Hyd, Split
12 31Q6-11140 CLAMP-PIPE
13 X500-110004 CONNECTOR-ORFS
14 P760-063019 Hose-Rubber
15 31N4-15370 Hose-Rubber
16 P760-103022 HOSE-RUBBER
17 S572-570006 Clamp-Hose, Wire Type
18 S572-620006 CLAMP-HOSE, WIRE TYPE
19 31N6-11190 Clamp-Hose, Wire Type
2 31Q5-13121 PIPE SUB ASSY-RETURN
2 31Q5-13122 RETURN PIPE SUB ASSY
2-1 31Q5-13130 PIPE WA
2-2 31N4-11131 CHECK VALVE
2-3 31N5-11150 CHECK VALVE
2-3 31N7-12281 VALVE-CHECK
2-4 S109-120456 Bolt-Socket
2-5 S403-122006 Washer-Plain
2-6 Y172-003004 O-Ring
20 S017-120706 BOLT-HEX
21 S109-100306 BOLT-SOCKET
22 S109-120306 BOLT-SOCKET
23 S037-103026 BOLT-W/WASHER
24 S403-12200B WASHER-PLAIN
27 S631-071001 O-Ring
28 Y171-027004 O-RING
29 Y172-003004 O-Ring
3 31Q5-13140 RETURN PIPE ASSY
30 Y171-019004 O-RING
33 S572-640006 Clamp-Hose, Wire Type
4 31Q5-13150 PIPE ASSY
5 31Q4-12130 Pipe Assy
6 31Q4-11180 Bracket-Return
7 31Q4-11190 Bracket-Pipe
8 P993-128421 HOSE ASSY-ORFS, FLG 0X90
9 P993-128420 Hose Assy-Orfs, Flg 0x90
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
