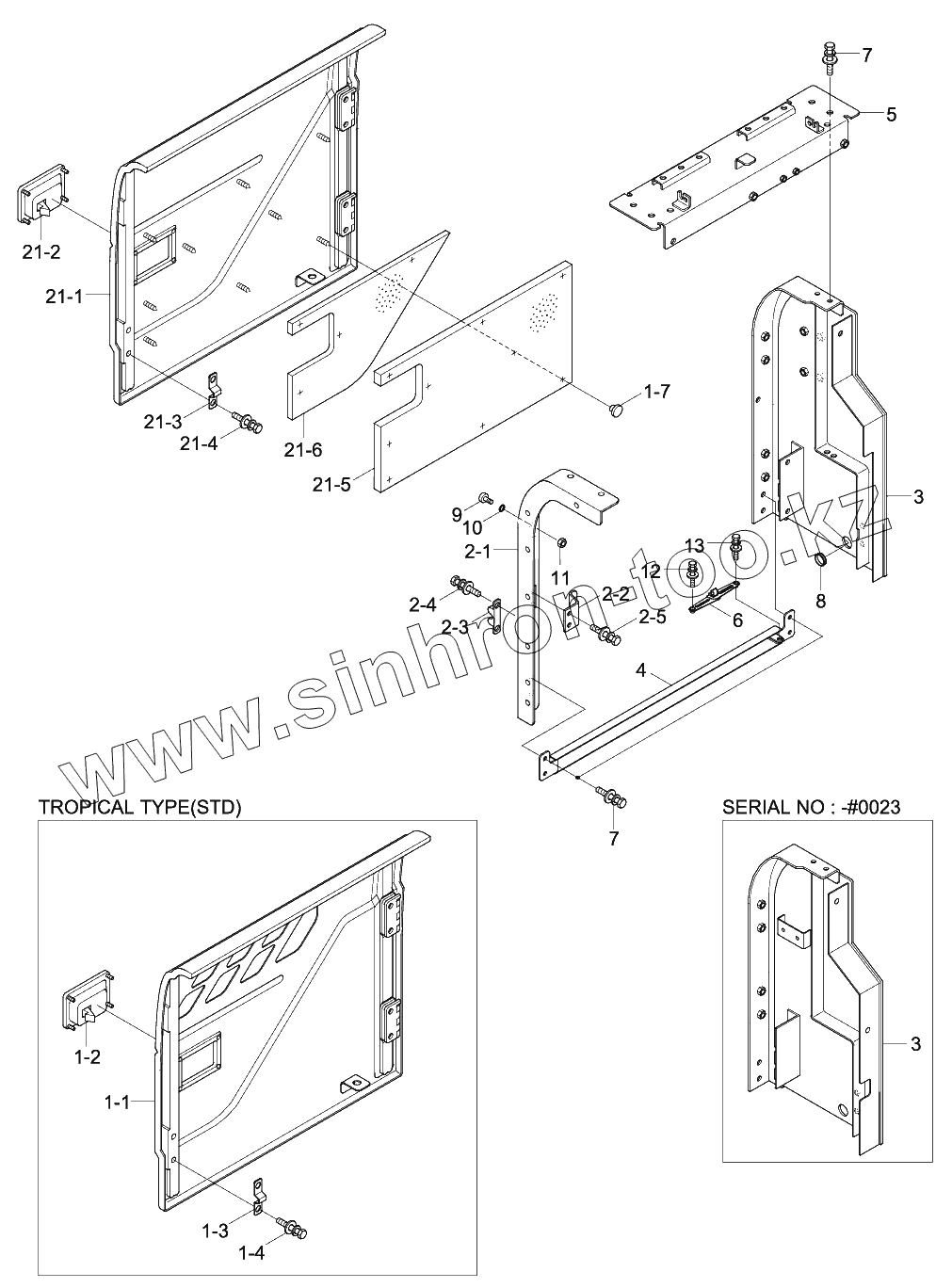

Каталог запасных частей к технике: Hyundai R180W-9S. SIDE COWL ASSY (RH)

Тип техники

Марка

Модель

Схема

79Q5-63000

79Q5-63001

79Q5-63002

79Q5-63003

79Q5-53000

79Q5-53001

79Q5-53002

1

1-1

1-2

1-3

1-4

10

11

12

13

2

2-1

2-2

2-3

2-4

2-5

21

21-1

21-2

21-3

21-4

21-5

21-6

21-7

3

3

3

3

3

3

3

3

4

5

5

6

7

7

8

9

Позиция на иллюстрации	Заводской номер детали		Название детали
79Q5-63000	79Q5-63000		SIDE COWL ASSY-RH
79Q5-63001	79Q5-63001		SIDE COWL ASSY-RH
79Q5-63002	79Q5-63002		SIDE COWL ASSY-RH
79Q5-63003	79Q5-63003		SIDE COWL ASSY-RH
79Q5-53000	79Q5-53000		SIDE COWL ASSY-RH
79Q5-53001	79Q5-53001		SIDE COWL ASSY-RH
79Q5-53002	79Q5-53002		SIDE COWL ASSY-RH
1	71Q5-63100		Side Cover Assy-Rh
1-1	71Q5-63110		Side Cover Wa-Rh
1-2	71Q6-52190		LATCH ASSY
1-3	71Q6-53911		STOPPER-A
1-4	S035-082026		BOLT-W/WASHER
10	S403-10200B		WASHER-PLAIN
11	S205-101006		NUT-HEX
12	S037-103556		BOLT-W/WASHER
13	S037-102556		BOLT-W/WASHER
2	71Q5-53500		Support Assy-Rh, Fr
2-1	71Q5-53510		Support Wa-Rh
2-2	71Q4-52490		Plate-Lock
2-3	71Q6-53951		STOPPER-B
2-4	S035-082056		BOLT-W/WASHER
2-5	71Q6-50025		BOLT-W/WASHER
21	71Q5-53100		Side Cover Assy-Rh
21-1	71Q5-53110		Side Cover Wa-Rh
21-2	71Q6-52190		LATCH ASSY
21-3	71Q6-53911		STOPPER-A
21-4	S035-082026		BOLT-W/WASHER
21-5	71Q5-53180		Sponge
21-6	71Q5-53190		Sponge
21-7	71EM-51580		CAP-STUD BOLT
3	79Q5-53200		SUPPORT WA-RH, REAR
3	78Q5-53200		SUPPORT WA-RH, REAR
3	78Q5-53201		SUPPORT WA-RH, REAR
3	78Q5-53202		SUPPORT WA-RH, REAR
3	78Q5-53200		SUPPORT WA-RH, REAR
3	78Q5-53201		SUPPORT WA-RH, REAR
3	78Q5-53202		SUPPORT WA-RH, REAR
4	71Q5-53301		Support-Rh, Bottom
5	72Q5-53400		HOOD WA-PUMP
5	78Q5-53400		HOOD WA-PUMP
6	71Q6-53180		STAY ASSY-RH
7	71Q6-50025		BOLT-W/WASHER
8	S681-290400		Grommet
9	71EH-13150		BUMPER-RUBBER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
