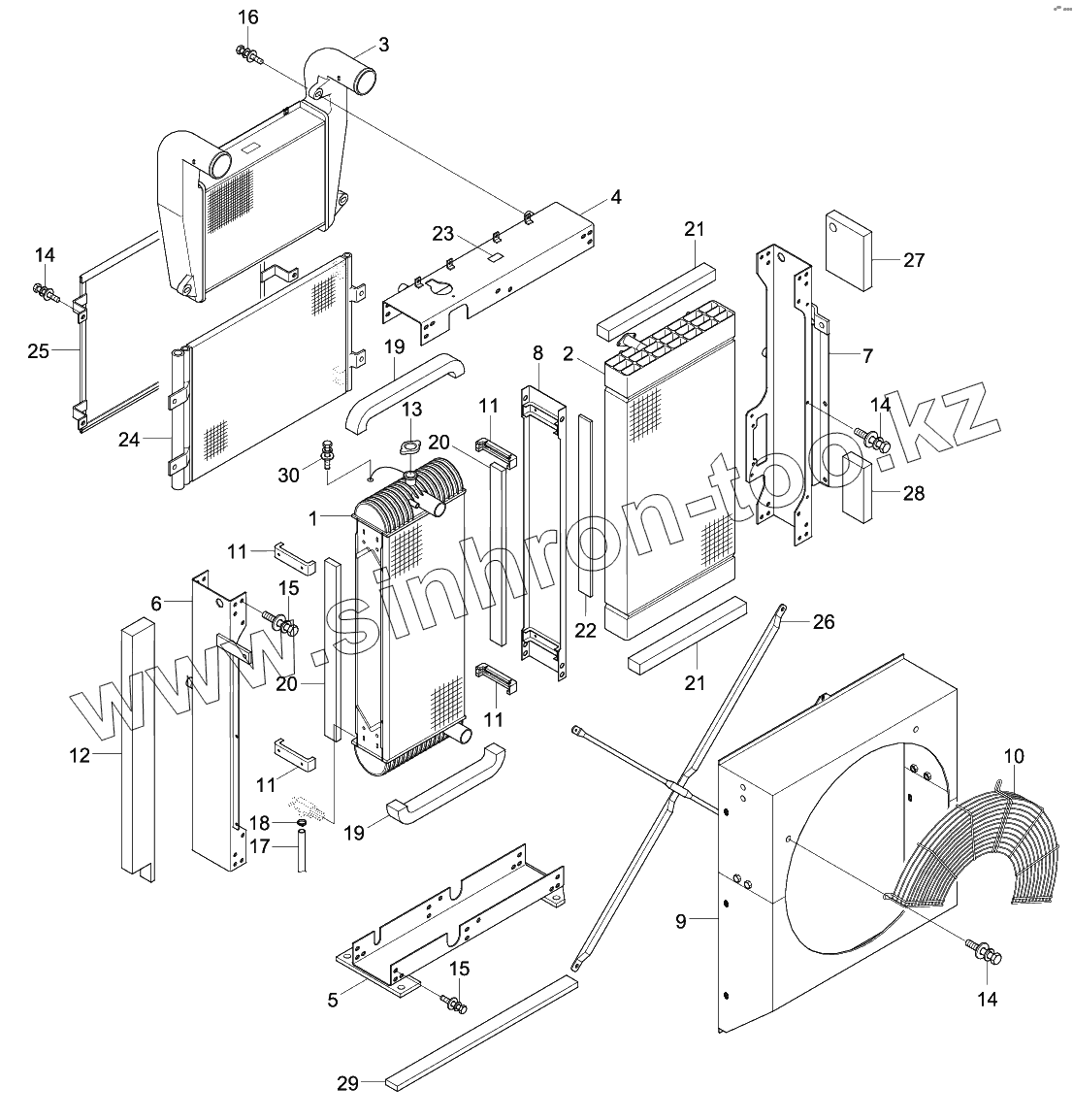

Каталог запасных частей к технике: Hyundai R180W-9S. RADIATOR ASSY

Тип техники

Марка

Модель

Схема

11Q5-48001

11Q5-48000

1

2

3

3

4

5

6

7

8

9

10

11

11

11

11

12

13

14

14

14

15

15

16

17

18

19

19

20

20

21

21

22

23

24

25

26

27

28

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
11Q5-48001	11Q5-48001		RADIATOR TOTAL ASSY
11Q5-48000	11Q5-48000		RADIATOR TOTAL ASSY
1	11Q4-44021		Radiator Assy
2	11Q4-42022		Oil Cooler Assy
3	11Q4-42401		CHARGE AIR COOLER
3	11Q4-42400		Charge Air Cooler
4	11Q4-42310		Support-Upper
5	11Q4-42320		Support-Lower
6	11Q4-42330		Support-Lh, Side
7	11Q5-42120		SUPPORT WA-RH
8	11Q4-42350		Support-Lh, Mid
9	11Q5-48010		SHROUD
10	11Q4-42051		Guard-Fan
11	11Q4-42360		Isolator
12	11Q4-42160		Sponge
13	11N4-49480		Cap
14	S037-082026		Bolt-W/Washer
15	S037-102526		BOLT-W/WASHER
16	S037-104026		BOLT-W/WASHER
17	11Q5-42220		HOSE-DRAIN
18	11Q5-42230		CLIP-HOSE
19	11Q5-42240		SEALING
20	11Q5-42250		SEALING
21	11Q5-42260		SEALING
22	11Q5-42270		SEALING
23	11Q5-42280		PLATE-NAME
24	11Q6-90071		CONDENSER-R/DRYER
25	11Q4-42380		Net-B
26	11Q4-42390		Bar-Cross
27	11Q5-42290		SEALING-A
28	11Q5-42300		SEALING-C
29	11Q5-42310		SEALING-D
30	11Q5-42320		BOLT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
