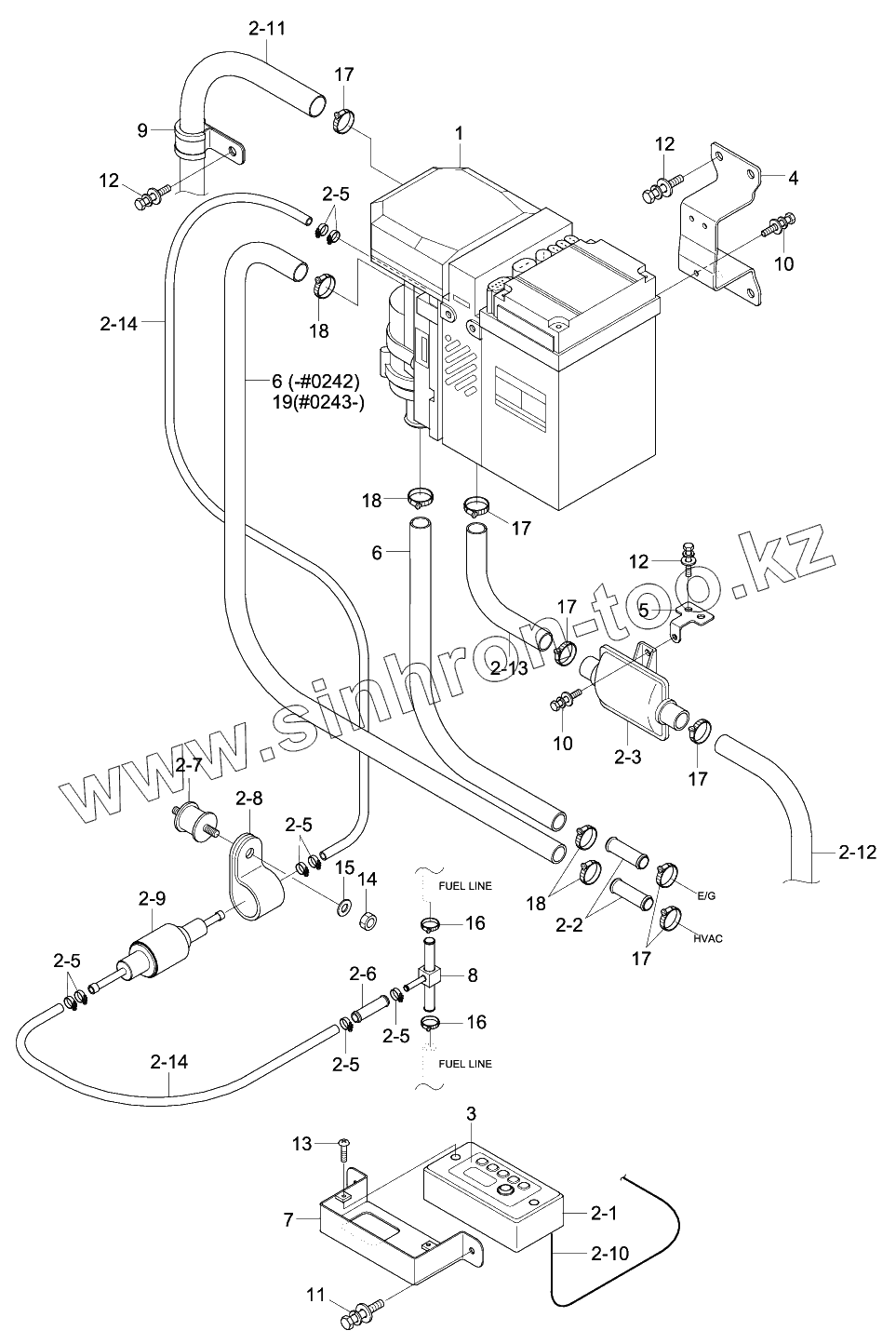

Каталог запасных частей к технике: Hyundai R180W-9S. PRE HEATING GROUP

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
10
10
11
12
12
12
13
14
15
16
16
17
17
17
17
17
18
18
18
19
2
2-1
2-10
2-11
2-12
2-13
2-14
2-14
2-2
2-3
2-5
2-5
2-5
2-5
2-5
2-6
2-8
2-9
3
4
5
6
6
6
7
8
9
2-7
Позиция на иллюстрации Заводской номер детали Название детали
1 11N8-90590 Pre Heater Assy
10 S035-062026 BOLT-W/WASHER
11 S035-063026 Bolt-W/Washer
12 S037-102526 BOLT-W/WASHER
13 S161-040106 Screw-Cross R/Round
14 S205-08200B Nut-Hex
15 S403-08000B Washer-Plain
16 S520-015000 CLAMP-HOSE,S/DRIVE
17 S520-024000 Clamp-Hose,Screw Drive
18 S520-027000 CLAMP-HOSE
19 11Q6-94510 Hose-Bend
2 11Q6-98010 Pre Heater Kit
2-1 11N8-90670 Front Case-Timer
2-10 21Q6-98020 Harness-Preheater
2-11 11Q6-98040 Intake Tube
2-12 11Q6-98030 Exhaust Tube
2-13 11Q6-98020 Exhaust Tube
2-14 HOSE-FUEL HOSE-FUEL
2-2 11N8-90720 Connector-Hose
2-3 11N8-90840 Silencer
2-4 11N8-90810 Bracket-Support
2-5 CLAMP-HOSE2 CLAMP-HOSE
2-6 11N8-90750 Hose
2-8 CLAMP-PUMP CLAMP-TUBE, INS SINGLE
2-9 11N8-90850 Pump-Fuel
3 11N8-90630 Timer-Control
4 11Q5-98010 BRACKET-HEATER
5 11Q5-98020 BRACKET-MUFFLER
6 11Q8-94040 HOSE-HEATER
6 11Q8-94040 HOSE-HEATER
7 11Q8-94051 Bracket-Timer
8 11Q8-94060 Tee-Fuel
9 31L7-10200 CLAMP-TUBE
2-7 11N8-90730 Damper Assy
