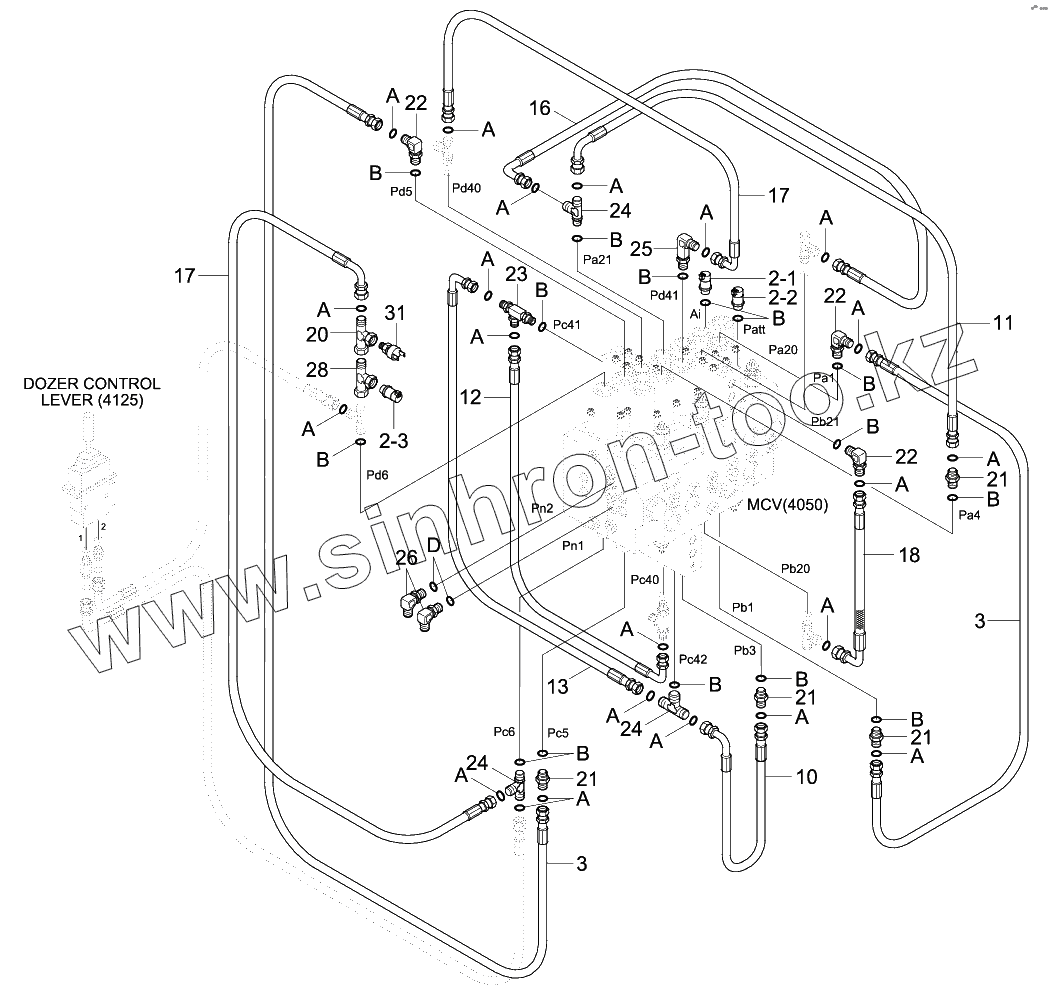

Каталог запасных частей к технике: Hyundai R180W-9S. PILOT HYD PIPING (CONTROL 2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
10
11
12
13
16
17
17
18
2-1
2-1
2-2
2-2
2-3
2-3
20
21
21
21
21
22
22
22
23
24
24
24
25
26
28
3
3
31
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
A
B
B
B
B
B
B
B
B
B
B
B
B
B
D
Позиция на иллюстрации Заводской номер детали Название детали
10 X420-042007 HOSE ASSY-ORFS 0X90
11 X420-042024 HOSE ASSY-ORFS 0X90
12 X420-042019 Hose Assy-Orfs 0x90
13 X420-042021 HOSE ASSY-ORFS 0X90
16 X420-042009 Hose Assy-Orfs 0x90
17 X420-042012 Hose Assy-Orfs 0x90
18 X420-042020 Hose Assy-Orfs 0x90
2-1 31Q4-40830 SENSOR-PRESSURE
2-1 31Q4-40870 Switch-Pressure
2-2 31Q4-40830 SENSOR-PRESSURE
2-2 31Q4-40870 Switch-Pressure
2-3 31Q4-40830 SENSOR-PRESSURE
2-3 31Q4-40870 Switch-Pressure
20 31N5-10410 Tee-Shuttle
21 X500-110001 CONNECTOR-ORFS
22 X520-110001 ELBOW-90,ORFS
23 31N4-22150 Tee-Long, Orfs
24 X820-045151 TEE-R/TYPE,ORFS
25 31N6-25110 ELBOW-90,LONG
26 X520-110012 ELBOW-90,ORFS
27 X810-045151 Tee-B/Type, Orfs
28 31Q4-20160 Tee, With Test Port
3 X400-042020 Hose Assy-Synf, Orfs
31 31E5-40540 Switch-Pressure
A S621-011001 O-RING
B S631-011004 O-RING
D S631-014004 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
