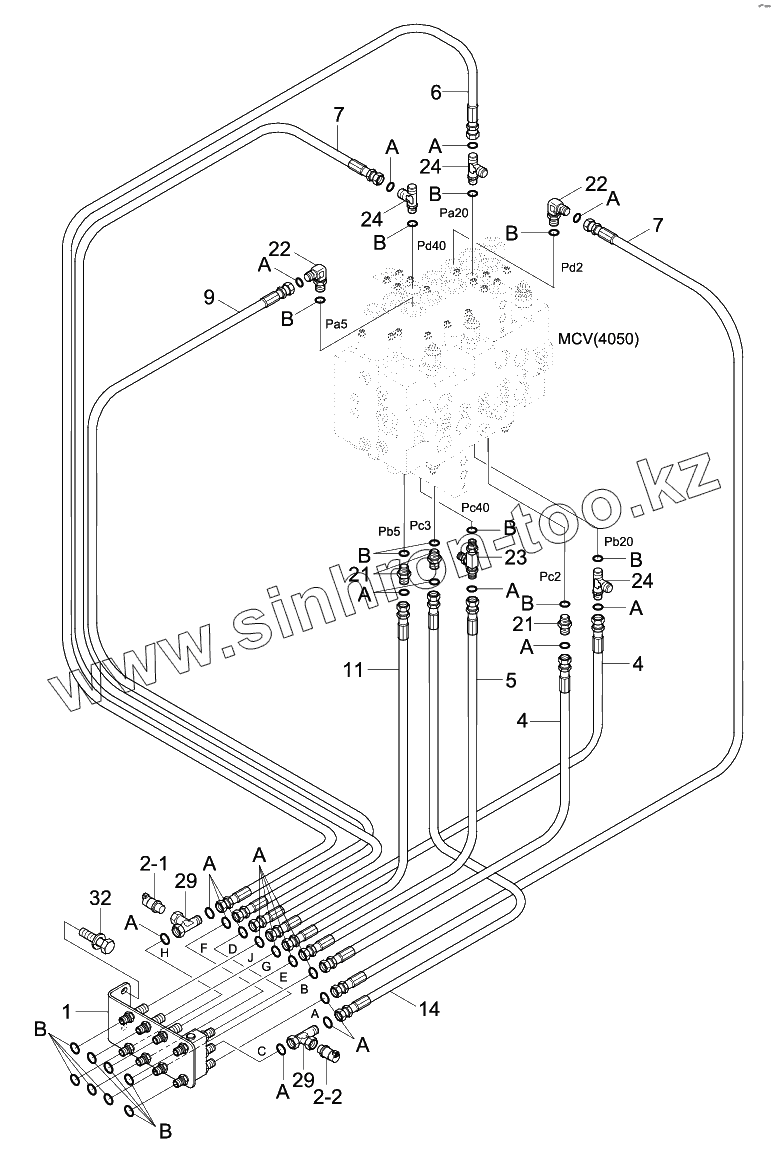

Каталог запасных частей к технике: Hyundai R180W-9S. PILOT HYD PIPING (CONTROL 1)

Тип техники

Марка

Модель

Схема

1

11

14

2-1

2-2

21

21

22

22

23

24

24

24

29

29

32

4

4

5

6

7

7

9

A

A

A

A

A

A

A

A

A

A

A

A

A

B

B

B

B

B

B

B

B

B

B

Позиция на иллюстрации	Заводской номер детали		Название детали
1	31N6-25010		Terminal Assy
11	X420-042024		HOSE ASSY-ORFS 0X90
14	X400-042026		Hose Assy-Synflex, Orfs
2-1	31Q4-40830		SENSOR-PRESSURE
2-2	31Q4-40830		SENSOR-PRESSURE
21	X500-110001		CONNECTOR-ORFS
22	X520-110001		ELBOW-90,ORFS
23	31N4-22150		Tee-Long, Orfs
24	X820-045151		TEE-R/TYPE,ORFS
29	31N6-66080		TEE-BRENCH TEST
32	S037-102046		Bolt-W/Washer
4	X400-042022		HOSE ASSY-SYNF,ORFS
5	X400-042023		Hose Assy-Synf, Orfs
6	X400-042029		Hose Assy-Synf, Orfs
7	X400-042034		Hose Assy-Synf,Orfs
9	X400-042031		Hose Assy-Synf,Orfs
A	S621-011001		O-RING
B	S631-011004		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
