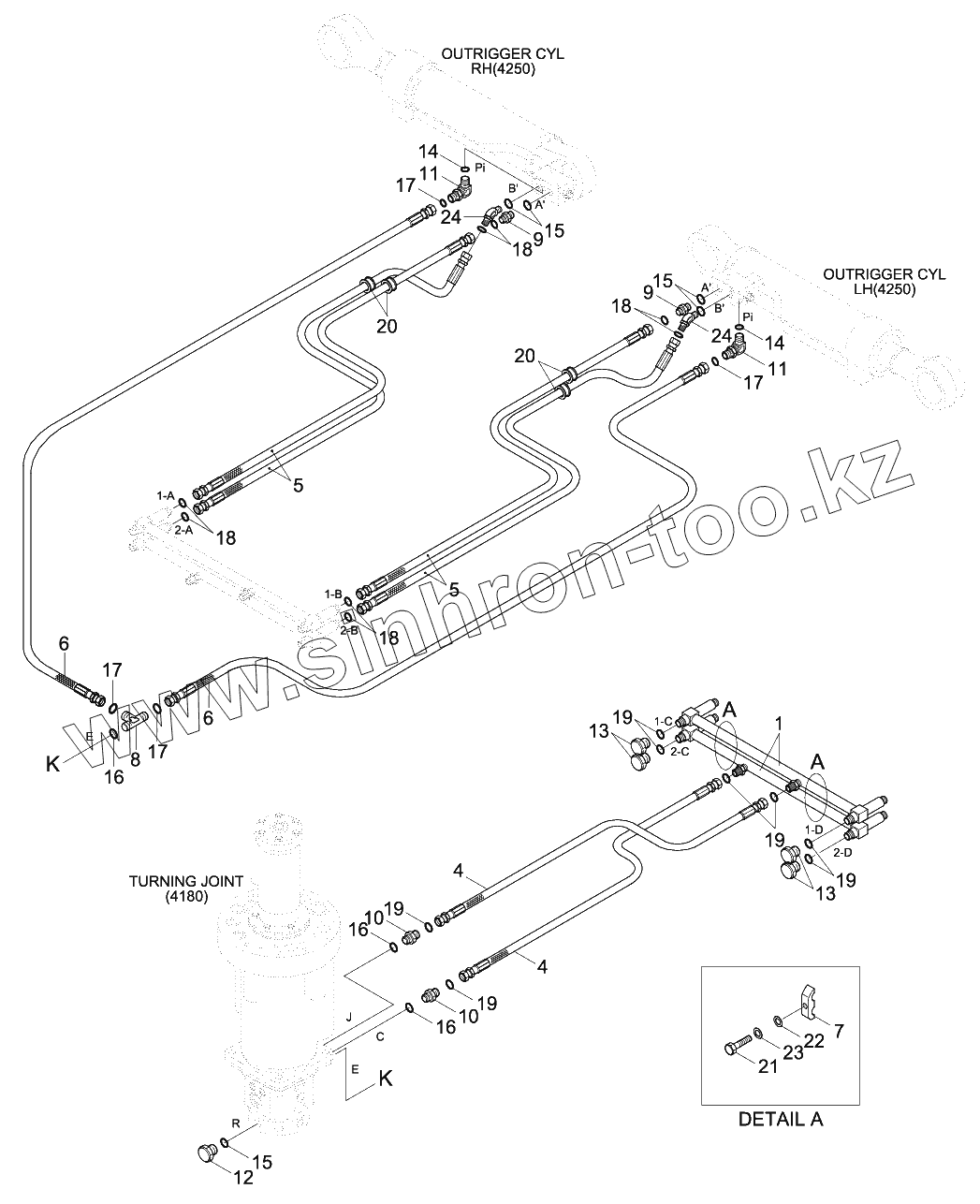

Каталог запасных частей к технике: Hyundai R180W-9S. LOWER HYD PIPING (2-OUTRIGGER, -#0066)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
4
4
5
5
6
6
7
8
9
9
10
10
11
11
12
13
13
14
14
15
15
15
16
16
16
17
17
17
17
18
18
18
18
19
19
19
19
19
20
20
21
22
23
24
24
Позиция на иллюстрации Заводской номер детали Название детали
1 31Q4-70311 Pipe Assy
4 P933-089011 Hose Assy-Orfs 0x90
5 P913-069028 Hose Assy-Orfs 0x0
6 P913-044041 Hose Assy-Orfs 0x0
7 34EA-10250 Clamp-Pipe
8 X820-085151 Tee-R/Type,Orfs
9 X500-110002 CONNECTOR-ORFS
10 X500-110003 CONNECTOR-ORFS
11 X520-110001 ELBOW-90,ORFS
12 P220-110103 PLUG-HEX
13 X710-100104 Cap-Hyd,Orfs
14 S631-011004 O-RING
15 S631-014004 O-RING
16 S631-018004 O-RING
17 S621-011001 O-RING
18 S621-012001 O-RING
19 S621-014001 O-RING
20 S760-102200 GROMMET
21 S017-100606 Bolt-Hex
22 S403-101006 Washer-Plain
23 S411-100006 WASHER-SPRING
24 X530-110002 Elbow-45,Orfs
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
